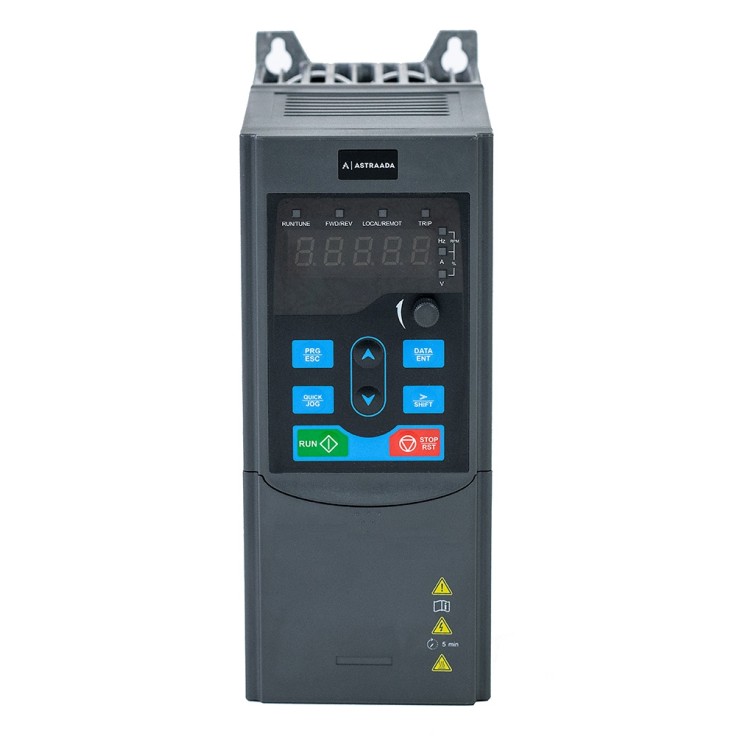

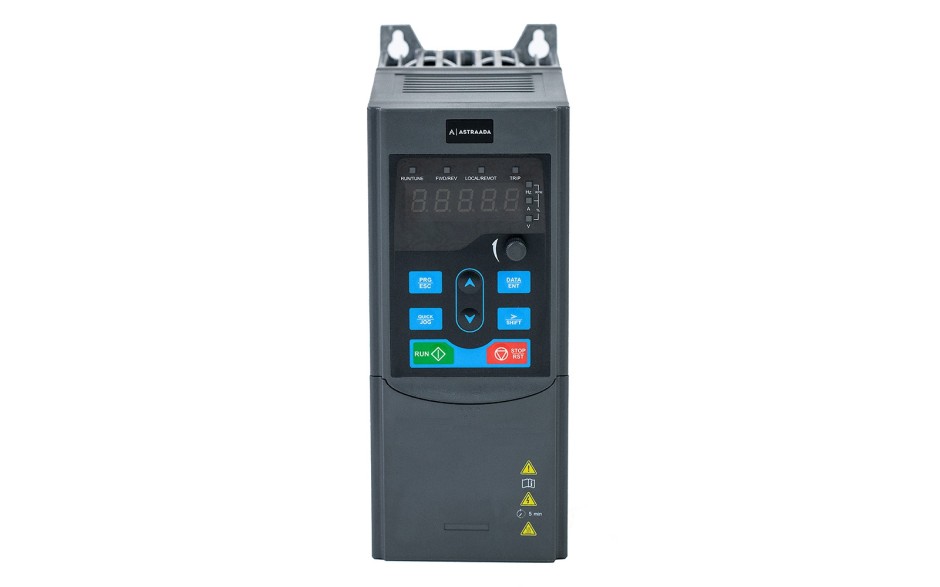

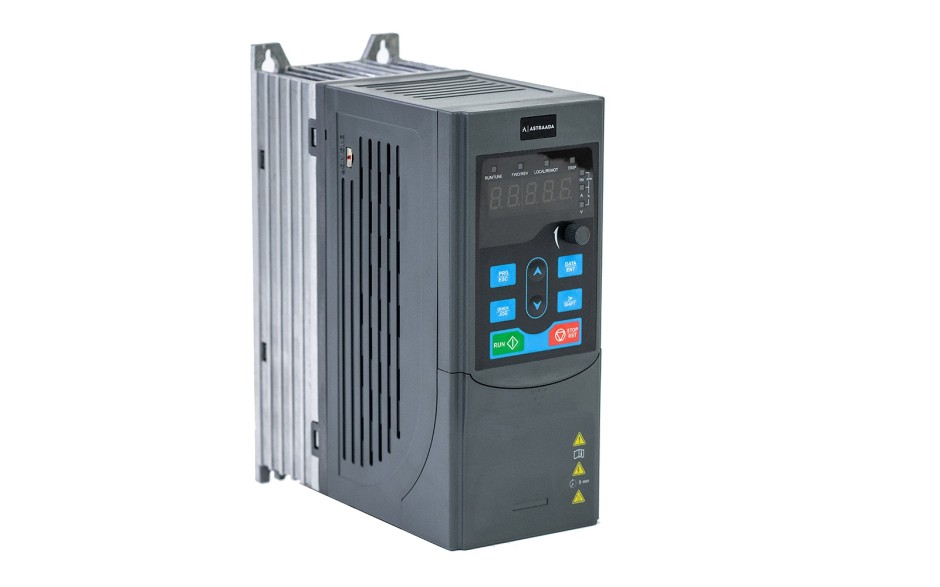

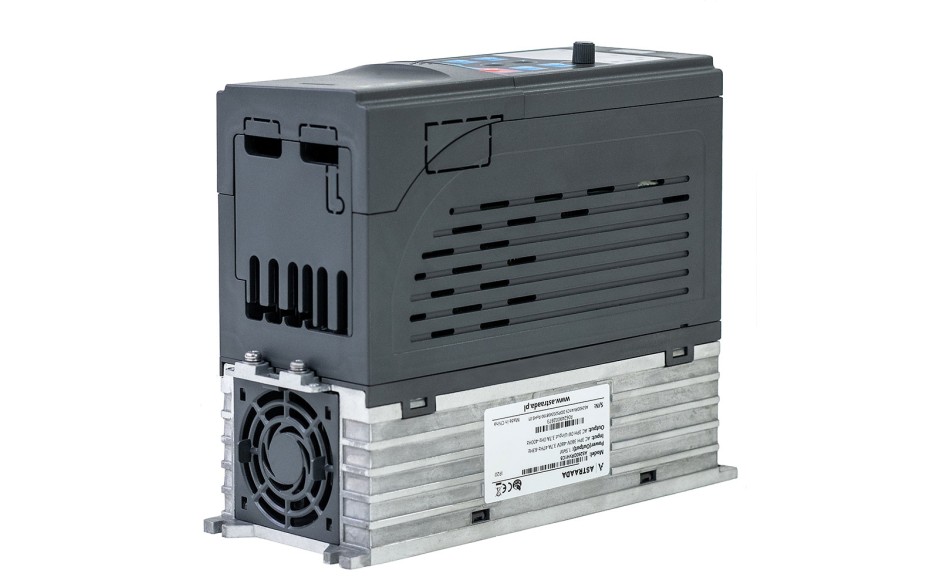

TEST - Falownik do silnika 1.5 kW wentylatorowo-pompowy

icon-sku Kod produktu: AS260DRV41C5

Niedostępny icon-unavailable
Zaloguj się, i zobacz niższe ceny.
Zapytaj o dostępność
Zadzwoń: 12 424 00 80
940,00 PLN 1 156,20 PLN
brutto, podatek VAT: 23%
Falowniki Astraada kupiły już 1204 firmy w Polsce.

Gwarancja 30 miesięcy



Podobne produkty dostępne w 24h


Opis produktu

Astraada DRV-260 to seria trójfazowych falowników dedykowanych do sterowania wentylatorami i pompami umożliwiająca sterowanie silnikami asynchronicznymi w szerokim zakresie mocy 1.5…500 kW. Ze względu na wbudowane filtry EMC, dużą ilość wejść/wyjść, wbudowany port RS485 i panel sterowania, DRV-260 jest wybierana przez Klientów poszukujących uniwersalnego, funkcjonalnego, a przy tym niedrogiego falownika.

Funkcje

Praca kaskadowa

Falownik umożliwia sterowanie kaskadą pomp. W przypadku niespełnienia wymaganego przepływu włączane są pompy pomocnicze. Jeden falownik może obsłużyć aż do dziewięciu pomp.

Czyszczenie

Przemiennik posiada implementację automatycznego oczyszczania pomp na podstawie średnich czasów aktywności. Pozwala to na ograniczenie ręcznej konserwacji przyczyniającej się do większego zużycia.

Anti-freezing

Dzięki funkcji zapobiegającej zamrożeniu, DRV-260 może być wykorzystany w środowisku o niskiej temperaturze roboczej. Silnik załącza się i generuje ciepło na podstawie progu określonego przez użytkownika.

Kontrola przeciwpożarowa

Falownik posiada wejście (fire mode) spełniające funkcję czujnika dymu, którego aktywacja wywołuje odpowiedni alarm umożliwiający redukcję tlenu w otoczeniu. Funkcja ta jest dostępna zarówno w zastosowaniach wentylatorowych, jak i pompowych.

Anti-waterhammer

Przemienniki DRV-260 posiadają specjalne zabezpieczenia przed uszkodzeniem w wyniku uderzenia hydraulicznego, któremu towarzyszą nagłe wzrosty ciśnienia na skutek zatrzymania przepływu cieczy.

Podwójne lakierowanie

Obwody elektryczne układu są umieszczone na płytkach PCB gwarantujących zabezpieczenie przed szkodliwym działaniem środowiska zewnętrznego zgodnego z normą 3C3, dzięki właściwościom izolacyjnym.

Rozszerzenie funkcjonalności (elastyczność konfiguracji falownika)

Moduły rozszerzeń oraz karty umożliwiają bezproblemową rozbudowę urządzenia i poszerzenie obszaru możliwych zastosowań. Ich instalacja jest szybka i nieskomplikowana, co zaprezentowaliśmy na poniższym przykładzie obrazującym aplikację kart komunikacyjnych:

Serwowzmacniacz

Dlaczego falownik DRV-260 to bezpieczna inwestycja?

Przemiennik z serii DRV-260 to gwarancja redukcji kosztów użytkowania - zakup zwróci Ci się już w X lat! Falownik wspiera tryby służące do optymalizacji zużywanej energii, jest elastyczny pod kątem doboru elementów dodatkowych oraz występuje w szerokiej ofercie.

Eco-mode

Tryb Eco pozwala na dobór najskuteczniejszej implementacji sterowania minimalizującego straty energii przy niskim obciążeniu silnika. Pozwala to na optymalizację mocy wyjściowej.

Oszczędzanie energii

Wspomaganie oszczędzania energii umożliwia przełączenie falownika w odpowiedni tryb pracy w przypadku bardzo niskiego obciążenia. Dzięki temu możliwe jest uniknięcie gwałtownych startów oraz zatrzymań.

Parametryzacja falownika

Możliwa jest prekonfiguracja falownika. Użytkownik może ograniczyć wybrane elementy tylko do niezbędnych, wykorzystywanych w danej aplikacji.

Co wyróżnia współpracę z nami?

Podczas zakupów w ASTOR możesz liczyć na nasze wsparcie oraz pomoc w odpowiednim doborze produktów. Zapewniamy korzystne rozwiązania, dostosowane do Twoich potrzeb.

Gwarancja

Zapewniamy gwarancję na okres aż 30 miesięcy i możliwość zwrotu aż do 14 dni.

Dostawa

Posiadamy lokalny, bogato zaopatrzony magazyn, który stanowi gwarancję szybkiej wysyłki. Zamówienia opłacone do godz. 12:00 dostarczamy już następnego dnia.

Pomoc techniczna

Oferujemy pomoc techniczną ASTOR w postaci zespołu inżynierów gotowych do wsparcia podczas instalacji i wdrożenia. (link do wsparcia).

Zaangażowanie

W ciągu ostatnich 15 lat nawiązaliśmy współpracę z aż 1400 firmami w Polsce. Na co dzień stawiamy na zaufanie i zaangażowanie.

Na co zwrócić uwagę przy doborze falownika?

Zakup falownika warto rozpocząć od określenia jego przeznaczenia. Oprócz przemienników DRV-260, posiadamy jeszcze dwie serie - przystosowane do innych zastosowań. To krótkie zestawienie pomoże Ci wybrać tę właściwą:

DRV-24 (uniwersalne) DRV-28A (zaawansowane) DRV-260 (do wentylatorów i pomp)
Opis Jest to seria ogólnego przeznaczenia. Znajduje zastosowanie w prostszych rozwiązaniach. Dla mniejszych mocy charakteryzuje je kompaktowa budowa. Seria wielofunkcyjnych falowników umożliwiająca sterowanie silnikami wysokobrotowymi. Mogą pracować jako niezależne, lokalne układy napędowe. Falowniki tej serii są dostosowane do pracy w systemach wykorzystujących wentylatory i pompy, charakteryzujące się zmiennomomentowym trybem pracy.
Zakres mocy 0.4 - 22 kW 1.5 - 500 kW 1.5 - 500 kW
Zastosowania
  • Systemy zasilane 1 fazowo
  • Systemy małej mocy
  • Zaawansowane systemy automatyzacji
  • Systemy wymagające komunikacji
  • Branża HVAC
  • Systemy wykorzystujące pompy głębinowe
  • Instalacje ciepłownicze

W każdej z tych serii przemienniki częstotliwości występują w wielu wersjach. Jak dobrać spośród nich odpowiedni do rozwiązania, którego szukasz?

Silnik Obciążenie I / O Komunikacja Miejsce

Podstawowym krokiem przy doborze falownika jest określenie specyfikacji silnika, w szczególności jego mocy. Potrzebne informacje znajdują się na tabliczce znamionowej napędu. Falowniki są rozdzielane na podstawie ich mocy wyjściowej.

Kolejnym ważnym aspektem jest obciążenie silnika. Wpływa ono m.in. na metodę sterowania oraz typ rozruchu. Dla przykładu, DRV-260 sprawdzi się w przypadku pracy zmienno-momentowej, w układach o niewielkim obciążeniu.

Falowniki wyposażone są w wejścia / wyjścia dyskretne oraz analogowe. Ważne jest zorientowanie się, czy falownik jest wyposażony w odpowiednią liczbę wejść / wyjść potrzebnych do pracy układu. Istotną informacją jest także logika obsługi wejść dyskretnych.

Określenie sposobu komunikacji falownika z systemem sterowania jest także kluczowym aspektem. Oprócz wbudowanej funkcjonalności w tym zakresie, opcje komunikacyjne mogą być rozszerzone z wykorzystaniem odpowiednich kart.

Większa moc falownika idzie w parze ze zwiększoną przestrzenią, którą zajmuje. Ważnym etapem jest ustalenie i weryfikacja, czy posiadamy odpowiednią ilość miejsca przewidzianego na montaż, z uwzględnieniem odpowiednich modułów i odległości.

Parametry

Metoda sterowania Wektorowe (VC)
Wektorowe bezczujnikowe (SVC)
Skalarne (liniowe, kwadratowe)
Rodzaje silników Asynchroniczne
Synchroniczne
Zakres napięć zasilających 400 VAC 3-fazowe
380 - 480V
Moc 1.5 kW

Znamionowy prąd wyjściowy

3.7 A
Częstotliwość wyjściowa 0 ÷ 400 Hz
Częstotliwość kluczowania 1 kHz ÷ 15 kHz
Prąd przeciążeniowy 110% In przez 60s co 5min
Temperatura pracy -10°C ÷ 50°C
Wejścia / Wyjścia (I/O)
Wejścia dyskretne 6 (1 HDI)
Wyjścia dyskretne 1
Wyjścia przekaźnikowe 2
Wejścia analogowe 1 (0-10V, 0-20mA)
1 (-10V ÷ 10V)
Wyjścia analogowe 2 (0-10V, 0-20mA)
Funkcjonalność
Obsługiwane protokoły komunikacyjne Modbus RTU (RS-485)
Profinet (opcja) za pomocą karty
Profibus DP (opcja) za pomocą karty
Modbus TCP (Ethernet) za pomocą karty
Wbudowany filtr wejściowy EMC Tak (zgodny z IEC61800-3 C3)
Sloty na karty rozszerzeń 2
Wbudowany panel sterowania LED (możliwość wypuszczenia jako panel oddalony)
Kopiowanie parametrów przez panel zewnętrzny TAK
Wymiary
  • Wysokość (H): 231 mm
  • Szerokość (W): 89 mm
  • Głębokość (D): 193 mm
Ważniejsze funkcje
  • Możliwość zabezpieczenia hasłem
  • Statyczna / Dynamiczna autokonfiguracja silnika
  • Konfiguracja z poziomu panelu sterowania, magistrali komunikacyjnej
  • Regulator PID, Tryb pracy oscylacyjnej, Automatyczna regulacja napięcia (AVR)
  • Odporność na krótkotrwałe zaniki zasilania, Szereg funkcji zabezpieczających
  • Programowalna charakterystyka rozruchowa, Lotny start
  • Programowanie funkcji dla wejść / wyjść sterujących
