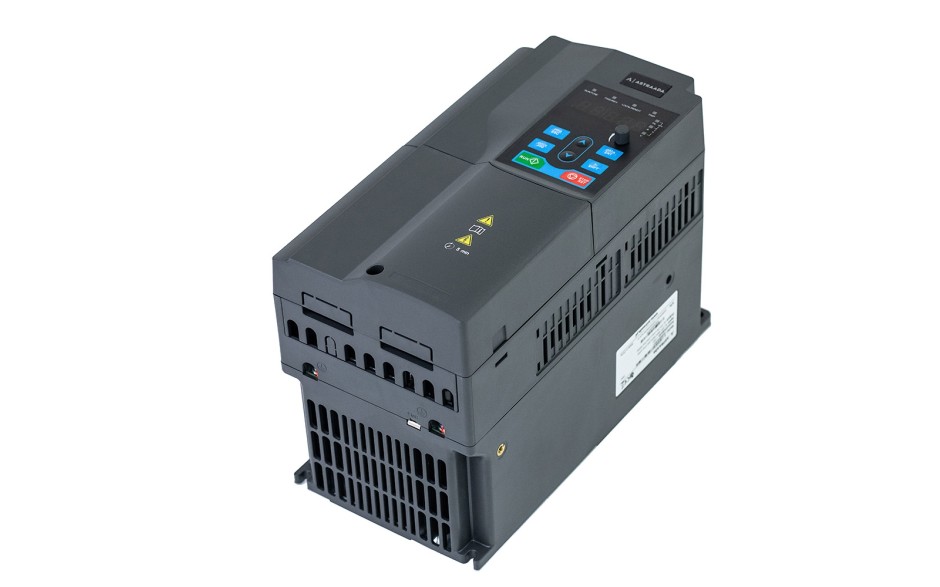

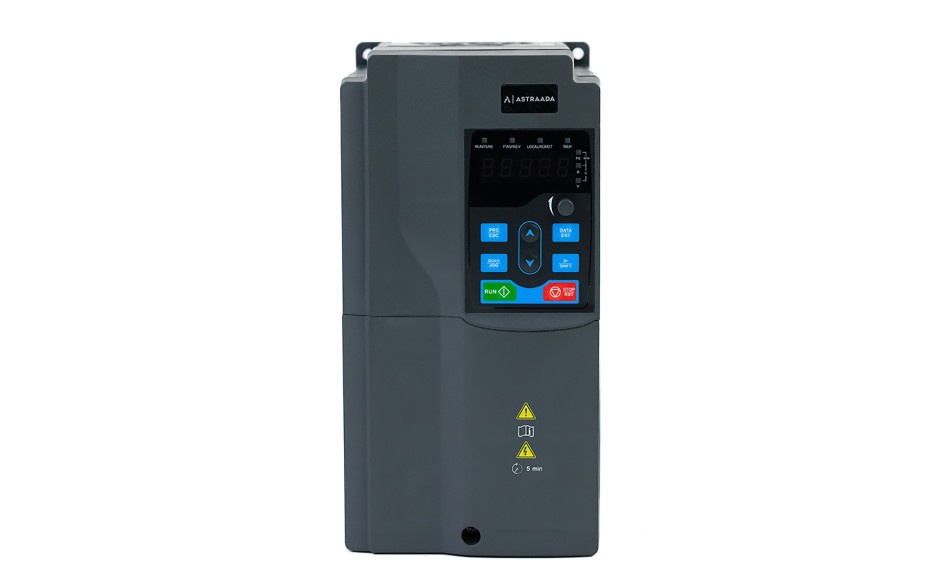

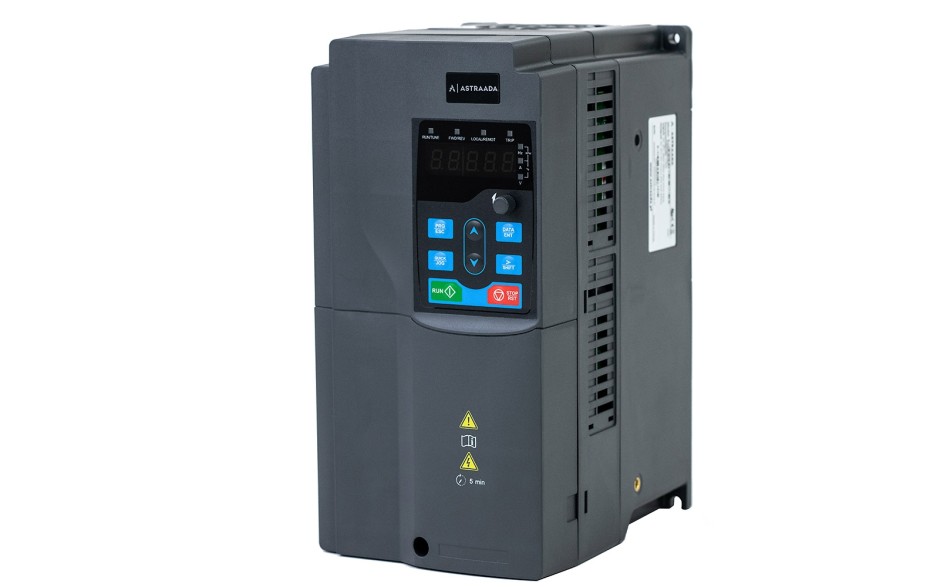

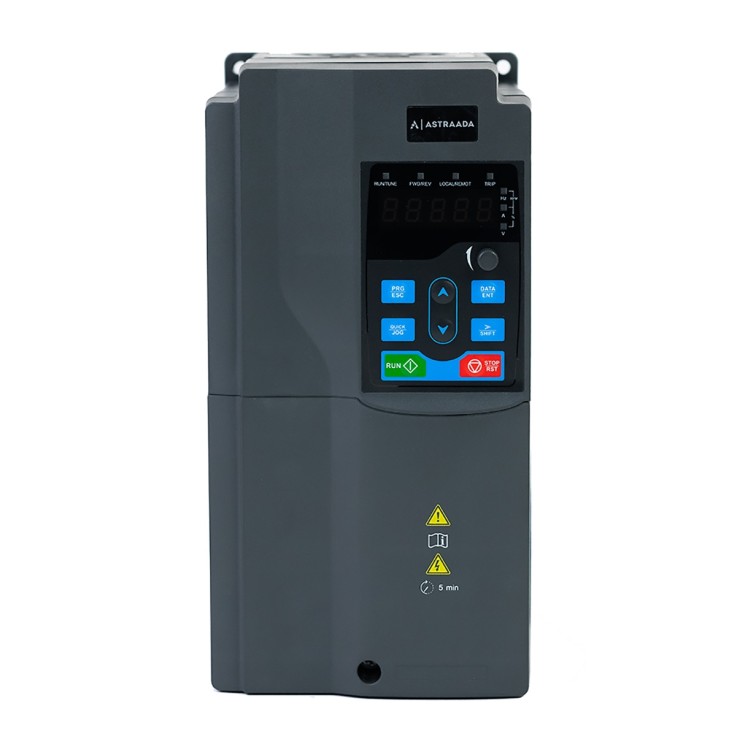

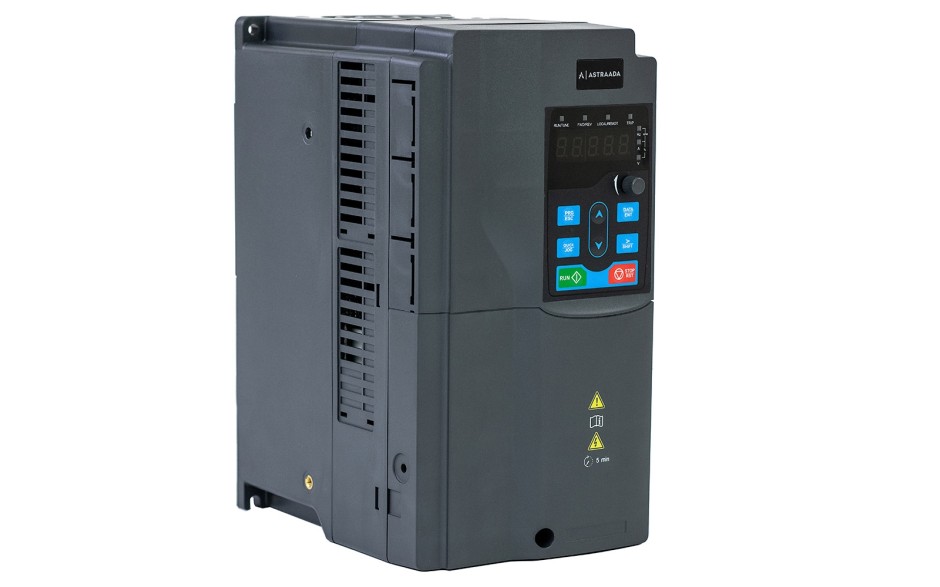

Astraada DRV-260 to seria falowników (przemienników częstotliwości) dedykowana do wentylatorów i pomp, umożliwiająca sterowanie silnikami synchronicznymi i asynchronicznymi w zakresie mocy 1.5~500 kW, zarówno w trybie skalarnym, jak i bezczujnikowym wektorowym, zapewniając wysoką efektywność energetyczną dzięki zastosowaniu trybu uśpienia i algorytmów ECO. Ze względu na przeciążalność 110% przez 1 minutę nadają się również do innych lekkich zastosowań.
W zakresie mocy 1.5~22 kW urządzenia posiadają wbudowany filtr EMC klasy C2, większe falowniki wyposażone są w filtr EMC klasy C3. Wszystkie przemienniki Astraada DRV-260 mogą być rozbudowane o 2* dodatkowe
karty rozszerzeń, posiadają wbudowany panel sterowania LED z możliwością instalacji panelu oddalonego (opcjonalnie LCD), lakierowaną elektronikę spełniającą standardy 3C3 oraz kompaktową budowę z wydzielonym kanałem chłodzenia. Funkcja bezpieczeństwa STO pozwala na bezpieczne odłączenie momentu napędowego silnika w przypadku awarii maszyny.
(*) Funkcja bezpieczeństwa STO w falownikach serii DRV-260 jest zaimplementowana z wykorzystaniem karty, która zajmuje 1 z 2 dostępnych slotów na dodatkowe moduły. W przypadku gdy funkcja nie jest potrzebna, kartę można wyciągnąć, a w jej miejsce zamontować jedną z dostępnych kart rozszerzeń.
W oparciu o charakterystykę aplikacji stosowanych w branży Wod-Kan i HVAC, w falownikach DRV-260 zaimplementowano 15 specjalistycznych funkcji optymalizujących i wspierających pracę wentylatorów oraz pomp:
Jeden przemiennik może rozpędzać aż do ośmiu pomp. Gdy zapotrzebowanie na wodę jest większe niż wydatek jednej z pomp, falownik najpierw rozpędza ją, a następnie automatycznie przepina ją do sieci i obsługuje kolejną tak, aby utrzymać zadane ciśnienie. Algorytm pozwala na równomierne zużycie pomp poprzez automatyczną zmianę pompy wiodącej. Moduły rozszerzeń I/O z wyjściami przekaźnikowymi pozwalają rozbudować kaskadę o kolejne pompy.
Przemiennik posiada implementację oczyszczania pomp polegającego na naprzemiennym obracaniu silnika w obie strony. Pozwala to na eliminację ręcznej konserwacji przyczyniającej się do większego zużycia.
W trudnych warunkach niskiej temperatury i wysokiej wilgotności w silniku może skraplać się woda, która może być przyczyną awarii. Falowniki serii DRV-260 zapobiegają negatywnym skutkom kondensacji poprzez generację stałego napięcia na wyjściu.
Falowniki posiadają funkcję zegara, która umożliwia ustawienie harmonogramu pracy sterowania ciśnieniem. Pozwala to na zmianę trybu pracy falownika w określonych przedziałach czasowych. Ta funkcja wymaga panelu LCD.
Przemienniki DRV-260 posiadają zabezpieczenia przed uszkodzeniem rur oraz zaworów w wyniku uderzenia hydraulicznego, któremu towarzyszą nagłe wzrosty ciśnienia. Urządzenie zapewnia łagodne i równomierne napełnianie rur, nawet w przypadku ponownego uruchomienia po wystąpieniu błędów.
Płytki PCB są zabezpieczone dwiema warstwami lakieru, co gwarantuje zabezpieczenie przed szkodliwym działaniem środowiska zewnętrznego zgodnego z normą 3C3.
Dostępna jest funkcja monitorowania prędkości obrotowej napędu przed jego uruchomieniem. Takie rozwiązanie umożliwia dostosowanie prędkości startowej, redukując przy tym wstrząsy i poprawiając wydajność restartu, co jest szczególnie ważne w instalacjach wentylacyjnych.
W instalacjach wielowentylatorowych, gdzie urządzenia współdzielą ten sam kanał wentylacyjny może wystąpić zjawisko cofania się powietrza. W konsekwencji, na szynie DC może pojawić się przepięcie w wyniku pracy generatorowej silnika. Aby temu zapobiec, przemiennik automatycznie zwiększa częstotliwość wyjściową.
Ustawienie prędkości jest możliwe za pomocą: klawiatury, wbudowanego potencjometru, wbudowanego regulatora PID, wejść analogowych, wejść szybkich impulsów (wejścia częstotliwościowe), komunikacji, a nawet 16-stopniowej regulacji poprzez kombinację sygnałów z czterech cyfrowych wejść.
Przemiennik z serii DRV-260 to gwarancja redukcji kosztów użytkowania. Zakup zwróci Ci się już nawet w 1,5 roku! Dzięki funkcji automatycznego oszczędzania energii jesteś w stanie zaoszczędzić nawet 800zł rocznie na zakupie jednego falownika:
Falownik wspiera tryby służące do optymalizacji zużywanej energii, jest elastyczny pod kątem doboru elementów dodatkowych oraz występuje w szerokim zakresie mocy:
Możliwa jest prekonfiguracja akcesoriów falownika. Użytkownik może ograniczyć wybrane elementy tylko do niezbędnych, wykorzystywanych w danej aplikacji. Taka elastyczność obniża koszty instalacji już w momencie zakupu.
Falownik umożliwia obniżenie kosztów użytkowania na wiele sposobów, m.in poprzez zastosowanie: charakterystyki kwadratowej w sterowaniu skalarnym, trybu uśpienia oraz automatycznego oszczędzania energii polegającego na dopasowaniu momentu obrotowego silnika do aktualnego zapotrzebowania.
W przypadku pracy z prędkością znamionową silnika przemiennik nie jest wymagany do prawidłowej pracy urządzenia. Funkcja ByPass pozwala podłączyć silnik bezpośrednio do zasilania sieciowego z pominięciem falownika, co pozwala na dodatkową oszczędność energii.
Podczas zakupów w ASTOR możesz liczyć na nasze wsparcie oraz pomoc w odpowiednim doborze produktów. Zapewniamy korzystne rozwiązania, dostosowane do Twoich potrzeb.
Zapewniamy gwarancję na okres aż 30 miesięcy i możliwość zwrotu aż do 14 dni.
Posiadamy lokalny, bogato zaopatrzony magazyn, który stanowi gwarancję szybkiej wysyłki. Zamówienia opłacone do godz. 12:00 dostarczamy już następnego dnia.
Oferujemy pomoc techniczną ASTOR w postaci zespołu inżynierów gotowych do wsparcia podczas instalacji i wdrożenia.
W ciągu ostatnich 15 lat nawiązaliśmy współpracę z aż 1400 firmami w Polsce. Na co dzień stawiamy na zaufanie i zaangażowanie.
Zakup falownika warto rozpocząć od określenia jego przeznaczenia. Oprócz przemienników DRV-260, posiadamy jeszcze dwie serie - zaprojektowane do różnych zastosowań. To krótkie zestawienie pomoże Ci wybrać tę właściwą:
| DRV-24 (ekonomiczne) | DRV-28A (zaawansowane) | DRV-260 (do wentylatorów i pomp) | |
|---|---|---|---|
| Opis | Seria ekonomicznych przemienników znajdująca zastosowanie w prostszych rozwiązaniach. Dla mniejszych mocy charakteryzuje je kompatkowa budowa. | Seria wielofunkcyjnych falowników umożliwiająca sterowanie silnikami wysokoobrotowymi. Mogą pracować jako niezależne, lokalne układy napędowe. | Falowniki tej serii są dostosowane do pracy w systemach wykorzystujących wentylatory i pompy, charakteryzujących się zmienno-momentowym trybem pracy. |
| Zakres mocy | 0.4 - 22 kW | 1.5 - 500 kW | 1.5 - 500 kW |
| Rodzaj silników | 3-fazowe: Asynchroniczne | 3-fazowe: Asynchroniczne lub Synchroniczne | 3-fazowe: Asynchroniczne lub Synchroniczne |
| Sterowanie |
|
|
|
| Przeciążalność prądowa | 150% In przez 60s 200% In przez 1s |
150% In przez 60s 200% In przez 1s |
110% In przez 60s co 5 min (seria do lekkich zastosowań) |
| Wejścia / Wyjścia | 4x DI, 1x HDI, 1x DO, 2x AI, 1/2x AO, 2x DOR |
4x DI, 2x HDI, 1x DO, 1x HDO, 2x AI, 1x AO, 2x DOR |
5x DI, 1x HDI, 1x DO, 2x AI, 2x AO, 2x DOR |
| Komunikacja |
|
|
|
| Funkcja STO | Dostępna | Dostępna | *Dostępna |
| Moduł hamujący |
|
|
Brak |
| Zastosowania |
|
|
|
(*) Falowniki serii DRV-260 z funkcją bezpieczeństwa STO są dostępne w sprzedaży od marca 2025 roku. Falowniki zakupione do stycznia 2025 roku oraz te z kodem katalogowym z końcówką „-BS” nie posiadają tej funkcji.
W każdej z tych serii przemienniki częstotliwości występują w wielu wersjach. Jak dobrać spośród nich odpowiedni do rozwiązania, którego szukasz?
| Silnik | Obciążenie | I / O | Komunikacja | Miejsce |
|---|---|---|---|---|
Podstawowym krokiem przy doborze falownika jest określenie specyfikacji silnika, w szczególności jego mocy. Potrzebne informacje znajdują się na tabliczce znamionowej napędu. Falowniki są rozdzielane na podstawie ich mocy wyjściowej. |
Kolejnym ważnym aspektem jest obciążenie silnika. Wpływa ono m.in. na metodę sterowania oraz typ rozruchu. Dla przykładu, DRV-260 sprawdzi się w przypadku pracy zmienno-momentowej, w układach o niewielkim obciążeniu. |
Falowniki wyposażone są w wejścia / wyjścia dyskretne oraz analogowe. Ważne jest zorientowanie się, czy falownik jest wyposażony w odpowiednią liczbę wejść / wyjść potrzebnych do pracy układu. Istotną informacją jest także logika obsługi wejść dyskretnych. |
Określenie sposobu komunikacji falownika z systemem sterowania jest także kluczowym aspektem. Oprócz wbudowanej funkcjonalności w tym zakresie, opcje komunikacyjne mogą być rozszerzone z wykorzystaniem odpowiednich kart. |
Większa moc falownika idzie w parze ze zwiększoną przestrzenią, którą zajmuje urządzenie. Ważnym etapem jest ustalenie i weryfikacja, czy posiadamy odpowiednią ilość miejsca przewidzianego na montaż, z uwzględnieniem odpowiednich modułów i odległości. |
| Metoda sterowania | Wektorowe (SVC) Skalarne (liniowe, kwadratowe) |
| Rodzaje silników | Asynchroniczne Synchroniczne |
| Zakres napięć zasilających (Un ±15%Un) | 400 VAC 3-fazowe |
| Moc | 15 kW |
|
Znamionowy prąd wyjściowy |
32 A |
| Częstotliwość wyjściowa | 0 ÷ 400 Hz |
| Częstotliwość kluczowania | 1 kHz ÷ 15 kHz |
| Prąd przeciążeniowy | 110% In przez 60s co 5min |
| Temperatura pracy | -10°C ÷ 50°C |
| Wejścia / Wyjścia (I/O) | |
| Wejścia dyskretne | 6 (1 HDI) |
| Wyjścia dyskretne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
| Wyjścia analogowe | 2 (0-10V, 0-20mA) |
| Funkcjonalność | |
| Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) Profinet (opcja) za pomocą karty Profibus DP (opcja) za pomocą karty CANopen (opcja) za pomocą karty |
| Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C2) |
| Sloty na karty rozszerzeń | 2 |
| Wbudowany panel sterowania | LED |
| Kopiowanie parametrów przez panel zewnętrzny | TAK |
| Wymiary |
|
| Ważniejsze funkcje |
|
