Opis produktu

Stanowisko ma na celu ukazanie zagadnień związanych z bezpieczeństwem pracy człowieka z maszynami spotykanymi w przemyśle. Zasadniczym elementem obiektu jest silnik napędzany falownikiem (moc ok. 0,4 kW), który jest sterowany za pomocą kontrolera PAC (przez protokół komunikacyjny Modbus RTU).

Obiekt sterowania umieszczony jest w blaszanej konstrukcji w kształcie prostopadłościanu. Do wewnątrz można dostać się tylko z jednej strony (wycięta jedna ścianka). Wymiary konstrukcji to 500x250x250 mm. Obudowa ta jest trwale przymocowana do stanowiska dydaktycznego.

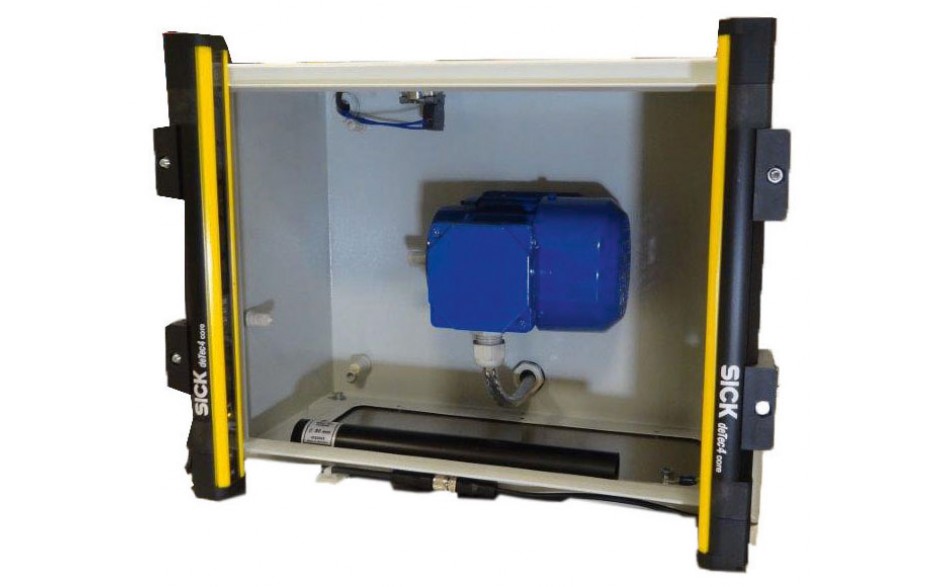

Obiektem sterowanie jest silnik elektryczny. Jest on przymocowany do tylnej ścianki prostopadłościanu. Oś wału silnika ustawiona jest równolegle do powierzchni tylnej ściany i prostopadle do ścianek bocznych w ok. połowy głębokości konstrukcji i w ok. połowy wysokości konstrukcji. Bariery świetlne zamontowane na wyciętej ściance wejściowej wychwytują próbę wtargnięcia w strefę roboczą piły. Obejmują one całą wysokość konstrukcji bez szczeliny o wysokości 12 mm u podstawy konstrukcji.

Stanowisko jest wyposażone w: stop awaryjny (w postaci czerwonego przycisku grzybkowego na żółtym tle), stacyjkę bezpieczeństwa (na zewnątrz konstrukcji). Wszystkie te sygnały ze względu na bezpieczeństwo procesu są dołączone do układu bezpieczeństwa (układ VersaSafe). Jest to układ wejść/wyjść rozproszonych z własną logiką spełniający normy bezpieczeństwa na poziomie SIL3. O stanie układu informuje sygnalizator posiadający 3 diody (w postaci sygnalizatora świetlnego) również dołączony do układu bezpieczeństwa.

Układ symuluje pracę maszyny do nacinania. Podawane są elementy o wysokości 5 mm dolną szczeliną (nie objętą barierą świetlną). W przypadku wprowadzenia jakiegokolwiek elementu w strefę objętą barierami świetlnymi układ zatrzymuje się awaryjnie.

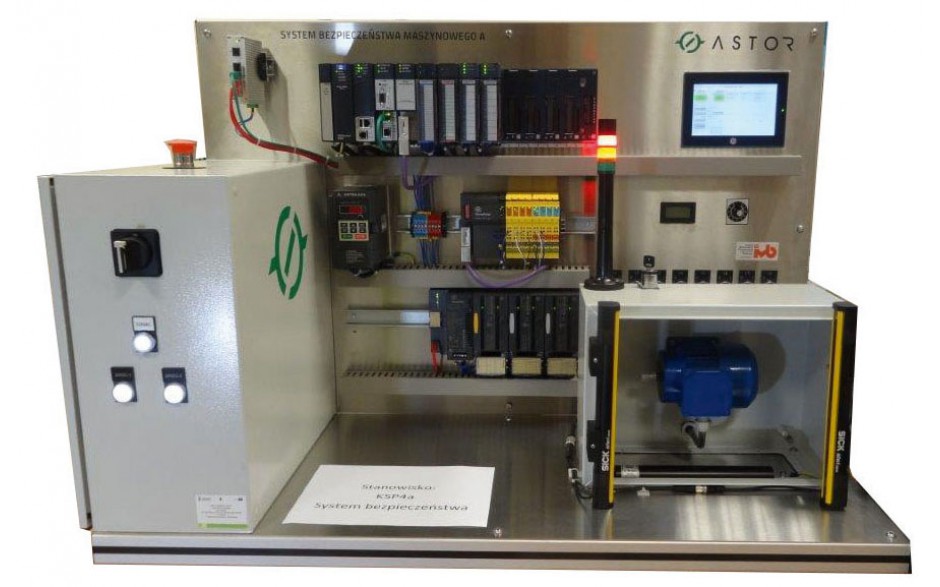

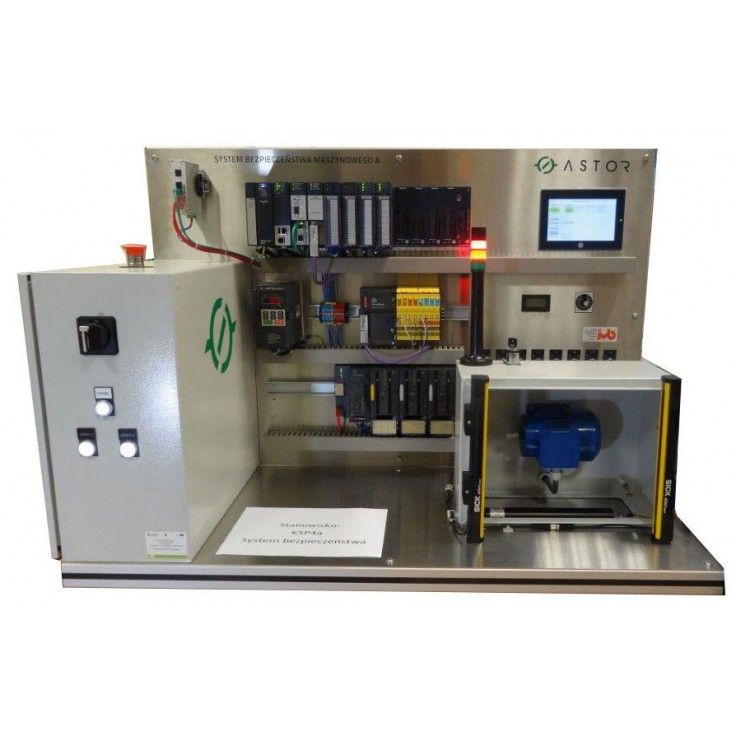

Na całość stanowiska oprócz obiektu składają się: kontroler PAC, panel operatorski, switch ethernetowy, układ wejść/ wyjść (standardowy), układ wejść/wyjść bezpieczny.
