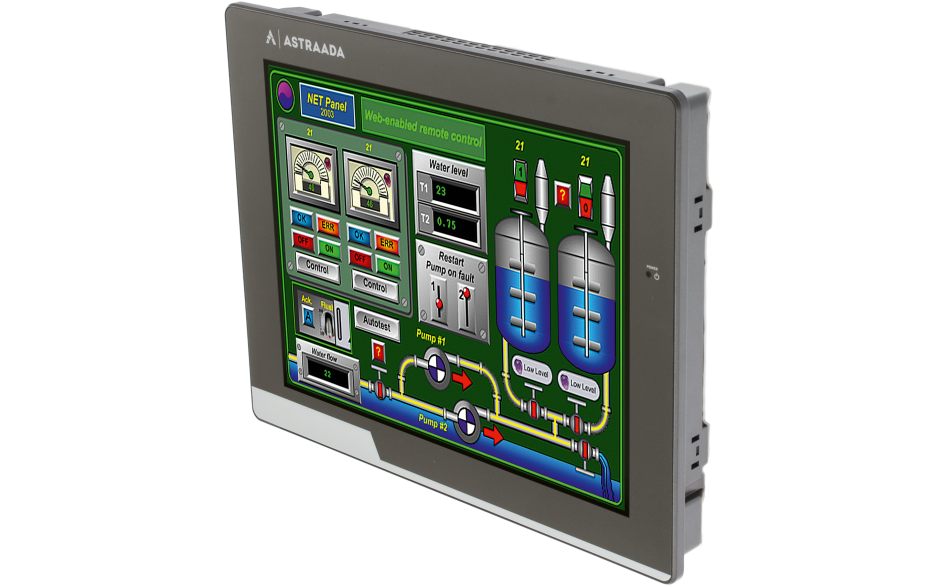

Dotykowy panel operatorski Astraada HMI, matryca TFT 10” (1024x600, 65k), RS232/422/485, RS232, USB Client/Host, Ethernet

Kod produktu: AS44TFT1003

Niedostępny

Zaloguj się, by zobaczyć niższe ceny.

Zaloguj się, i zobacz niższe ceny.

Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Panele Astraada kupiło już 1309 firm w Polsce.

Przesyłka kurierska - 25 PLN netto Przesyłka kurierska - 25 PLN netto Od 5000 PLN lub odbiór osobisty - bezpłatnie Warunki dostawy » Dostawa

Produkt objęty jest pomocą techniczną ASTORPomoc Techniczna ASTOR Szczegóły wsparcia » Szczegóły

Gwarancja 24 miesięcy

Oceń produkt

Opis produktu

Produkt archiwalny

Zastąpiony przez: AS45TFT1103

Sprawdź jak migrować panele Astraada HMI starszych serii do paneli serii AS45/46:

Migracja z paneli Astraada HMI starszych serii do paneli serii AS45/46

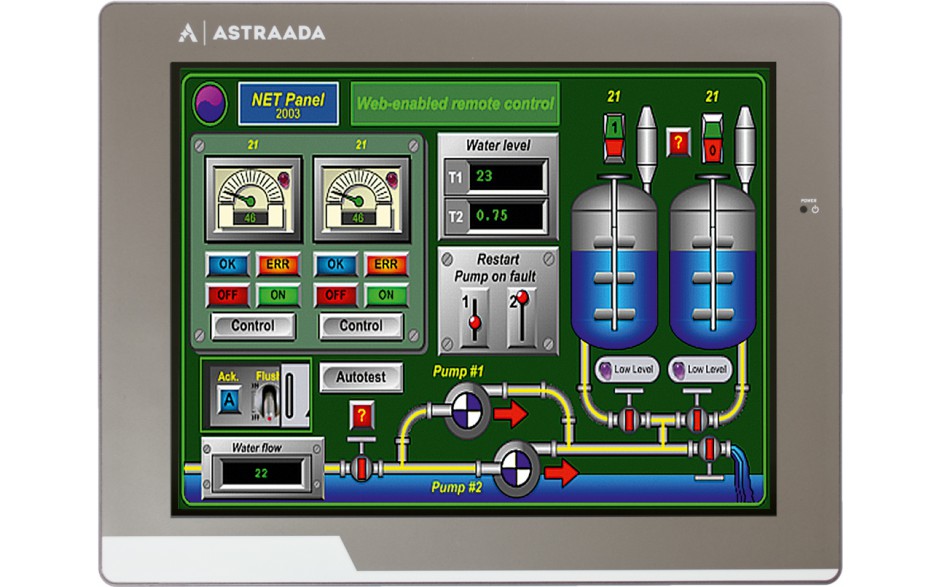

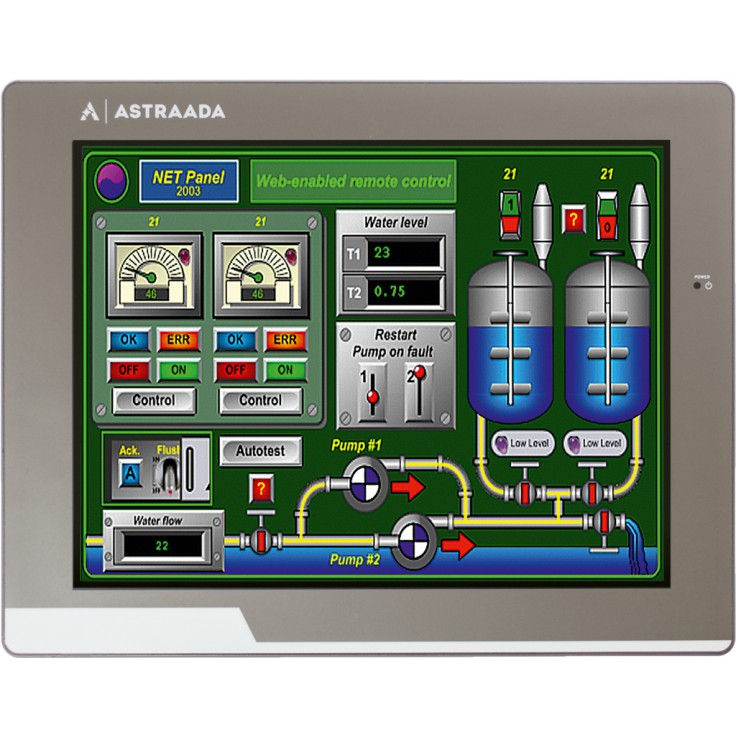

Panel operatorski przeznaczony dla średnich i dużych systemów. Posiada dotykowy ekran o przekątnej 10,4” i wyposażony jest w matrycę TFT z obsługą 65k kolorów. Bardzo prosta integracja z praktycznie każdym systemem sterowania możliwa jest dzięki wbudowaniu w panel portów szeregowych i Ethernet oraz obsłudze ponad 280 protokołów komunikacyjnych.

Programy wizualizacyjne tworzone są w oparciu o bezpłatne oprogramowanie narzędziowe, wyposażone w biblioteki gotowych obiektów graficznych oraz symulator, dzięki czemu proces tworzenia aplikacji jest szybki i intuicyjny. Dostępne są również funkcje zaawansowane dostępne do tej pory w systemach SCADA, np.: alarmy, receptury, logowanie historii i zdarzeń, makra oraz zabezpieczenia.

Wszystkie produkty Astraada HMI cechują się najwyższą jakością i odpornością na zakłócenia, które występują w środowisku przemysłowym. Zabezpieczenie przed wodą i pyłem (front IP65), specjalna powłoka zabezpieczająca ekran przed zarysowaniem oraz odporność na wstrząsy i wibracje są gwarancją niezawodności urządzenia.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwość panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych.

Aktywna matryca TFT
Przekątna ekranu 10.4”
Rozdzielczość 1024 x 600 pikseli
Obsługa 65k kolorów
Podświetlenie LED
Pamięć: 32MB SDRAM, 8MB Flash, 128MB Nand Flash
Bateryjne podtrzymanie pamięci
COM1 RS232/422/485
COM3 RS232
Ethernet 10/100 Mbps
Wbudowany serwer FTP
Wbudowany serwer VNC
Wbudowany konwerter Siemens MPI
Port USB Client i Host
Procesor 200MHz
Zasilanie 24VDC ± 10%
Zabezpieczenie IP65
Bezpłatne oprogramowanie narzędziowe Astraada HMI CFG w języku polskim
Gwarancja 24 miesiące

Parametry

Model	AS44TFT1003
CPU i pamięć
CPU	RISC 32bits, 200MHz
Ilość pamięci podtrzymywanej bateryjnie	128KB 1MB (opcja)
Flash Memory	8MB
SDRAM	32MB
Flash Memory (nand)	128MB
System operacyjny	HMI RTOS, Astraada HMI CFG
Wyświetlacz
Typ ekranu	SVGA TFT LCD
Rozmiar	10.4"
Rozdzielczość	1024 x 600
Ilość obsługiwanych kolorów	65,535 kolorów
Jasność (cd/m2)	150
Kontrast	500:1
Podświetlenie (godzin)	LED, 20,000
Matryca dotykowa	4 przewodowa, rezystancyjna

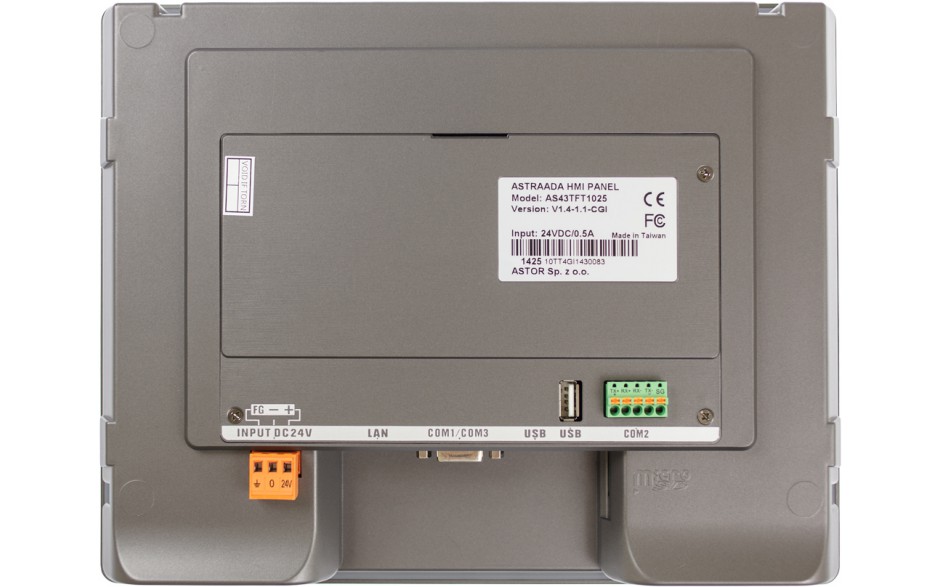

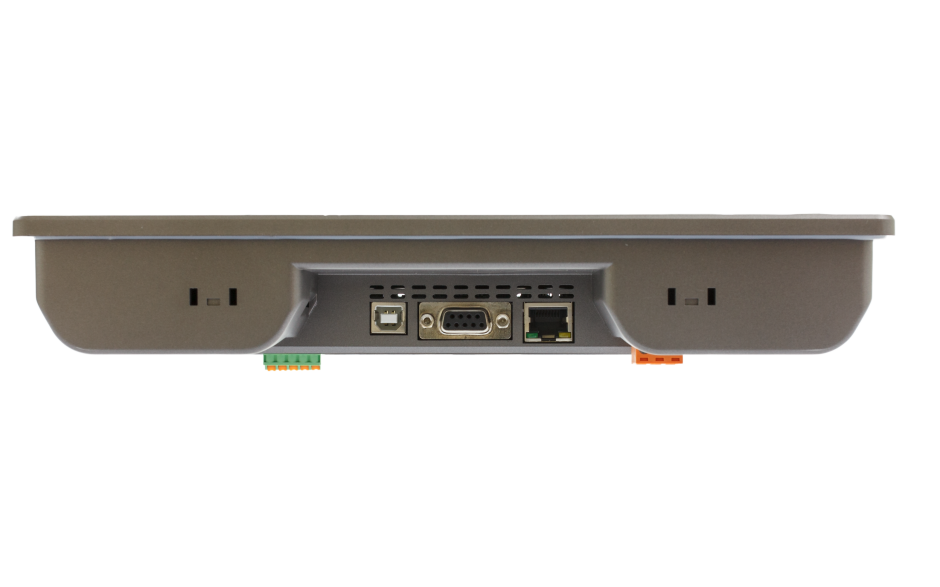

Interfejsy komunikacyjne
COM1	RS232/422/485 (DB9 żeński)
COM2	-
COM3	RS232 na COM1 pin 7,8
Ethernet (RJ45)	10/100-BaseT
USB Client	tak, Client x1
USB Host	tak, Host x1
Micro-SD Slot	nie
VNC server	tak
Pozostałe parametry
Napięcie zasilania	24VDC ±10%
Pobór mocy	20W
Wymiary W x H x D [mm]	270 x 212 x 42.5
Wymiary otworu montażowego W x H [mm]	259.5 x 201.5
Grubość przedniego panelu [mm]	6
Waga	1.2 kg
Temperatura pracy	-10 ~ 50°C
Temperatura składowania	-20 ~ 60°C
Wilgotność	10 ~ 90% RH @ 50° C, bez kondensacji
Stopień ochrony	Panel przedni: IP65
Certyfikaty	CE / FCC
