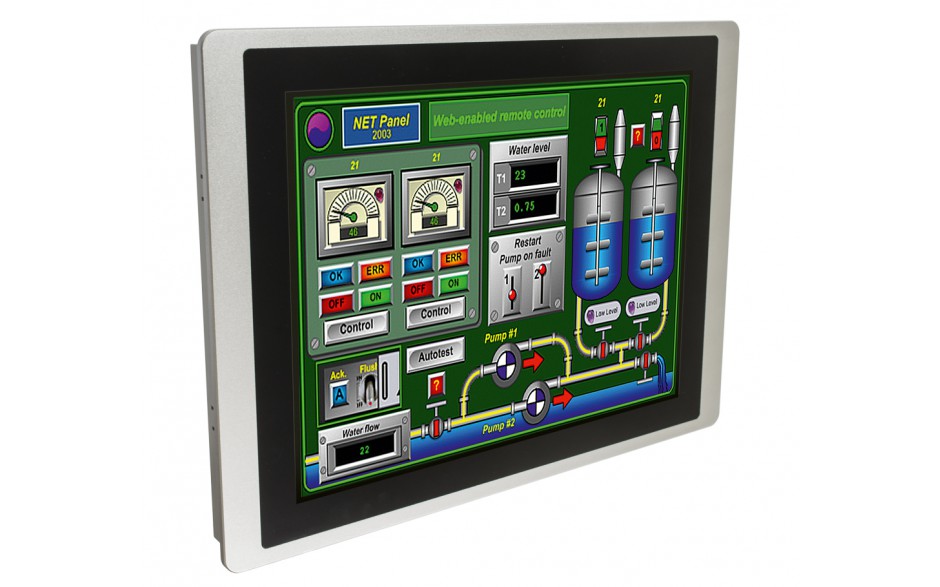

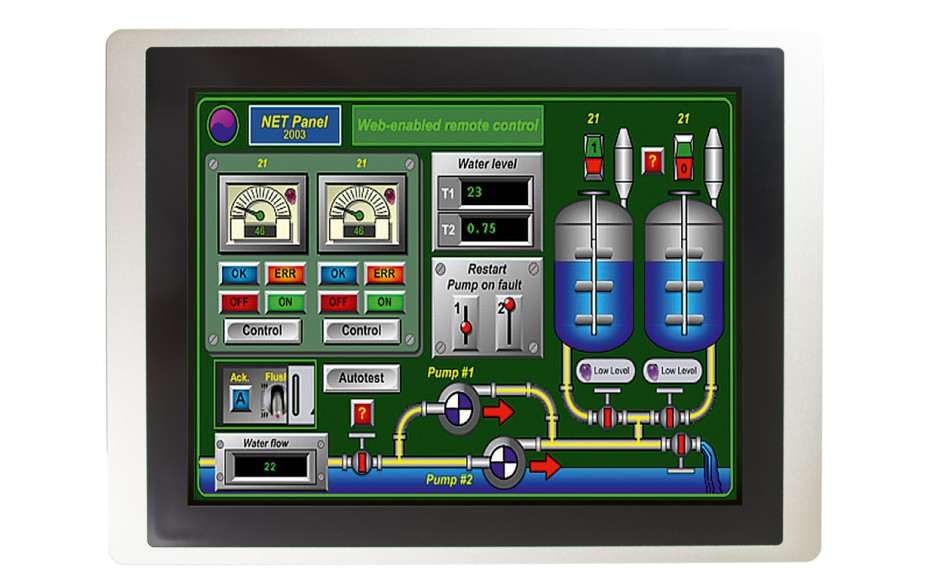

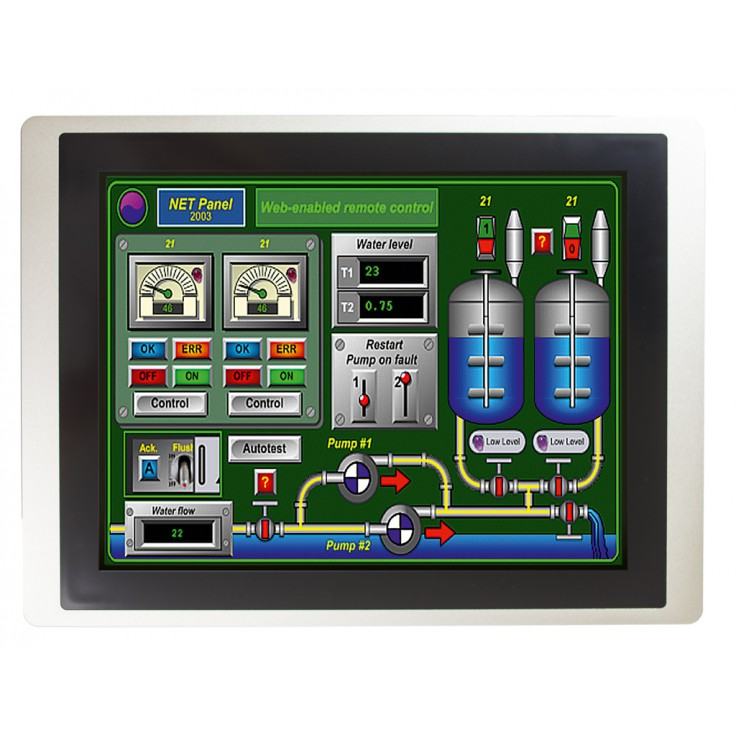

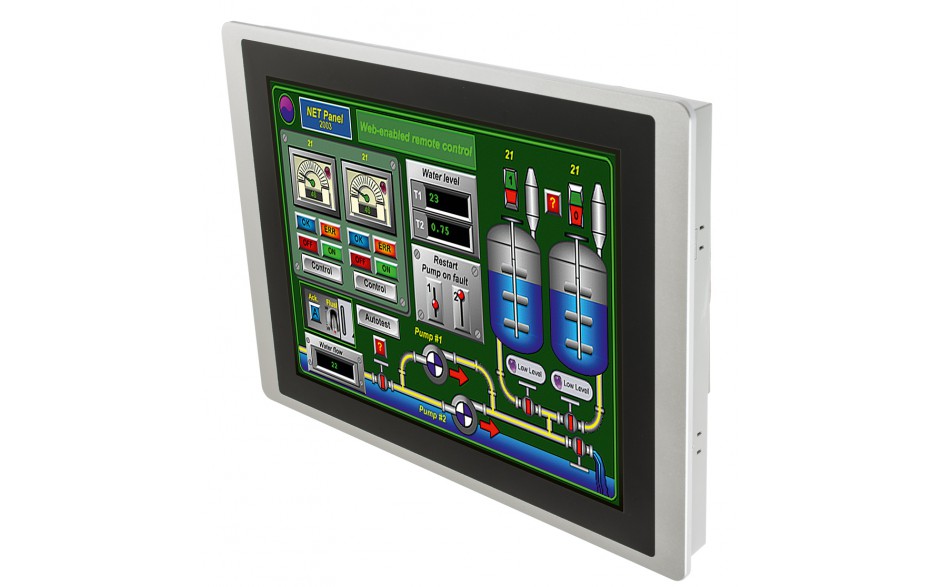

Dotykowy panel operatorski Astraada HMI, matryca TFT 15” (1024x768, 65k), RS232/422/485, RS422/485, RS232, USB Client/Host, Ethernet, MicroSD

icon-sku Kod produktu: AS43TFT1525

Niedostępny icon-unavailable
Zaloguj się, i zobacz niższe ceny.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »
 Panele Astraada kupiło już 1309 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

Produkt archiwalny

Zastąpiony przez: panel Astraada HMI serii AS46 z 30 miesiącami gwarancji.

Panel operatorski HMI przeznaczony dla średnich i dużych systemów. Charakteryzuje się rozbudowanymi możliwościami komunikacyjnymi oraz bardzo prostą obsługą. Dostępny na froncie port USB pozwala na pobieranie danych zalogowanych w pamięci panelu oraz aktualizację aplikacji bez potrzeby wykorzystania komputera PC z oprogramowaniem narzędziowym.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwość panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych.

  • Aktywna matryca TFT
  • Przekątna ekranu 15”
  • Rozdzielczość 1024 x 768 pikseli
  • Obsługa 65536 kolorów
  • Podświetlenie LED
  • Pamięć: 64MB SDRAM, 8MB Flash, 128MB Nand Flash
  • Bateryjne podtrzymanie pamięci
  • COM1 RS232/422/485
  • COM2 RS232/485
  • COM3 RS232
  • Ethernet 10/100 Mbps
  • Wbudowany FTP Serwer
  • Wbudowany konwerter Siemens MPI
  • Port USB Client i Host
  • Slot MicroSD
  • Procesor 200MHz
  • Zasilanie 24VDC ± 10%
  • Zabezpieczenie IP66
  • Bezpłatne oprogramowanie narzędziowe Astraada HMI CFG w języku polskim
  • Gwarancja 24 miesiące

Parametry

Model AS43TFT1525
CPU i pamięć
CPU RISC 32bits, 200MHz
Ilość pamięci podtrzymywanej bateryjnie 128KB
1MB (opcja)
Flash Memory 8MB
SDRAM 64MB
Flash Memory (nand) 128MB
System operacyjny HMI RTOS, Astraada HMI CFG
Wyświetlacz
Typ ekranu SVGA TFT LCD
Rozmiar 15"
Rozdzielczość 1024 x 768
Ilość obsługiwanych kolorów 65,536 kolorów
Jasność (cd/m2) 350
Kontrast 400:1
Podświetlenie (godzin) LED, 50,000
Matryca dotykowa 5 przewodowa, rezystancyjna
Interfejsy komunikacyjne
COM1 RS232/422/485 (DB9 żeński)
COM2 RS422/485 (złącze krawędziowe, 5-wtykowe)
COM3 RS232 na COM1 pin 7,8
Ethernet (RJ45) 10/100-BaseT
USB Client tak, Client x1
USB Host tak, Host x1
Micro-SD Slot tak
VNC server tak
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 25W
Wymiary W x H x D [mm] 399.1 x 297.6 x 62.6
Wymiary otworu montażowego W x H [mm] 384.5 x 283
Grubość przedniego panelu [mm] 6
Waga 3.6 kg
Temperatura pracy -10 ~ 50°C
Temperatura składowania -20 ~ 60°C
Wilgotność 10 ~ 90% RH @ 50° C, bez kondensacji
Stopień ochrony Panel przedni: NEMA4, IP66
Certyfikaty CE / FCC
