Produkt archiwalny
Zastąpiony przez: falownik serii DRV-24 z dodatkową funkcją STO.

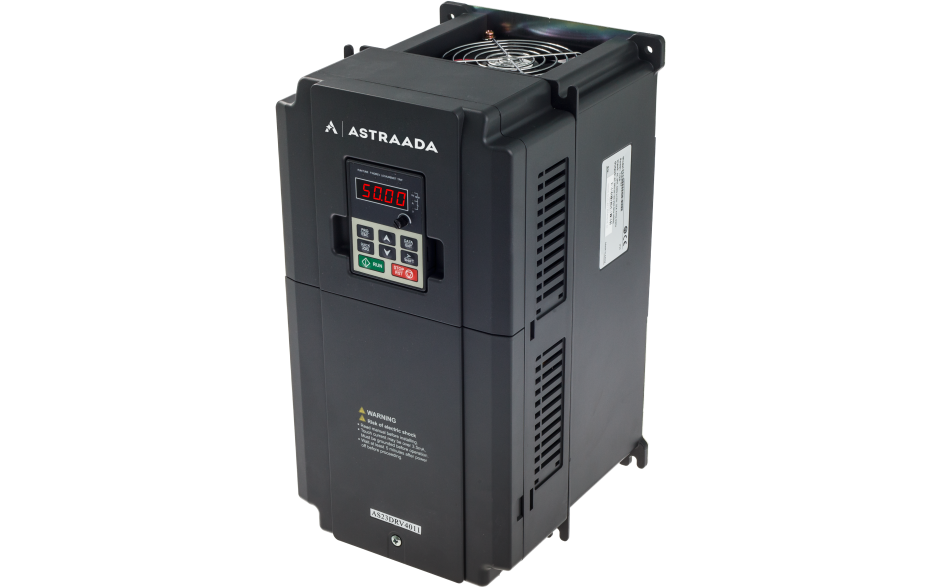

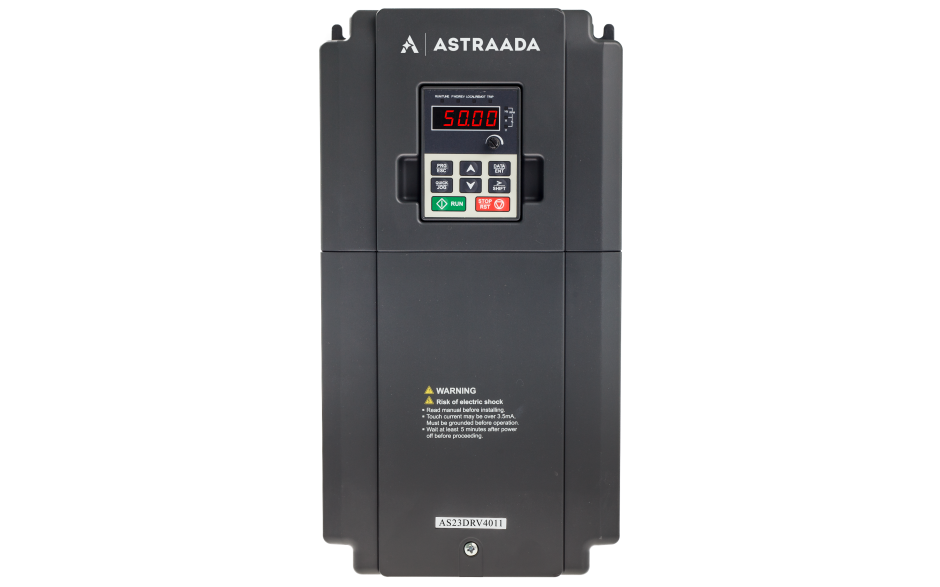

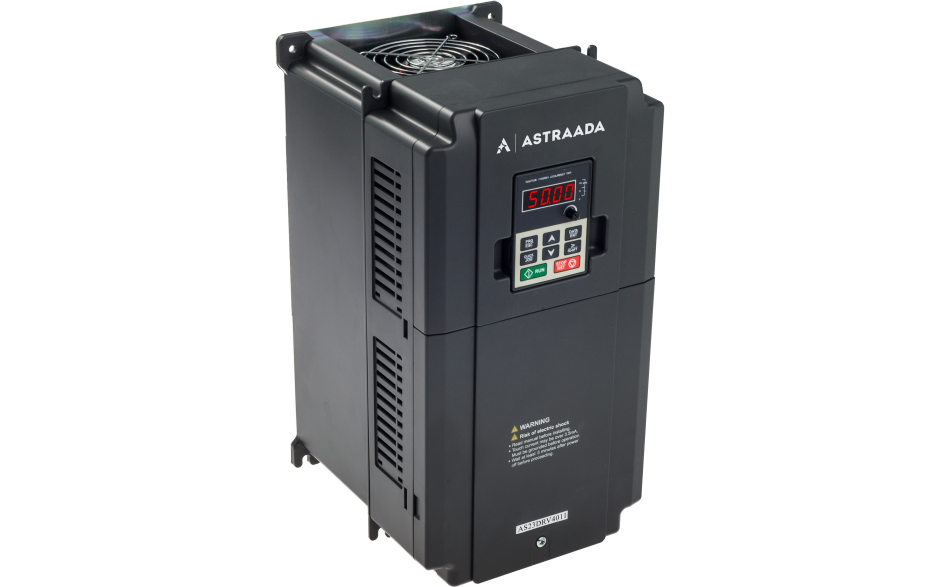

Seria Astraada DRV-23 umożliwia sterowanie silnikami asynchronicznymi o mocach 0.75…15 kW z wykorzystaniem bezczujnikowego sterowania wektorowego. Wbudowane filtry EMC, niewielkie gabaryty, prostota konfiguracji i ponad 30 funkcji zabezpieczeń w połączeniu z niską ceną sprawiają, że nowa seria falowników Astraada DRV-23 znajduje zastosowanie w systemach HVAC, przemyśle spożywczym, w gospodarce wodno-ściekowej oraz w przemyśle maszynowym (OEM).
Zastosowania
Metoda sterowania | Wektorowe(SVC) Skalarne U/f |
Rodzaje silników | Asynchroniczne |
Zakres napięć zasilających (Un ±15%Un) | 400 VAC 3-fazowe |
Moc | 11 kW |
Znamionowy prąd wyjściowy |
25A |
Częstotliwość wyjściowa | 0 ÷ 400 Hz |
Częstotliwość kluczowania | 1 kHz ÷ 15 kHz |
Maksymalny moment rozruchowy | 150% przy 0,25Hz (SVC) |
Prąd przeciążeniowy | 150% In przez 60s 200% In przez 1s |
Temperatura pracy | -10°C ÷ 50°C |
Wejścia / Wyjścia (I/O) | |
Wejścia dyskretne | 5 (1 HDI) |
Wyjścia dyskretne | - |
Wyjścia przekaźnikowe | 2 |
Wejścia analogowe | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
Wyjścia analogowe | 2 (0-10V, 0-20mA) |
Funkcjonalność | |
Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) |
Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C3) |
Montaż „książkowy” | - |
Wbudowany moduł hamujący | Tak |
Wbudowany panel sterowania | LED (możliwość wypuszczenia jako panel oddalony) (możliwość wypuszczenia jako panel oddalony) |
Kopiowanie parametrów przez panel zewnętrzny | - |
Ważniejsze funkcje |
|
