Produkt archiwalny, zastąpiony przez Astraada One Modular Pro.

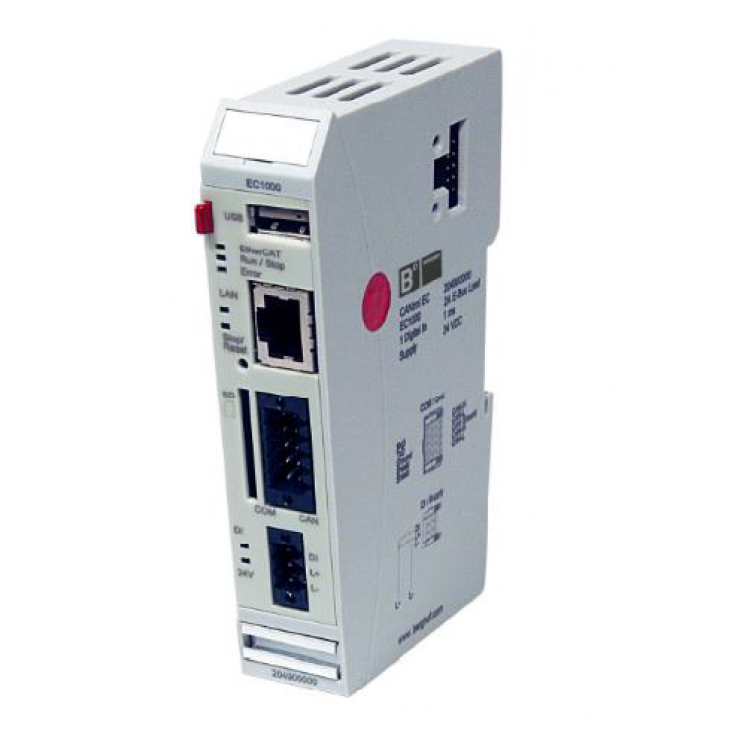

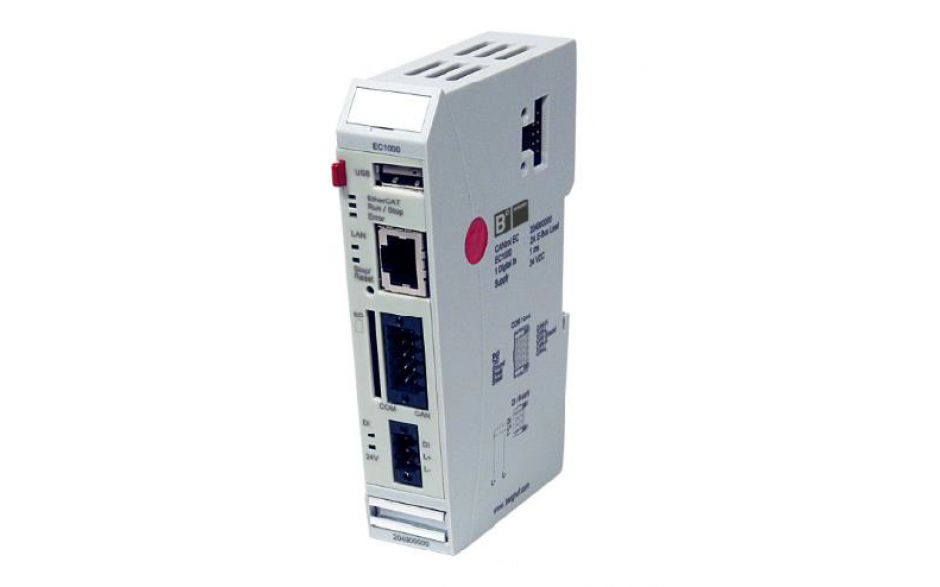

Moduł Modular to jednostka centralna sterownika modułowego ASTRAADA ONE PLC. Środowiskiem programistycznym jest CODESYS V3, który pozwala na użycie dowolnych języków programistycznych w nim występujących. Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami. Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania.
Oprogramowanie można bezpłatnie pobrać i przetestować na zaimplementowanym symulatorze.
Jednostka centralna posiada procesor 400MHz Freescale PowerPC i poprzez zastosowanie protokołu EtherCAT pozwala na rozbudowę o kolejne moduły systemu EtherCAT I/O. EC1000 zasilany jest 24V DC, posiada jedno wejście cyfrowe. Ponadto do komunikacji wykorzystywane zostały porty Ethernet, CAN, RS232. Moduł ma możliwość archiwizacji danych oraz aktualizacji aplikacji poprzez interfejs USB i kartę SD.
| Model | EC1000 |
| CPU, pamięć | |
| CPU | Freescale PowerPC 400 MHz jeden rdzeń |
| Pamięć Flash | 64 MB |
| Pamięć RAM | 128 MB |
| Obszar pamięci z podtrzymaniem | 24 kB (FRAM) |
| Wymiary i waga | |
| Wymiary | 25 x 120 x 90 mm |
| Waga | 150 g |
| Warunki użytkowe | |
| Zakres temperatur | 0 ... +50 st. C |
| Wilgotność | max 85% |
| Transport i przechowywanie | |
| Zakres temperatur | -20 ... +70 st. C |
| Wilgotność | max 85% |
| Obsługa | |
| Montaż | Szyna DIN 35 x 7.5mm EN 60715:2001 |
| Certyfikacja | EN 61010-2-201, EN 61131-3 |
| Środowisko programistyczne | CODESYS V3 (IEC 61131-3) |
| Zabezpieczenia | |
| Klasa | 3 |
| Stopień | IP20 |
| Odporność na interferencje | EN 61000-6-2, EN 61000-6-4, dla zastosowań przemysłowych |
| Zasilanie | |
| Napięcie | +24V DC |
| Pobór prądu | Max. 0.3A, przy rozszerzeniu o kolejne moduły max. 2.5A |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet | |
| Liczba/typ | 1x 10/100 Base T |
| System połączenia | RJ45 |
| Protokoły | TCP/IP, Modbus TCP, BACnet (opcjonalnie) |
| Interfejs EtherCAT | |
| Liczba/typ | 1x EtherCAT E-bus |
| System połączenia | RJ45 |
| Interfejs USB | |
| Liczba/typ | 1x host USB 2.0/USB plug port A |
| Liczba cykli | max 1000 |
| Interfejs CAN bus | |
| Liczba/typ | 1x CAN / RJ45 |
| Prędkość transmisji/ izolacja | ISO 11898 maz. 1 Mbit/s / Tak |
| Interfejs COM | |
| Liczba/typ | 1x RS232 trójprzewodowe połączenie do złącza 2x 5 pin na przedniej części urządzenia |
| Moduł komunikacyjny EC- COM(opcjonalnie) | 1x LAN, 1x CAN, 1x RS485 / 1x RS232 |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego | Tak, z baterią podtrzymującą |
| Slot kart microSD | 1x SD |
| I/O | |
| Wejścia cyfrowe | 24 V |
| Bateria | |
| Typ | Panasonic VL2020 lub podobna |
| Przechowywanie | 2 lata bez napięcia |
