Wyświetlanie statusu jakości danych
Kurs Industrial Graphics w oprogramowaniu AVEVA, odc. 14
Kontakt w sprawie artykułu: Mateusz Zajchowski - 2026-07-30
Poznamy teraz narzędzie wyświetlania statusu jakości danych (Status).
Kurs projektowania symboli Industrial Graphics w oprogramowaniu wizualizacyjnym AVEVA
1. Wprowadzenie do Industrial GraphicsEdytor Industrial Graphics2. Edytor symboli Industrial Graphics3. Zaznaczanie i przesuwanie elementów graficznych 4. Grupowanie elementów graficznych 5. Wyrównywanie elementów graficznych 6. Zmiana orientacji elementów graficznych 7. Kolejność elementów w osi Z (z-order) 8. Dynamiczna zmiana rozmiaru 9. Tworzenie symboli na podstawie zmiennych 10. Wykorzystanie grafiki SVG w symbolach | Projektowanie symboli11. Rysowanie linii12. Rysowanie kształtów 13. Teksty i pola tekstowe 14. Wyświetlanie statusu jakości danych 15. Praca z przyciskami wyboru (radio buttons) 16. Praca z kontrolką kalendarza 17. Praca z kontrolką wyboru daty i czasu Animacje18. Wprowadzenie do animacji19. Animacja wypełnienia procentowego | 20. Animacja wyświetlania wartości 21. Animacja wprowadzania wartości Narzędzia zaawansowane22. Wprowadzenie do właściwości Custom Properties23. Dodawanie właściwości Custom Properties 24. Wprowadzenie do stylów 25. Wprowadzenie do skryptów 26. Edytor skryptów Industrial Graphics 27. Używanie zewnętrznych bibliotek w skryptach |

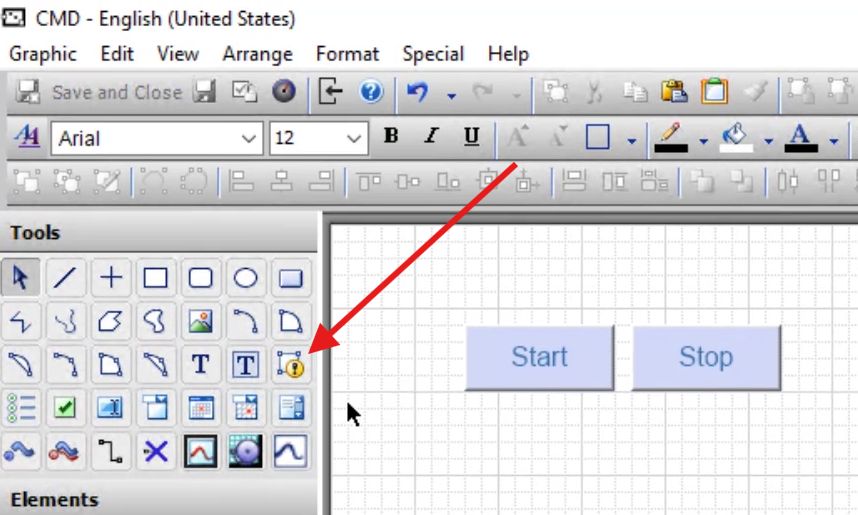

Narzędzie to znajdziemy w panelu Tools.
Dzięki elementowi Status możemy wyświetlać ikony odzwierciedlające jakość danych zbieranych i wyświetlanych przez aplikację wizualizacyjną.

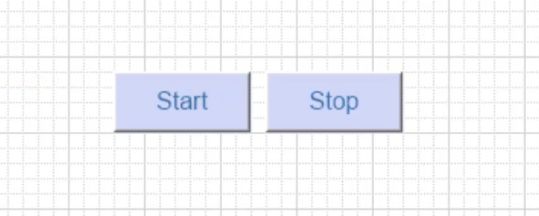

W obszarze roboczym edytora widzimy umieszczone dwa przyciski, do których przypisane są zmienne, których jakość jest monitorowana. Właśnie tę jakość będziemy chcieli wizualizować.

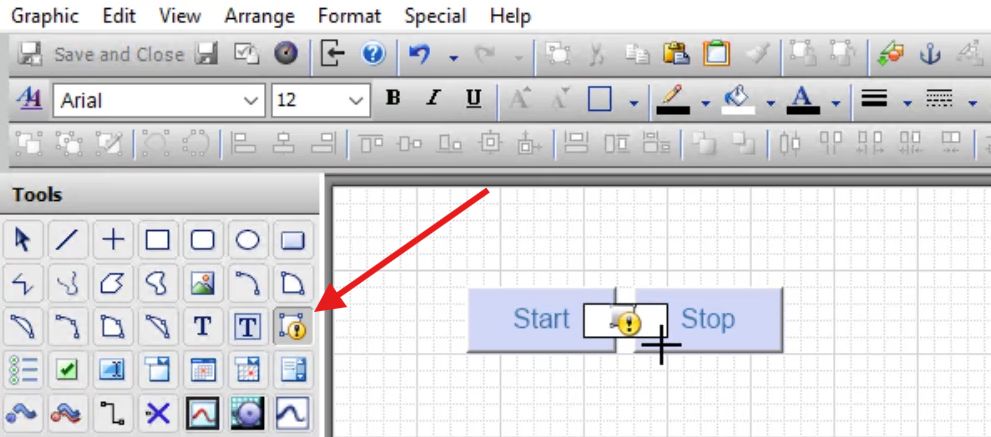

Wybieramy z panelu Tools narzędzie Status, a następnie umieszczamy kontrolkę w polu roboczym.

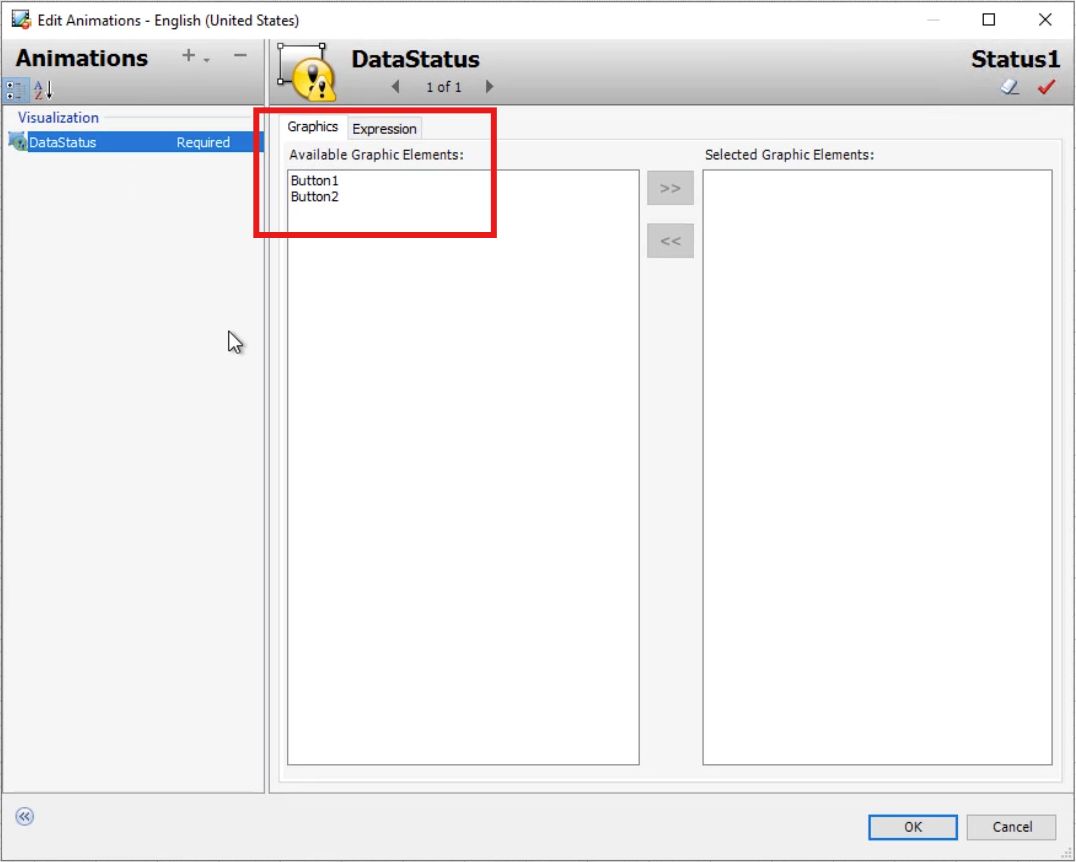

Pojawia się okno Edit Animations. Na zakładce Graphics, na liście Available Graphic Elements, widzimy dwa przyciski, które mieliśmy wcześniej umieszczone w naszym symbolu.
Na tej liście pojawiają się wszystkie elementy, które mają zdefiniowane animacje powiązane ze zmiennymi. Elementy te możemy rozpoznać w panelu Elements po małej ikonce taśmy filmowej.

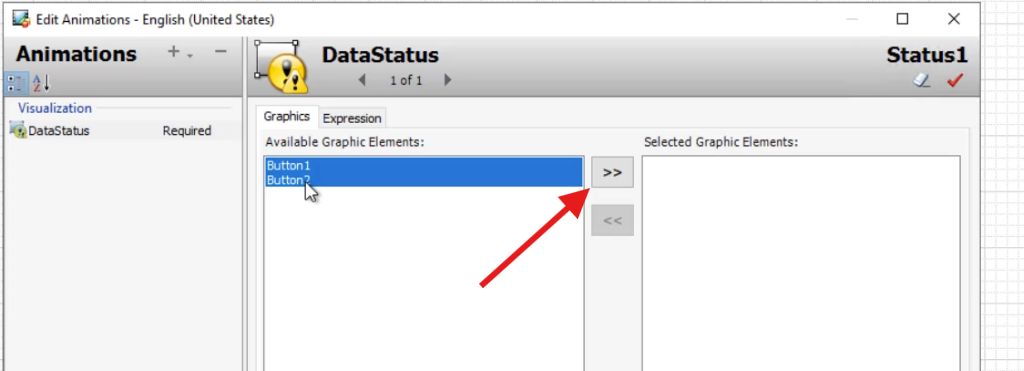

Aby skonfigurować monitorowanie zmiennych związanych z przyciskami, zaznaczamy je na liście Available Graphic Elements i naciskamy przycisk strzałki w prawo, aby je przenieść na listę Selected Graphic Elements.

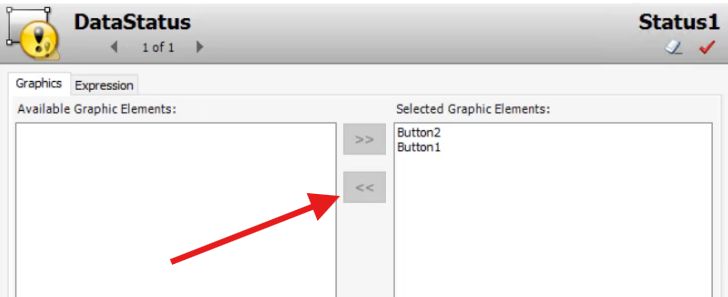

Elementy, które znajdują się na liście wybranych, możemy stamtąd usunąć za pomocą przycisku strzałki w lewo.

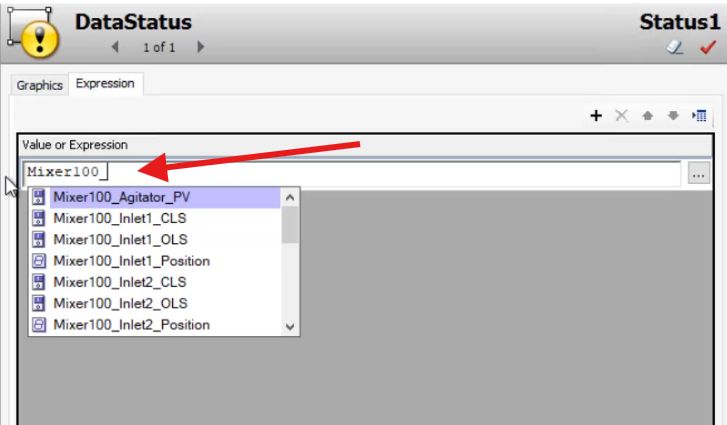

Drugim sposobem konfiguracji elementu Status jest wykorzystanie zakładki Expression, w której możemy bezpośrednio zdefiniować zmienne lub wyrażenia, które będą monitorowane. Wystarczy wpisać je w polu Value or Expression.
Pozwala dodać jako element monitorowany dowolną wartość, jaką mamy zdefiniowaną w aplikacji – zmienną, właściwość Custom Property, a nawet metodę taką, jak np. isgood().

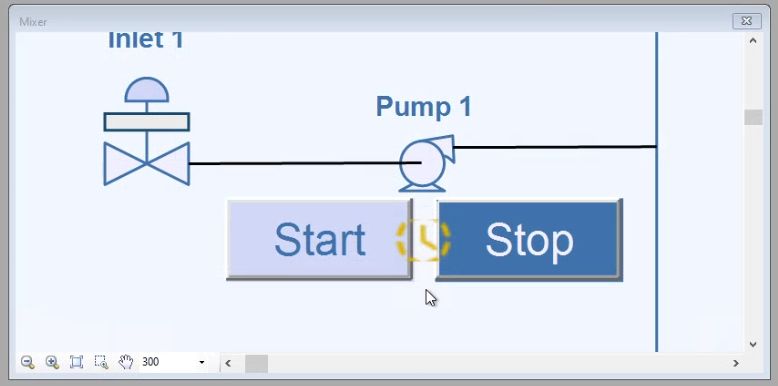

Po skonfigurowaniu elementu i przejściu do trybu Runtime możemy zobaczyć efekt. Może on wyglądać tak:
Jak widać, że wyświetlany jest wskaźnik niezainicjowany. Jest tak, ponieważ skonfigurowania wartość nie jest prawidłową zmienną lub wyrażeniem. Oznacza to, że popełniliśmy błąd w nazwie zmiennej lub wyrażeniu wprowadzanym w zakładce Expression.

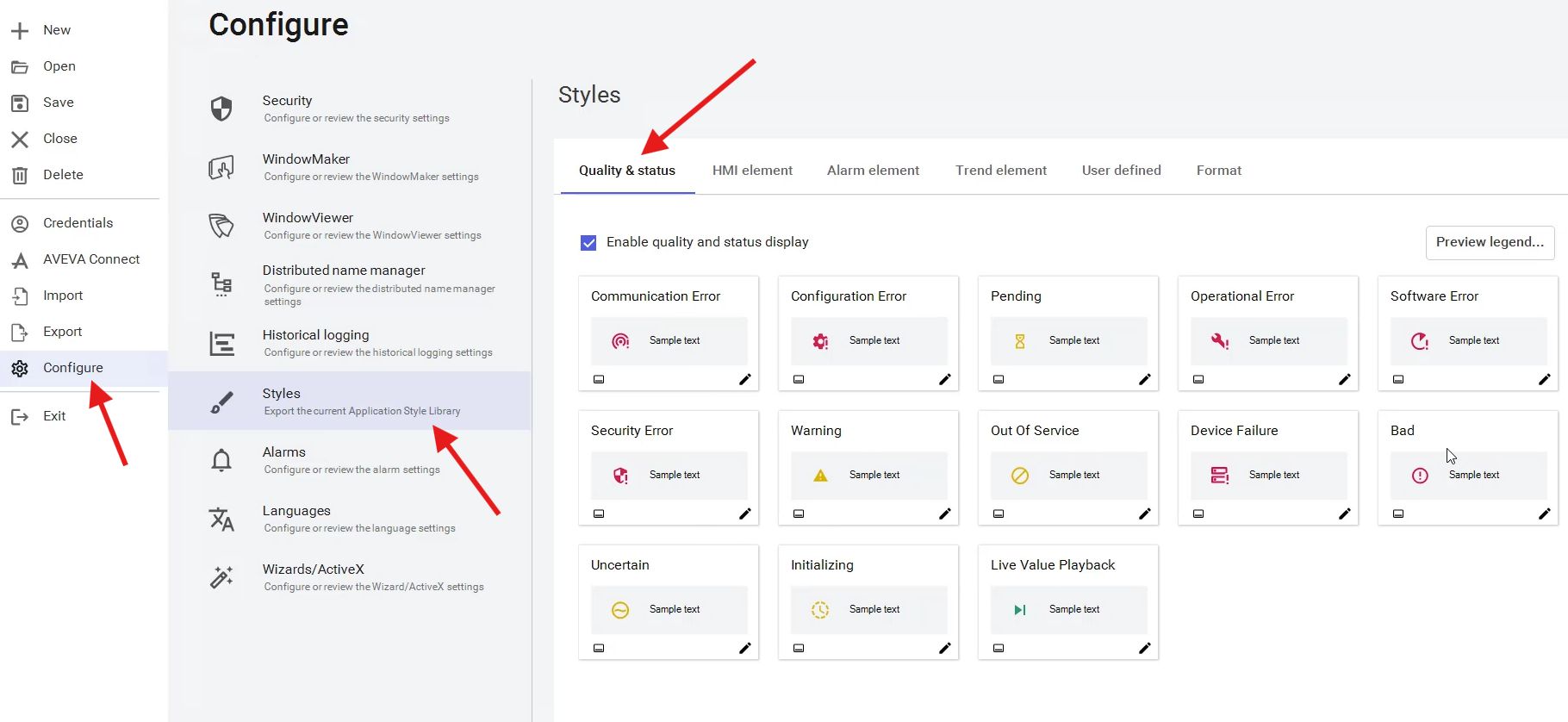

Jeżeli pracujemy w programie InTouch HMI, styl wyświetlania informacji przez wskaźnik jakości można modyfikować w programie WindowMaker. W menu File przechodzimy do sekcji Configure -> Styles, a następnie na zakładkę Quality & status. Tu możemy zobaczyć i modyfikować dostępne wskaźniki.
W kolejnym odcinku poznamy kontrolki wyboru opcji typu „radio” (Radio Button Group).
