Wykorzystanie grafiki SVG w symbolach
Kurs Industrial Graphics w oprogramowaniu AVEVA, odc. 10

W tym odcinku dowiemy się, jak dodawać do symboli Industrial Graphics grafikę w formacie SVG.

SVG (Scalable Vector Graphics) to otwarty, uniwersalny format graficzny służący do opisu dwuwymiarowej grafiki wektorowej. Jest on oparty na języku znaczników XML. Obrazy w formacie SVG mogą być wykorzystywane do budowania grafik symboli Industrial Graphics.

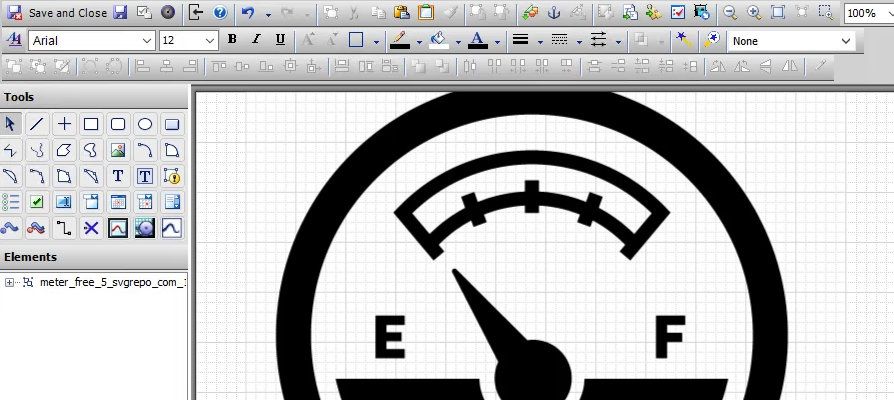

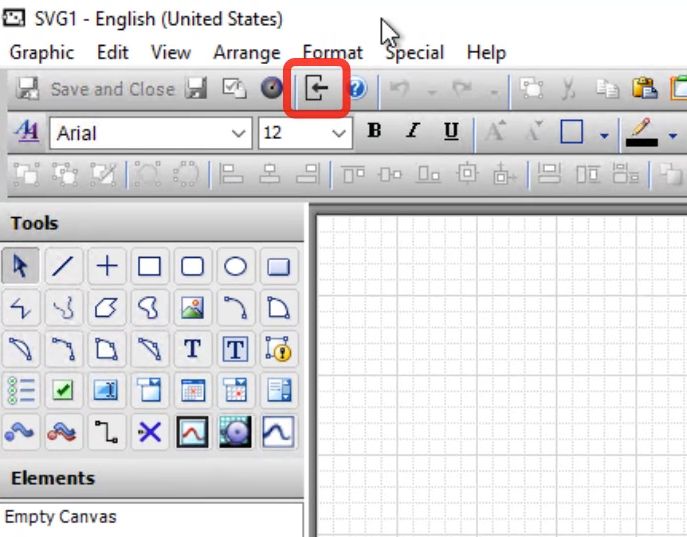

Aby umieścić grafikę SVG w obiekcie Industrial Graphics, wystarczy ją zaimportować, za pomocą polecenia Import SVG. Jest ono dostępne na pasku narzędziowym:

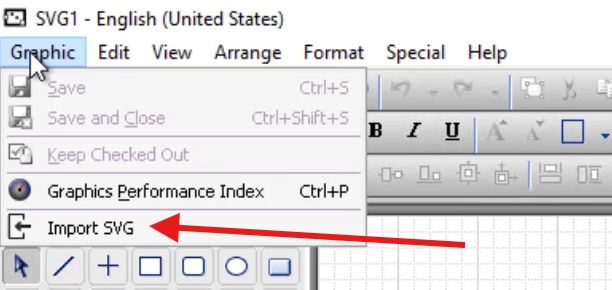

Alternatywnie można je również wybrać z menu Graphic.

Otworzy się przeglądarka plików.

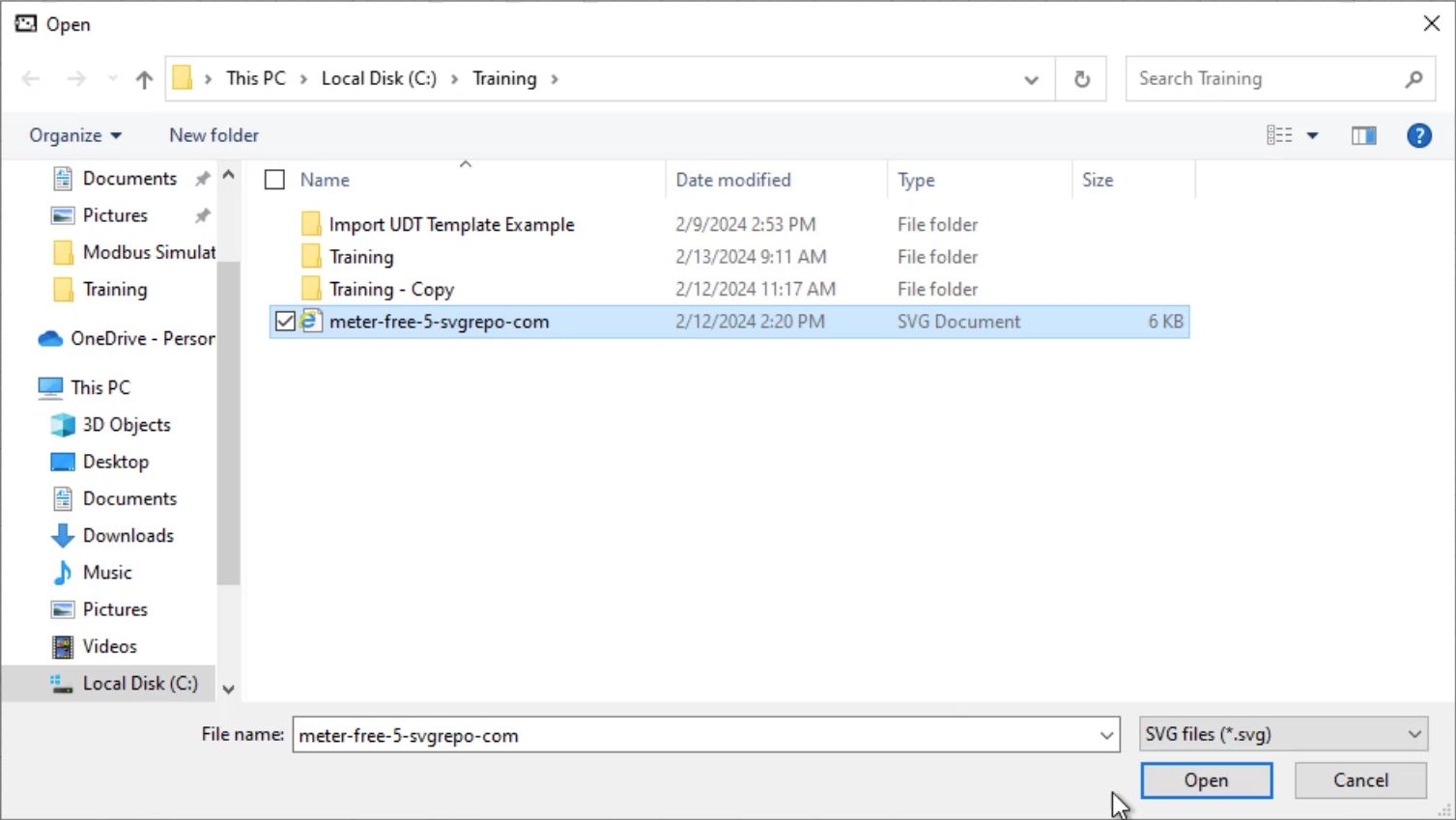

Możemy teraz wybrać plik graficzny SVG z dysku, a po naciśnięciu Open wskazać miejsce, w którym obraz powinien zostać umieszczony, i kliknąć przyciskiem myszy.

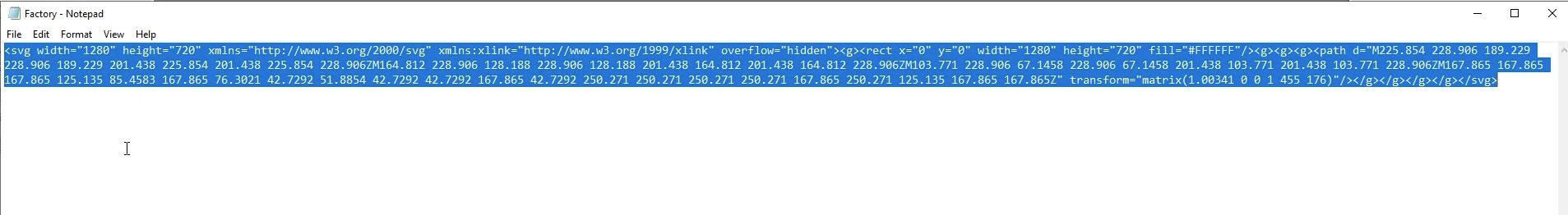

Drugim sposobem jest otwarcie pliku SVG w postaci tekstowej (np. w Notatniku).

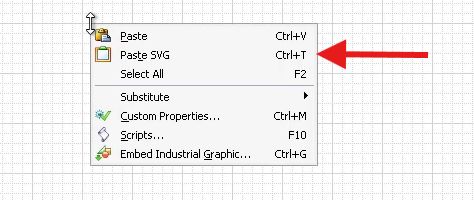

Możemy wtedy zaznaczyć cały tekst zawarty w takim pliku, skopiować go do schowka, a następnie kliknąć prawym klawiszem myszy na obszarze roboczym edytora Industrial Graphics i z menu kontekstowego wybrać Paste SVG (skrót klawiszowy CTRL+T).

Pojawi się specjalny kursor, za pomocą którego możemy umieścić grafikę w wybranym miejscu.

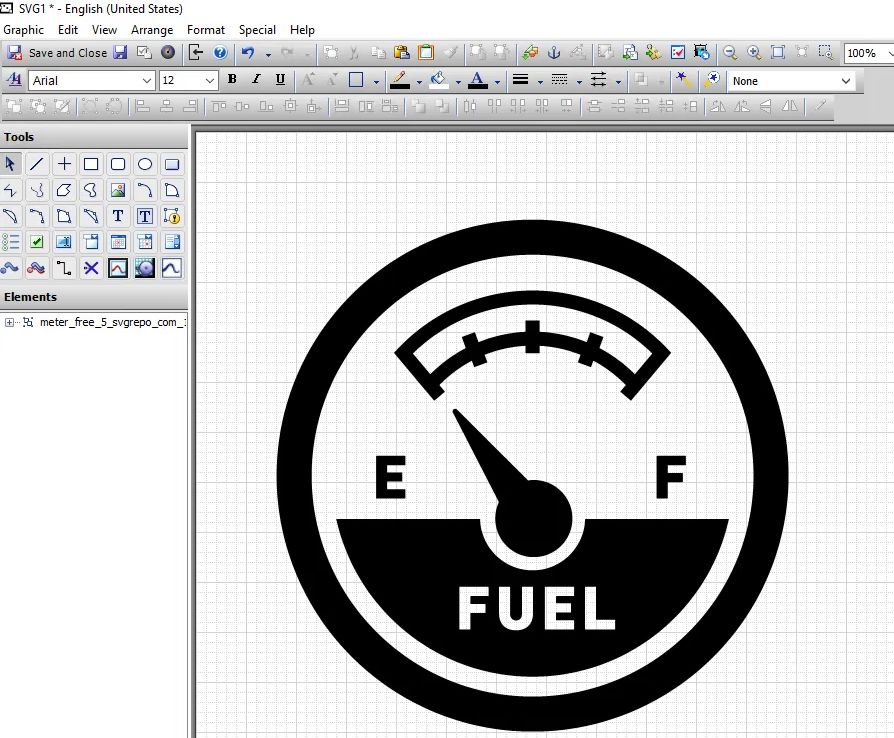

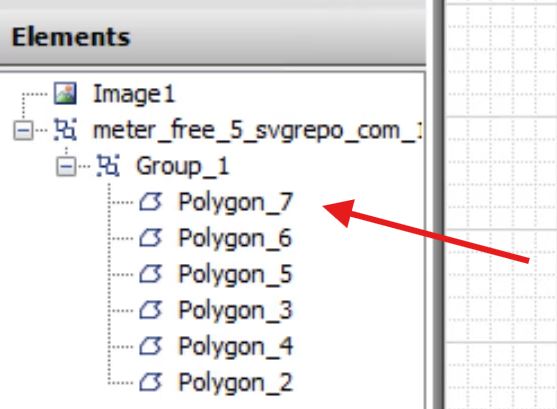

Tak wklejona grafika może być dowolnie skalowana. Warto też zwrócić uwagę, że ma ona postać grupy złożonej z poszczególnych elementów – takich, z jakich zbudowany jest oryginalny plik SVG. Widać to w panelu Elements. Dzięki temu każdym z elementów takiej grafiki można oddzielnie manipulować. Grupowaniu elementów poświęcony był 4 odcinek tego kursu.

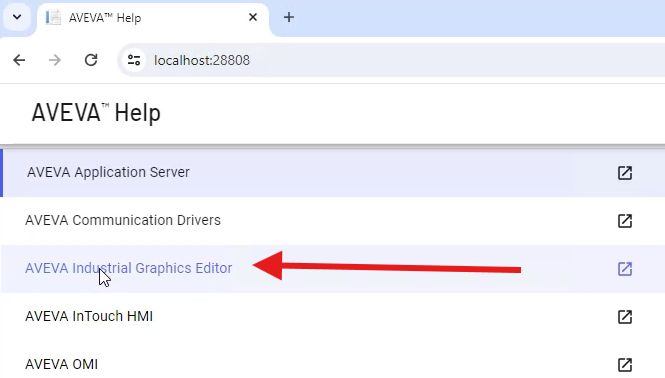

Nie wszystkie elementy standardu SVG są obsługiwane w symbolach Industrial Graphics. Przykładem mogą być cienie (drop shadow). Aby sprawdzić, jakie elementy w plikach SVG są, a jakie nie są obsługiwane, warto sprawdzić dokumentację. W pomocy AVEVA (AVEVA Help w menu Start) wybieramy rozdział AVEVA Industrial Graphics Editor.

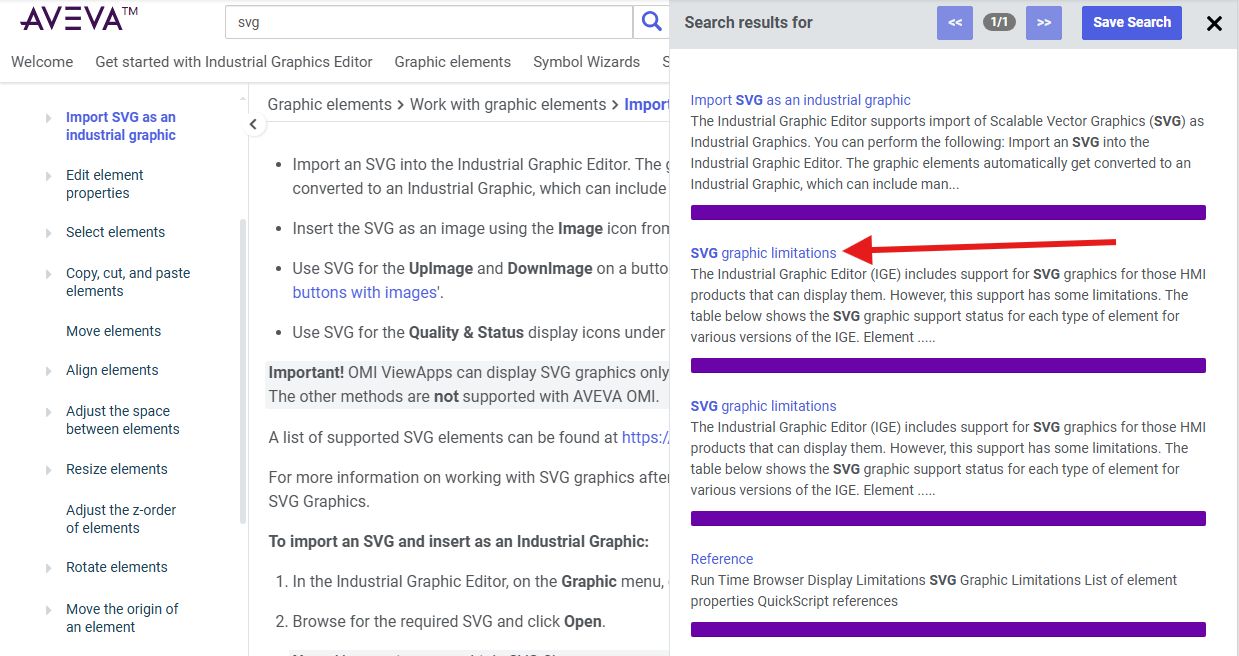

Następnie w polu wyszukiwarki wprowadzamy „svg”, a następnie wybieramy artykuł „SVG graphic limitations”.

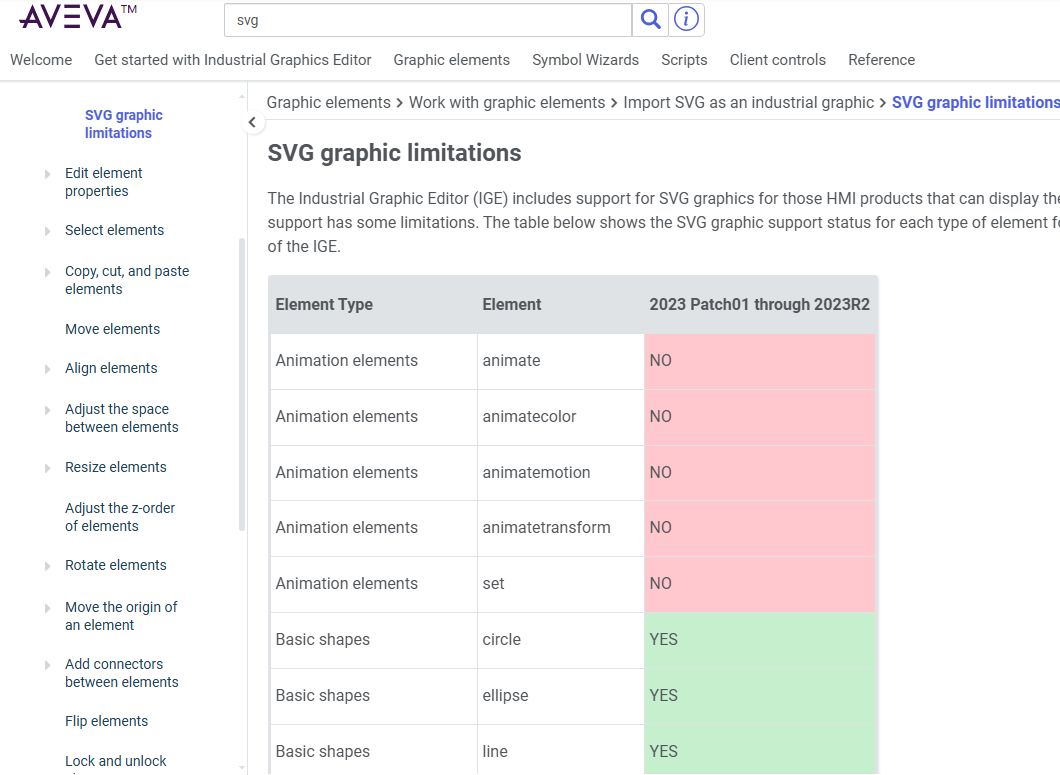

Wyświetlona zostanie tabela zawierająca informację o wszystkich obsługiwanych i nieobsługiwanych elementach standardu SVG.

W następnym odcinku poznawać pierwsze elementy, z wykorzystaniem których możemy rysować symbole Industrial Graphics.
