Rysowanie kształtów
Kurs Industrial Graphics w oprogramowaniu AVEVA, odc. 12

W poprzednim odcinku rysowaliśmy linie, teraz poznamy kolejne kształty.

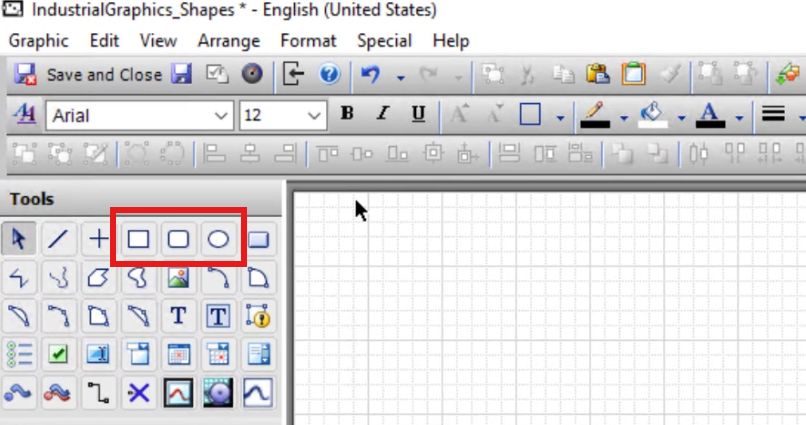

W panelu Tools tuż obok poleceń przeznaczonych do rysowania odcinków znajdziemy narzędzia Rectangle (prostokąt), Rounded Rectangle (zaokrąglony prostokąt) oraz Ellipse (elipsa).

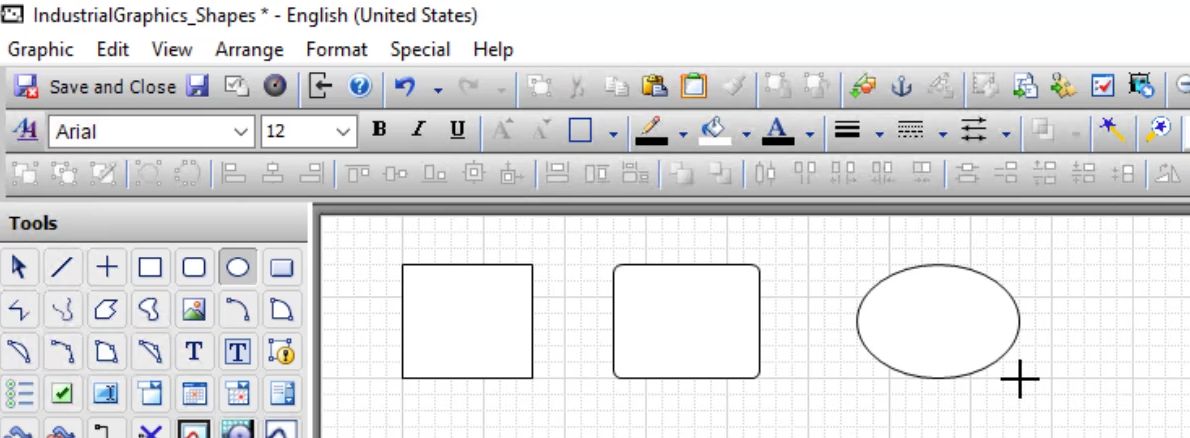

Wszystkie te trzy narzędzia działają podobnie – i analogicznie do narzędzi Line oraz H/V Line, omówionych w poprzednim odcinku. Jeżeli klikniemy na narzędzie raz – możemy narysować jeden kształt. Jeżeli chcemy narysować więcej kształtów danego rodzaju, klikamy na narzędzie dwukrotnie, włączając go na stałe. Aby zakończyć rysowanie, naciskamy ESC lub wybieramy z panelu Tools inne narzędzie.

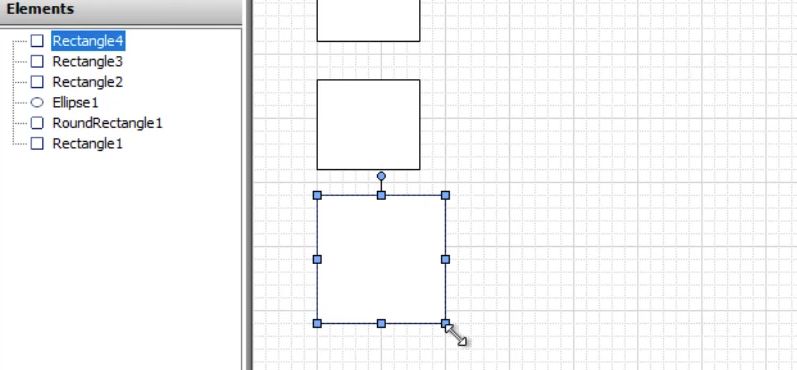

Narysowane w ten sposób kształty można modyfikować, zmieniając ich rozmiary i położenie. Wystarczy kliknąć na narożnik i rozciągnąć kształt za pomocą myszy.

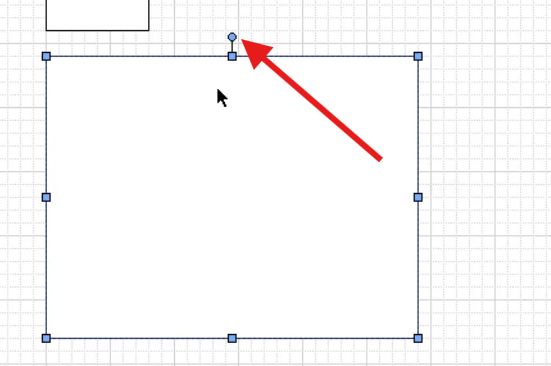

Jeżeli klikniemy i przytrzymamy klawisz myszy na tym niewielkim elemencie, możemy – przesuwając mysz – obracać kształt.

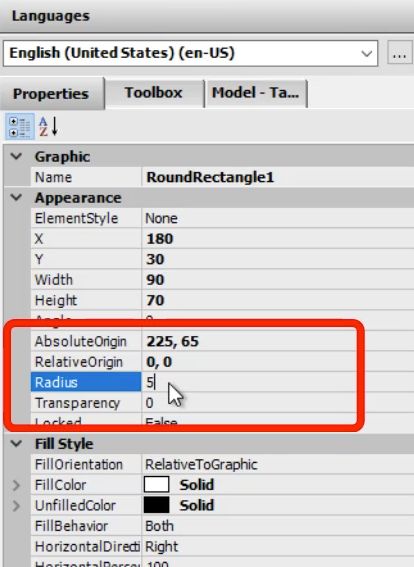

W przypadku zaokrąglonego prostokąta możemy zmienić promień zaokrąglenia, zmieniając właściwość Radius w panelu Properties, po uprzednim zaznaczeniu tego kształtu w polu roboczym. Parametr ten można zmienić również za pomocą klawiatury. Po zaznaczeniu kształtu kombinacja klawiszy Shift oraz „-” na klawiaturze numerycznej zmniejsza promień zaokrąglenia, a Shift i „+” na klawiaturze numerycznej zwiększa ten promień.

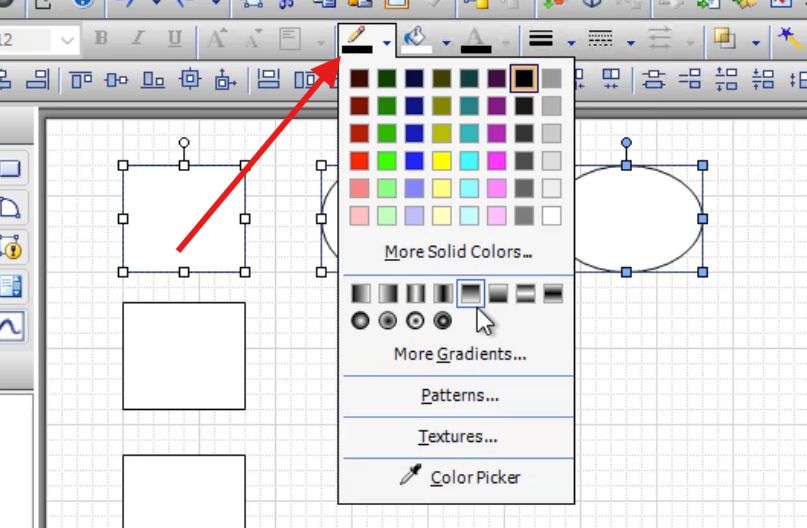

Dla wszystkich tych kształtów dostępne są opcje dostosowujące ich wygląd, analogiczne do tych, które poznaliśmy w poprzednim odcinku w przypadku linii. Pierwszą z nich jest zmiana koloru kształtu, Line Color. Można tu również nadać linii gradient, wzór, a także teksturę, co pozwala wykorzystać jako wzór linii własny obraz. Dostępny jest również selektor kolorów.

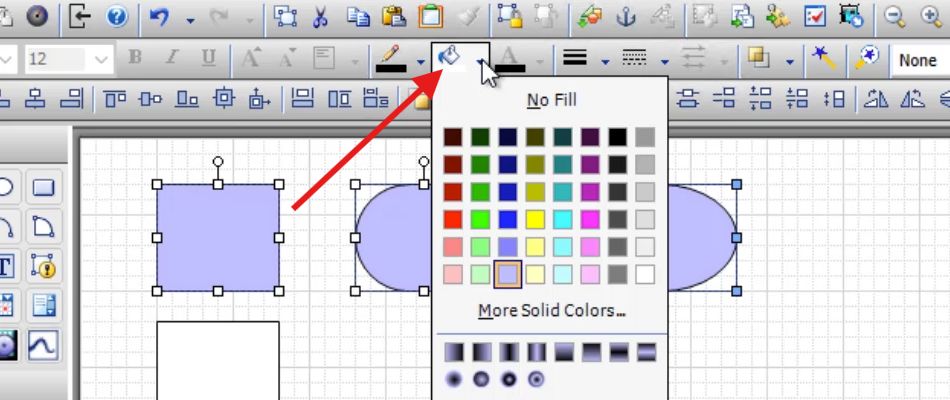

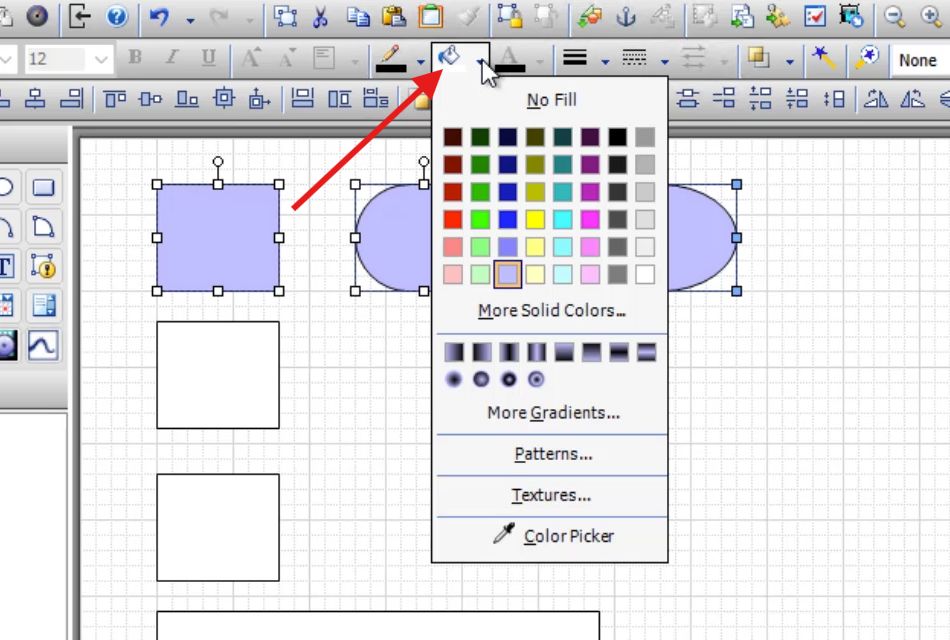

W odróżnieniu od linii kształty mogą mieć wypełnienie. Możemy je edytować korzystając z kolejnej opcji na pasku narzędzi: Fill Color. Tu również możemy zdefiniować kolor, gradient , wzór i teksturę.

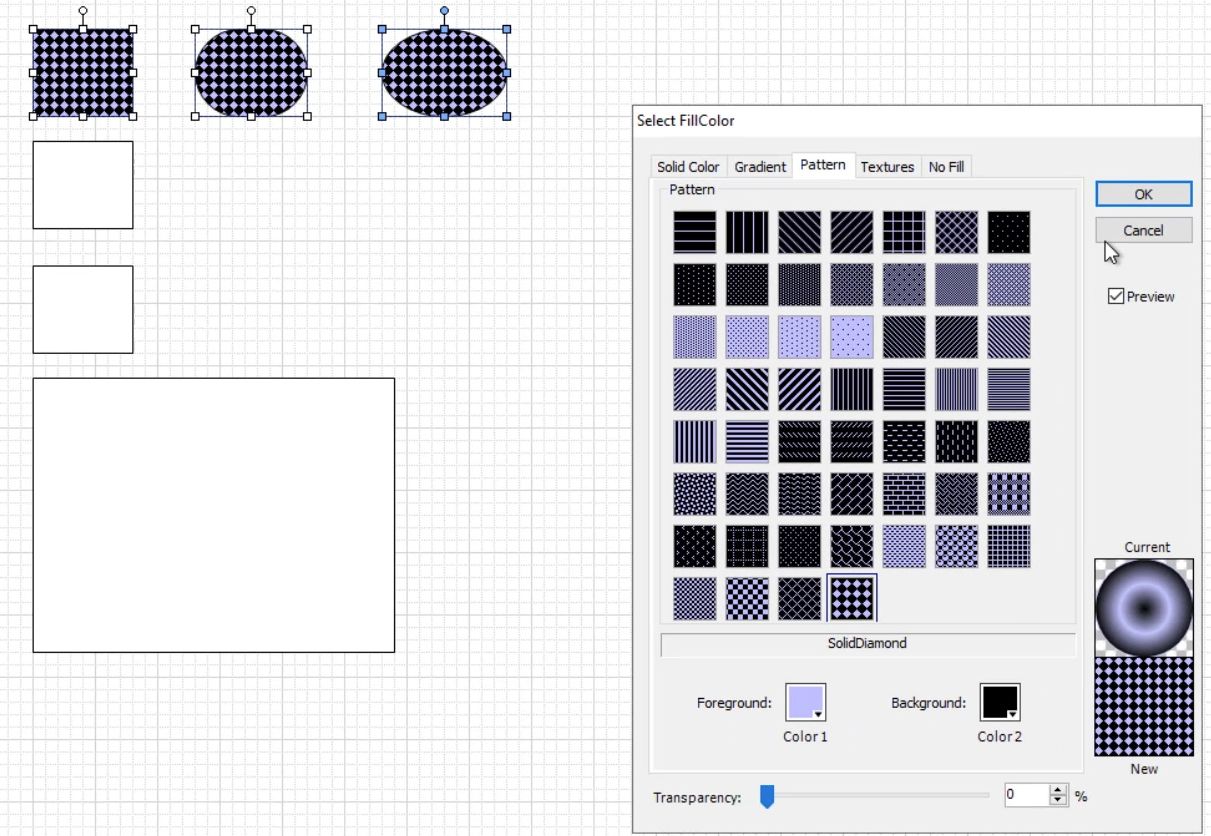

Wybranie opcji zmiany wzoru (Pattern) powoduje wyświetlenie okienka, w którym możemy bardzo precyzyjnie zdefiniować wzór wypełnienia.

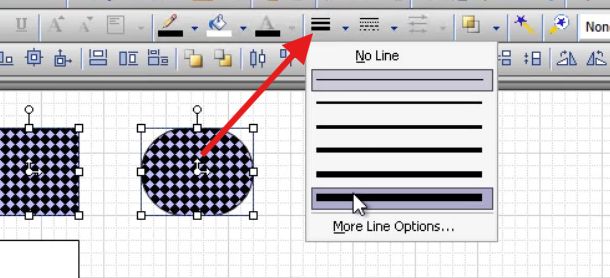

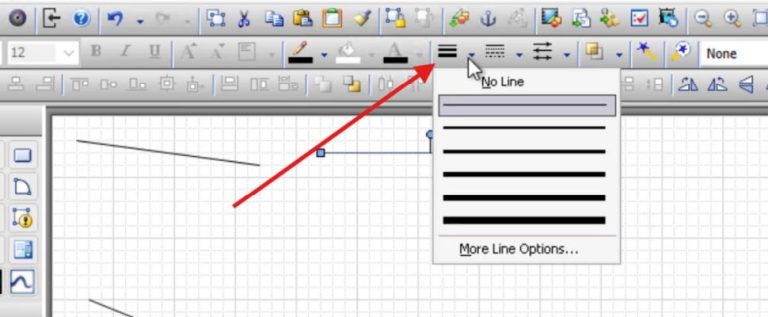

Kolejna opcja, Line Weight, pozwala zmienić grubość krawędzi kształtu.

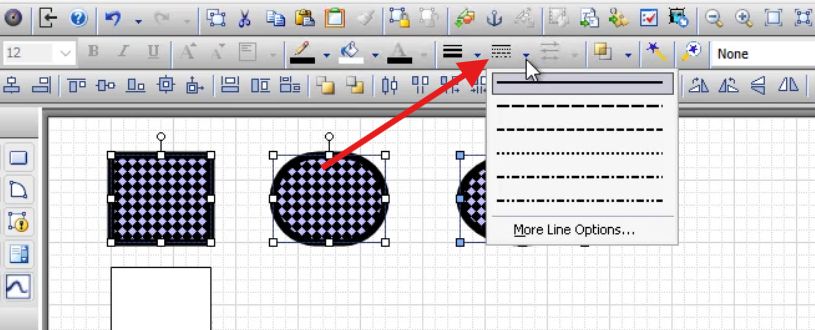

Możemy wreszcie zmienić rodzaj linii (ciągła, przerywana, kropkowana), korzystając z opcji Line Pattern.

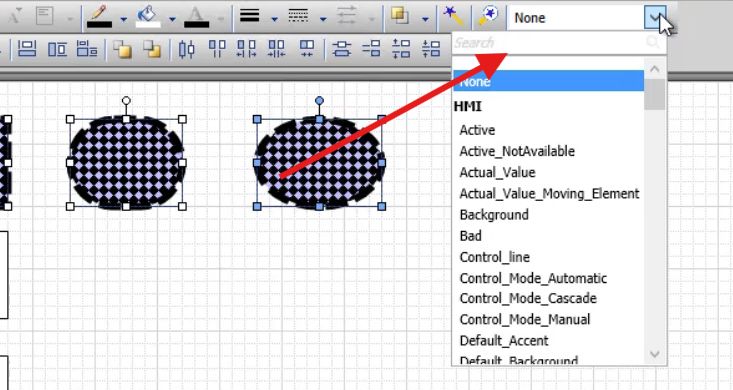

Podobnie jak w przypadku linii, tak i tu możemy nadawać elementom gotowe, predefiniowane style, korzystając z opcji Element Styles.

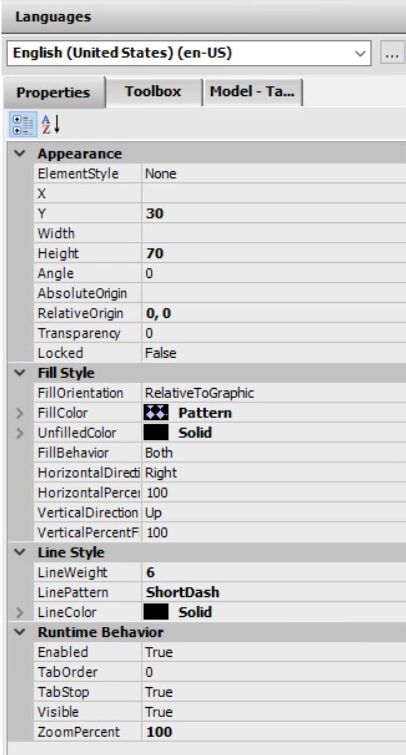

Właściwości kształtów można również zmieniać korzystając z panelu Properties, modyfikując poszczególne właściwości, takie jak położenie, rozmiar, wypełnienie, styl, a także przezroczystość.

W następnym odcinku nauczymy się dodawać do symbolu Industrial Graphics elementy tekstowe.
