Regulator PID | Kurs programowania PLC od podstaw | Odc. 20

Z tego artykułu dowiesz się:

  • czym jest regulator PID oraz jakie pełni funkcje
  • jak odpowiednio dobrać nastawy regulatora PID
  • jak wykorzystać regulator PID w systemie sterowania

Z poprzedniego artykułu dowiedziałeś się jak wysyłać wiadomości Email w sterowniku PLC. W tym artykule poznasz budowę oraz zastosowanie regulatora PID. Nauczysz się także nastawiać regulator dobierając mu odpowiednie parametry. Dowiesz się także jak wykorzystać regulator PID w systemie sterowania, wykorzystując stworzony wcześniej program.

Kurs programowania PLC od podstaw dla automatyków i elektryków

Podstawy programowania sterowników PLC

  • 1. Wprowadzenie. Jak skonfigurować, podłączyć oraz uruchomić sterownik PLC?
  • 2. Jak tworzyć i edytować projekty w oprogramowaniu Cscape?
  • Programowanie sterownika PLC w języku drabinkowym

  • 3. Jak tworzyć oraz konfigurować bazę zmiennych w środowisku Cscape?
  • 4. Jak korzystać ze styków, cewek i bloków operacji arytmetycznych w programie sterującym?
  • 5. Jak odmierzać czas w programie sterującym i jak konfigurować timery?
  • 6. Jak porównywać wartości i wykorzystać wyniki operacji logicznych?
  • 7. Jak zliczać impulsy i konfigurować liczniki?
  • 8. Jak konwertować typy zmiennych i przemieszczać zmienne w programie?
  • 9. Jak sterować wykonywaniem programu logicznego? Instrukcja skoku warunkowego
  • Programowanie zintegrowanego panelu HMI

  • 10. Jak budować ekrany operatorskie z obiektami do wizualizacji i zadawania wartości zmiennych?
  • 11. Jak umożliwić nawigację między ekranami operatorskimi oraz jak korzystać z gotowych obiektów graficznych w środowisku Cscape?
  • 12. Jak wizualizować zmienne analogowe oraz jak modyfikować ich wartości przy pomocy obiektów dostępnych w oprogramowaniu Cscape?
  • 13. Jak korzystać z obiektu menu?
  • 14. Konfiguracja i obsługa alarmów w sterownikach PLC
  • 15. Kontrolka Data Trend
  • Komunikacja sterowników PLC w sieci szeregowej i Ethernet

  • 16. Komunikacja szeregowa Modbus RTU Master i Slave
  • 17. Komunikacja CsCAN
  • 18. Komunikacja Ethernet Modbus TCP
  • 19. Wysyłanie wiadomości Email w sterowniku PLC
  • Zaawansowane funkcje sterownika PLC

  • 20. Regulator PID
  • 21. Składowanie danych: Data logging
  • 22. Składowanie danych: karta MicroSD
  • 23. Trendy historyczne oraz receptury w programie
  • 24. Setpoint, backup i restore danych oraz generowanie raportów z poziomu sterownika
  • 25. Hasła i zabezpieczenia w programie, ustawienia języka oraz edytor dostępny w narzędziu, opcja autodokumentacji / Dodatkowe ustawienia i możliwości edycji
  • Czym jest Regulator PID?

    Regulator PID nazywany jest inaczej regulatorem proporcjonalno-całkująco-różniczkującym. Składa się on z 3 członów:

    • Proporcjonalnego P – o wzmocnieniu Kp, który kompensuje uchyb bieżący
    • Całkującego I, o czasie zdwojenia (całkowania) Ti, który kompensuje akumulację uchybów z przeszłości
    • Różniczkującego D – o czasie wyprzedzenia (różniczkowania) Td, który kompensuje przewidywane uchyby w przyszłości

    Regulator PID stanowi najlepsze rozwiązanie w przypadku, gdy wiedza na temat obiektu regulacji jest ograniczona. Poprzez odpowiedni dobór nastaw regulatora PID, otrzymuje się regulację dostosowaną dla danego obiektu.

    Schemat blokowy przedstawiający budowę regulatora PID :

    Klasyczny układ regulacji

    Głównym zadaniem regulatora PID jest kontrola procesu technologicznego. Jego celem jest najczęściej utrzymanie wartości wyjściowej na określonym poziomie, zwanym wartością zadaną.

    Regulator pracuje w pętli sprzężenia zwrotnego, oblicza wartość uchybu, jako różnicę pomiędzy zadanym sygnałem wejściowym, a wartością sygnału wyjściowego. Stosując regulator PID dążymy do zredukowania uchybu poprzez odpowiednie dostosowanie sygnału podawanego na wejście regulowanego obiektu.

    Po niezależnym zwiększaniu parametrów regulatora, otrzymamy efekty jak w tabelce poniżej. Ma to wpływ na dobranie nastaw regulatora PID.

    Programowanie w akcji!

    Dokonasz teraz modyfikacji podprogramu Mieszanie_i_grzanie, w taki sposób aby możliwe było wykorzystanie regulatora PID do grzania cieczy w zbiorniku. Dobierzesz nastawy dla regulatora oraz dodasz nowy ekran operatorski, który pomoże w obserwacji procesu regulacji temperatury.

    Krok 1. Deklaracja nowych zmiennych

    Przed przystąpieniem, do modyfikacji naszego programu dodaj w pierwszej kolejności nowe zmienne. W oknie I/O Names dodaj rejestry przedstawione w tabeli, które zostaną wykorzystane w dalszej części kursu.

    Krok 2. Dodawanie bloków funkcyjnych.

    Po zakończeniu dodawania rejestrów przejdź do modułu Mieszanie_i_grzanie. W pierwszej kolejności dodaj cewki ustawiające i resetujące odpowiedzialne za załączenie i wyłączenie grzania oraz regulatora PID po upływie określonego czasu.

    Utwórz nową linię, a następnie dodaj bloki normalizujące wartość sterującą i wartość zadaną, pobieraną z wizualizacji oraz blok obliczający moc grzałki.

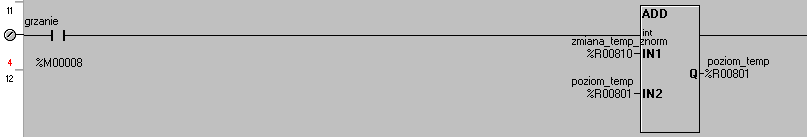

    W następnym etapie dodaj blok odpowiedzialny za zwiększanie temperatury cieczy, która jest równocześnie zmienną procesową podawaną na blok regulatora PID.

    W kolejnym szczeblu umieść dwa bloki. Pierwszy z nich odpowiedzialny będzie za symulację utraty energii do otoczenia, natomiast drugi będzie odpowiadał za normalizację aktualnej wartości temperatury w celu wyświetlenia jej na ekranie operatorskim.

    W następnym kroku dodaj trzy szczeble, które zapewnią kontrolę nad maksymalnym i minimalnym poziomem temperatury w zbiorniku. W razie potrzeby wyłączą grzanie bądź ustawią minimalną temperaturę.

    Krok 3. Dodawanie regulatora PID .

    W celu dodania Regulatora PID w oknie Cscape wybierz opcję Menu -> View -> Toolbars -> Special Operations

    Po otwarciu Special Operations ukaże się takie okno narzędziowe.

    Do wyboru mamy dwa bloki funkcyjne odpowiedzialne za strojenie oraz obsługę regulatora PID:

    • PID IND – (od ang. Independent) – regulator tradycyjny o niezależnych wyrazach
    • PID ISA (od ang. ideal standard algorithm) – regulator idealny

    Różnica jaka występuje między nimi polega na wpływie współczynnika wzmocnienia proporcjonalnego na wynik końcowy. W niektórych przypadkach nastaw Regulatora PID_IND jest łatwiejszy niż PID_ISA, ale oba działają poprawnie.

    Do naszego programu wybierz blok PID_ISA i umieść go na ostatnim nowo dodanym szczeblu.

    Przejdź do konfiguracji wybranego bloku:

    • SP – wartość zadana
    • PV – wielkość regulowana
    • CV – sygnał sterujący
    • MAN – tryb pracy ręcznej (wyłączenie automatu)
    • UP – w trybie ręcznym zwiększenie sygnału sterującego
    • DOWN – w trybie ręcznym zmniejszenie sygnału sterującego

    Krok 4. Konfiguracja regulatora PID

    Bloki funkcyjne PID są konfigurowane za pomocą okna dialogowego Edit. Aby otworzyć okno PID Edit, po dodaniu bloku regulatora PID kliknij na niego dwukrotnie.

    W oknie edycji podaj kolejno rejestry odpowiedzialne za:

    • przechowywanie nastaw regulatora oraz konfiguracji bloku
    • ustawienie wartości zadanej
    • wprowadzenie zmiennej procesowej
    • przechowanie zmiennej kontrolnej obliczonej przez regulator
    • trzy ostatnie rejestry odpowiedzialne za manualna kontrole nad regulatorem

    Po wprowadzeniu wszystkich parametrów w oknie PID Edit, wciśnij przycisk TUNE, w celu otworzenia okna do wprowadzania nastaw.

    Pamiętaj, że oprogramowanie Cscape musi być połączone ze sterownikiem w celu prawidłowego wykorzystania tego okna!

    Krok 5. Automatyczne dobieranie nastaw regulatora PID

    Przed rozpoczęciem automatycznego dostrajania wymagane jest częściowe zdefiniowanie parametrów bloku PID. Dotyczy to zwłaszcza parametrów Setpoint, Sample Period, Upper and Lower Clamp, Error Term i Output Polarity.

    • Sample Period – jak często rozwiązywane jest równanie
    • CV Upper Clamp – największa wartość zmiennej CV która ma wpływ na proces lub największa bezpieczna wartość
    • CV Lower Clamp – najmniejsza wartość zmiennej CV która ma wpływ na proces lub najmniejsza bezpieczna wartość
    • CV bias – kompensacja, która może być dodana do CV
    • Dead band Upper/Lower – może zapobiegać niepotrzebnym oscylacjom, liczba ponad/poniżej wartości zadanej, gdzie wartość PV jest wystarczająco blisko (instrukcja PID nie będzie dostosowywać wartości CV)
    • Minimal Slew Time – minimalna prędkość narastania sygnału

    W celu skorzystana z opcji automatycznego dostrajania bloku PID, po zdefiniowaniu parametrów bloku PID zaznacz opcję Support Auto Tune a następnie kliknij na Auto Tune Settings >>>

    Następnie wprowadź odpowiednie zmienne.

    Po wprowadzeniu parametrów naciśnij przycisk OK. Poprzednio dodany blok PID zmieni się na nowy blok AutoPID.

    Krok 6. Dodawanie i edycja ekranu operatorskiego.

    Przejdź do edytora ekranów. Na pierwszym ekranie dodaj obiekt Screen Jump, który będzie przenosił nas do ekranu 13 .

    Następnie zmień jego adres na adres na adres ekranu 13 oraz w opcji Legend >> jego nazwę na PID oraz czcionkę jak na załączonym zdjęciu. Następnie przejdź do ekranu 13 na którym zamieścimy niezbędne elementy panelu.

    Po przejściu do ekranu 13 ustaw tytuł postępując analogiczne jak w przypadku poprzednich ćwiczeń a następnie dodaj obiekt Screen Jump, jak w poprzednim kroku i ustaw jego nazwę jako „Powrot”. Przycisk ten będzie nas przenosił do ekranu głównego.

    W kolejnym etapie dodaj trzy obiekty Numeric Data, opisując je kolejno:
    Temperatura aktualna (%R812),
    Moc grzałki (%R811),
    Temperatura zadana (%R815)

    Pierwsze dwa elementy nie posiadają możliwości edycji. Służą jedynie w celach informacyjnych. Natomiast wartość w trzecim z nich można ustawić w przedziale od 0 do 100.

    W kolejnym kroku dodaj lampkę (%M70) informującą o stanie regulatora PID oraz przycisk dwustopniowy (%M8), który odpowiada za załączenie grzałki w zbiorniku.

    Ostatnim elementem wizualizacji dodanie jest wykres trendu, na którym zobrazujesz przebieg wartości temperatury (%R801). W oknie edycji linii trendu wprowadź rejestr przechowujący aktualną wartość wysterowanej temperatury.

    A następnie zdefiniuj jego parametry oraz zmienne.

    Finalnie ekran operatorski wygląda w następujący sposób.

    Oczywiście nie jest to jedyne możliwe rozwiązanie wyglądu ekranu operatorskiego.

    Następnie zamknij edytor ekranów i wgraj program do sterownika. Przetestuj działanie regulatora, zmieniając jego nastawy i sprawdzając jakie zmiany następują po ich wprowadzeniu.

    W kolejnym artykule z cyklu Kurs programowania PLC od podstaw:

    Składowanie danych: Data logging

    • możliwość składowania i rejestracji danych
    • menadżer pamięci zewnętrznej w sterownikach Horner
    • logowanie danych procesowych w Cscape na zewnętrznych nośnikach danych
