SmartStix I/O od Horner APG to idealny wybór w przypadku rozbudowy obiektowych urządzeń wyposażonych w port CsCAN o obsługę dodatkowych sygnałów. Rozwiązania wykorzystywane sa najczęściej jako rozbudowa lokalna sterowników kompaktowych Horner APG.
SmartStix to idealny wybór w przypadku rozbudowy sterowników serii Horner APG wyposażonych w port sieci CsCAN o obsługę większej ilości dodatkowych sygnałów I/O. Są to rozwiązania o budowie kompaktowej dzięki czemu są kompromisem pomiędzy ceną, ilością obsługiwanych sygnałów, możliwościami rozbudowy oraz odległością na jaką możemy realizować komunikację. Specyfika interfejsu komunikacyjnego wbudowanego w moduł, daje możliwość rozbudowy lokalnej lub oddalonej w systemach sterowania pracujących we wszystkich gałęziach przemysłu.
SmartStix I/O komunikują się z każdym systemem sterowania, który wyposażony jest w port CsCAN. Interfejs ten jest standardowo zabudowany we wszystkich sterownikach PLC firmy Horner APG, pozwalając na prostą i atrakcyjną cenowo rozbudowę systemu o kolejne sygnały wejść/wyjść.
Analogowe moduły rozszerzeń SmartSix I/O mogą pracować w trybie prądowym i napięciowym (każdy kanał jest konfi gurowany osobno) oraz posiadają przetworniki o rozdzielczości 14 bitów.
Moduły SmartStix I/O wyposażone są w diody LED informujące użytkownika o zasilaniu, komunikacji oraz konfiguracji modułu. Status komunikacji można monitorować również w sterowniku PLC i odpowiednio alarmować operatorów, jeśli nastąpi zerwanie połączenia.
Sieć CsCAN posiada rozgłoszeniowy charakter komunikacji dzięki czemu w łatwy sposób dane z układów wejść/wyjść można udostępniać do innych sterowników PLC pracujących w sieci. Dane wymieniane są z szybkością 125 kB/s, a w jednej sieci może pracować do 253 urządzeń.
SmartStix to rozwiązanie komunikujące się ze sterownikami Horner APG przy pomocy sieci CsCAN. Pozwala ona na zaadresowanie do 253 urządzeń w ramach jednej sieci, a dane pomiędzy modułami, a sterownikiem wymieniane są z prędkością do 125 Kb/s. W zależności od budowy sieci urządzenia mogą być montowane w odległości nawet 2000 metrów od sterownika przy zastosowaniu odpowiednich wzmacniaczy sygnału. Funkcjonalność ta pozwala na znaczne oddalenia modułów względem jednostki centralnej, dzięki czemu SmartStix idealnie nadaje się do systemów o architekturze rozproszonej.
Konfiguracja modułów SmartStix realizowana jest z poziomu narzędzia Cscape i ogranicza się podania adresu urządzenia w sieci oraz określenia adresów zmiennych pod którymi będą mapowane dane pochodzące z oddalonych układów. W modułach analogowych należy dodatkowo wybrać tryb pracy kanału – warto dodać, że każdy kanał konfigurowany jest oddzielanie więc nie ma problemu aby jeden SmartStix pracował w kilku standardach jednocześnie.

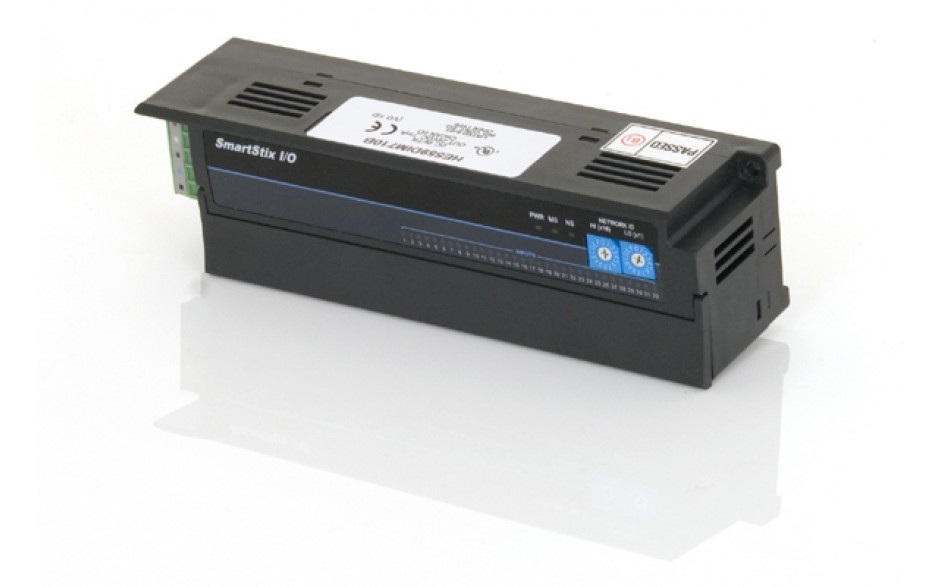

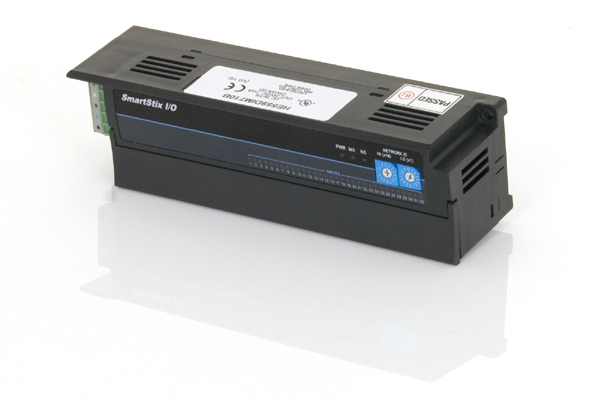

Wszystkie moduły SmartStix wyposażone są w 3 diody informujące użytkownika o statusie zasilania, komunikacji oraz konfiguracji modułu. Przy ich pomocy w szybki sposób można sprawdzić czy moduł pracuje prawidłowo w systemie. Oprócz tego status komunikacji z każdym modułem można monitorować w sterowniku i odpowiednio alarmować operatorów jeśli nastąpi utrata komunikacji lub jakikolwiek inny problem. Moduły dyskretne posiadają dodatkowo diody LED informujące o aktualnym stanie wejścia/wyjścia.

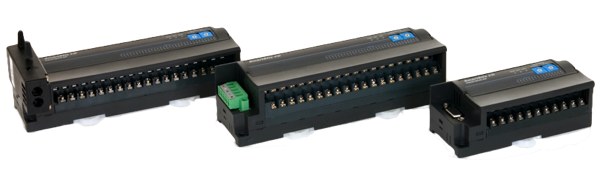

SmartStix w zależności od modelu występują w wersji 16 lub 32 punktowej i różnią się między sobą typem i ilością obsługiwanych sygnałów. W przypadku rozszerzeń dyskretnych, wyróżnia się moduły tranzystorowe i przekaźnikowe, analogowe mogą współpracować z sygnałami prądowymi lub napięciowymi, a wbudowane 14 bitowe przetworniki gwarantują wysoką dokładność pomiaru.
Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
| Produkt | Cena netto | ||
|---|---|---|---|
 |
3 370 PLN |
||
 |
SmartStix I/O; 12 wejsć analogowych (+/-10VDC, 0-20mA) ; CsCAN Kod produktu: HE559ADC970 Zobacz w sklepie » |
3 120 PLN |
|
|
|
1 980 PLN |
||
|
|
2 270 PLN |
||
|
|
SmartStix I/O; 16 wyjść dyskretnych przekaźnikowych 2A ; CsCAN Kod produktu: HE559DQM602 Zobacz w sklepie » |
1 680 PLN |
