QuickPanel+
/ nowoczesny panel operatorski HMI

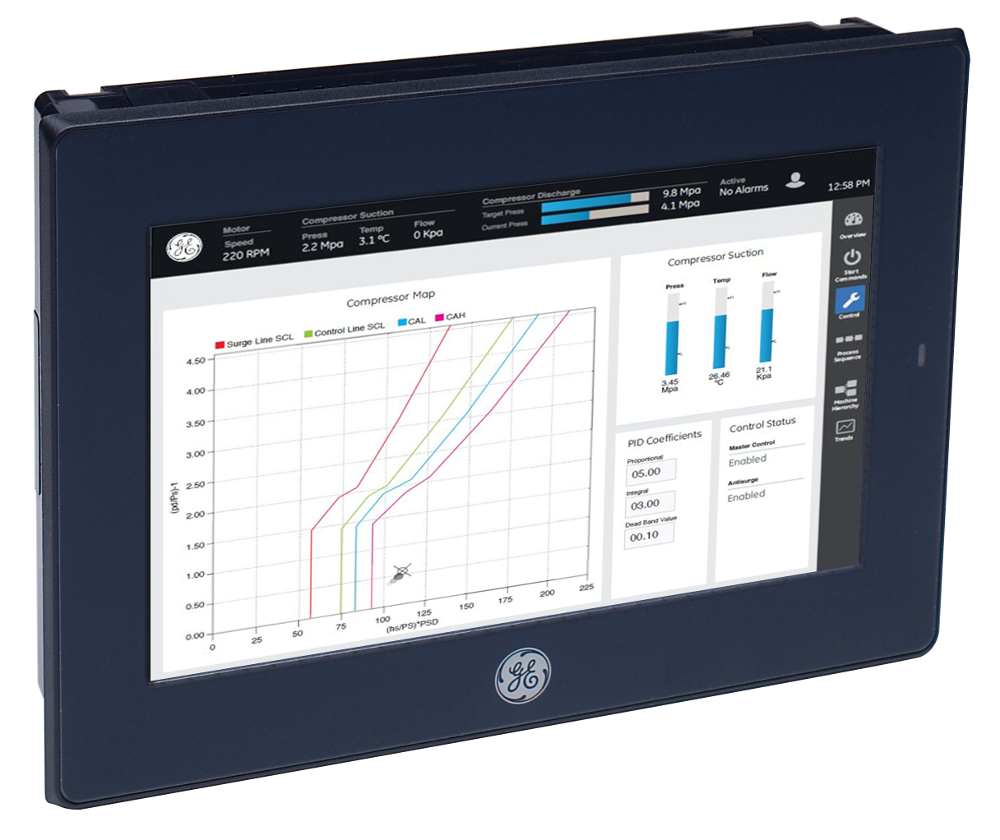

QuickPanel+ to nowa seria paneli operatorskich od Emerson Industrial Automation&Controls bazująca na technologii zapewniającej najwyższą wydajność, która daje nowe możliwości w zakresie wizualizacji, sterowania oraz efektywnej i intuicyjnej obsługi maszyn, urządzeń oraz linii technologicznych.

  • system operacyjny Windows Embedded Compact 7

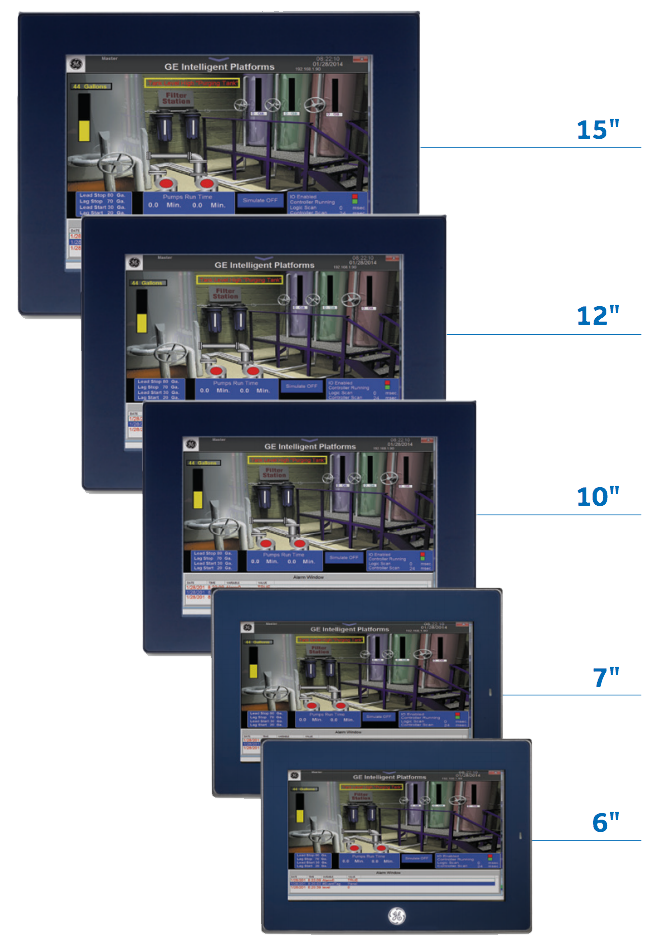

  • ekrany dotykowe 6", 7", 10", 12" i 15"
  • porty RS232, RS232/422/485, Ethernet, USB oraz slot MicroSD, obsługa ponad 40 protokołów komunikacyjnych
  • zintegrowane funkcje View, Control (5 języków programowania) oraz Historian Collector
  • w pełni funkcjonalna przeglądarka z obsługą opcji multimedialnych i HTML 5
  • matryca multi-touch w 7", 10", 12" i 15"
  • obsługa kart pamięci do 32GB - zbieranie danych w panelu
  • funkcje terminalowe i zdalny dostęp
  • obsługa skryptów i alarmów
  • obsługa aplikacji wielojęzycznych


Panele operatorskie serii QucikPanel+ to nowoczesne rozwiązanie firmy Emerson Industrial Automation&Controls wykorzystywane zarówno w prostych maszynach, jak i w większych, rozproszonych systemach automatyki, gdzie pełnią rolą lokalnej wizualizacji i kontroli sterowanego obiektu. Oprócz wizualizacji bieżących danych oraz obsługi stanów alarmowych, QuickPanel+ wykorzystywane są również do generowania raportów, rejestrowania danych produkcyjnych oraz do sterowania (funkcja Control). Możliwości komunikacyjne pozwalają na wykorzystanie ich w systemach sterowania pochodzących od różnych dostawców.


Wysoka jakość i wydajność

Wszystkie panele wyposażone zostały w procesor 1GHz oraz od 256 MB do 1 GB pamięci RAM i ROM, co gwarantuje obsługę rozbudowanych aplikacji wizualizacyjnych szybko i płynnie. Interfejs operatorski wyposażony jest w ekran o wysokiej rozdzielczości i podświetleniu LED oraz matrycę dotykową obsługującą MultiTouch (Two-Point).

Jedno urządzenie - 3 funkcje

QuickPanel+ to rozwiązanie, które integruje w sobie zarówno funkcje wizualizacyjne (moduł View), jak i sterowanie (moduł Control) oraz udostępnianie danych do oprogramowania Historian. Wszystko konfigurowane jest z jednego miejsca z poziomu oprogramowania Machine Edition, dzięki czemu programowanie urządzenia jest szybkie i przyjazne dla inżyniera.

Współpraca z przemysłową bazą danych

Odpowiednia konfiguracja panelu umożliwia przesyłanie informacji procesowych do przemysłowej bazy danych Historian, przy jednoczesnym wykorzystaniu mechanizmu Store & Forward, odpowiedzialnego za lokalne składowanie danych w przypadku wykrycia problemów z komunikacją do bazy. W momencie przywrócenia komunikacji, dane w sposób automatyczny zostają przesyłane w odpowiednie miejsca archiwum wraz z metką czasową.

Windows EC7 i HTML5 w standardzie

QuickPanel+ wyposażony jest w system operacyjny Windows Embeded Compact 7 z obsługą HTML5. Otwiera to przed panelem operatorskim nowe możliwości w zakresie raportowania, zdalnego dostępu do ekranów operatorskich, a także szkolenia obsługi i personelu wykorzystując wbudowane w HMI opcje multimedialne (obsługa Audio In/Out oraz Video).

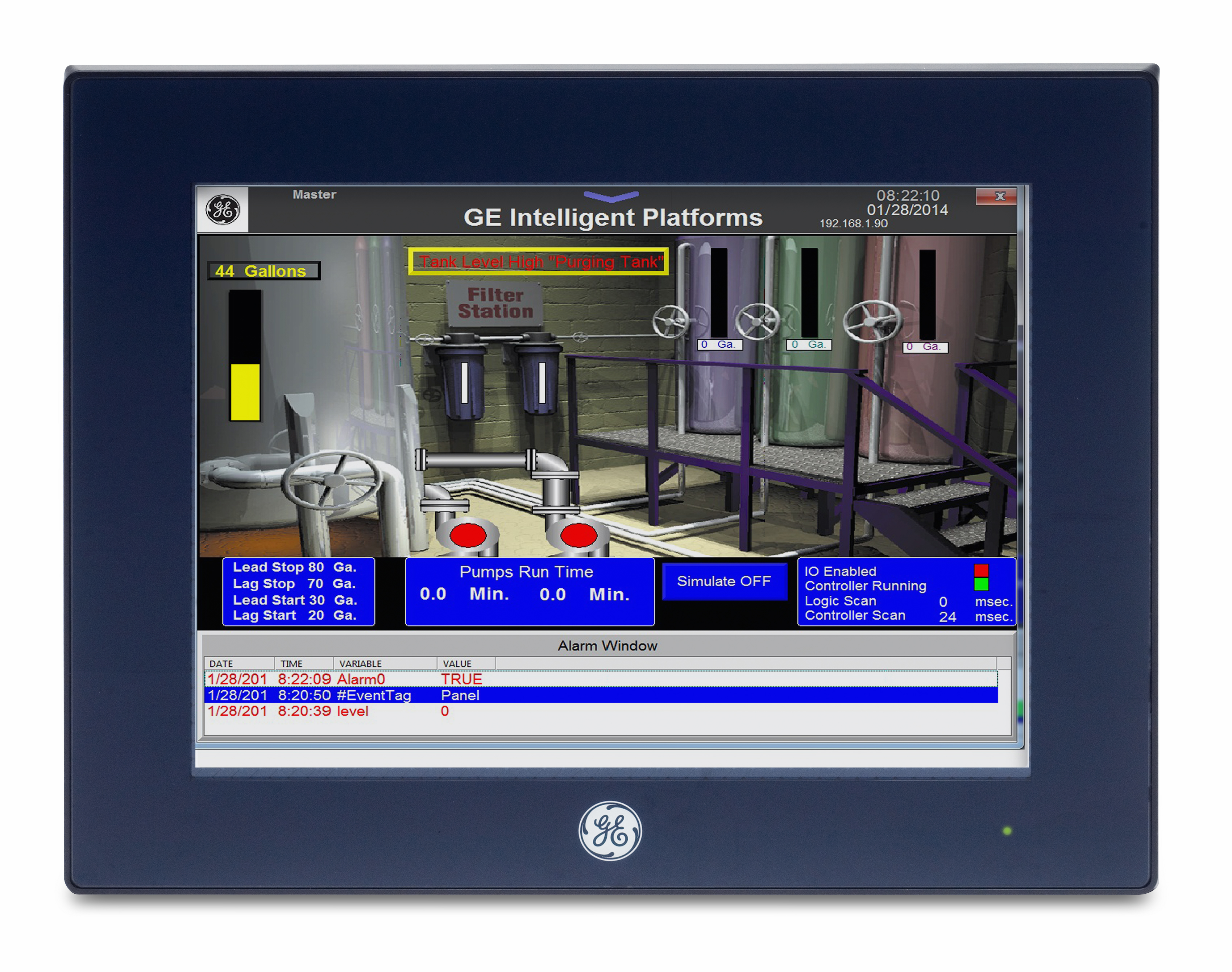

Wizualizacja pracy


Moduł View pozwala na realizację zadań związanych z wizualizacją pracy oraz zadawania parametrów. Standardowo wbudowana w panel licencja pozwala na zbudowanie aplikacji obsługujących do 8000 zmiennych. Wystarcza to w zupełności na obsługę wizualizacji wmałych i średnich systemów automatyki. Standardowo dostępne są też funkcje obsługi alarmów, receptur, skryptów oraz animacji obiektów graficznych.



Poznaj nowe technologie w QuickPanel+

Możliwości PLC w panelu HMI


QuickPanel+ wyposażony jest w funkcję Control pozwalającą na budowanie i uruchamianie algorytmów sterowania. Program można przygotować w 5 językach programowania: LD, SFC, ST, IL oraz FBD. Obsługa sygnałów obiektowych realizowana jest przy pomocy układów wejść/wyjść podłączanych do wbudowanego w QuickPanel+ portu szeregowego lub Ethernet. Konfiguracja jest bardzo prosta - wspólna baza zmiennych dla sterowania i wizualizacji ogranicza czas wdrożenia, eliminując konieczność ponownego wprowadzania nazwy zmiennych, a obszerna biblioteka gotowych, animowanych obiektów graficznych upraszcza wizualizację parametrów pracy.

Składowanie danych w bazie Historian


Proficy Historian

Wbudowany w QuickPanel+ Historian Collector umożliwia przesyłanie informacji procesowych bezpośrednio do przemysłowej bazy danych Historian, przy jednoczesnym wykorzystaniu mechanizmu Store&Forward, odpowiedzialnego za lokalne składowanie danych w przypadku wykrycia problemów z komunikacją do bazy. W momencie przywrócenia komunikacji, dane w sposób automatyczny zostają przesyłane w odpowiednie miejsca archiwum.

Łatwa konfiguracja i szybkie programowanie


QuickPanel+ do konfiguracji i programowania wykorzystuje to samo środowisko programistyczne Machine Edition, co pozostałe urządzenia Emerson Industrial Automation&Controls (dawne GE Fanuc). Dzięki temu integracja HMI w systemie sterowania jest łatwa i szybka, ponieważ korzystamy ze wspólnej bazy zmiennych oraz drivera komunikacyjnego, który konfiguruje się automatycznie do wymiany danych ze sterownikami PLC i kontrolerami PAC od Emerson.

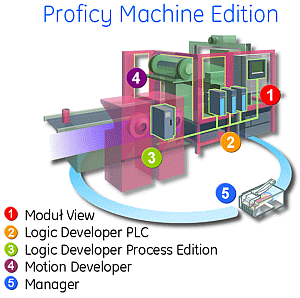

Proficy_Machine_Edition

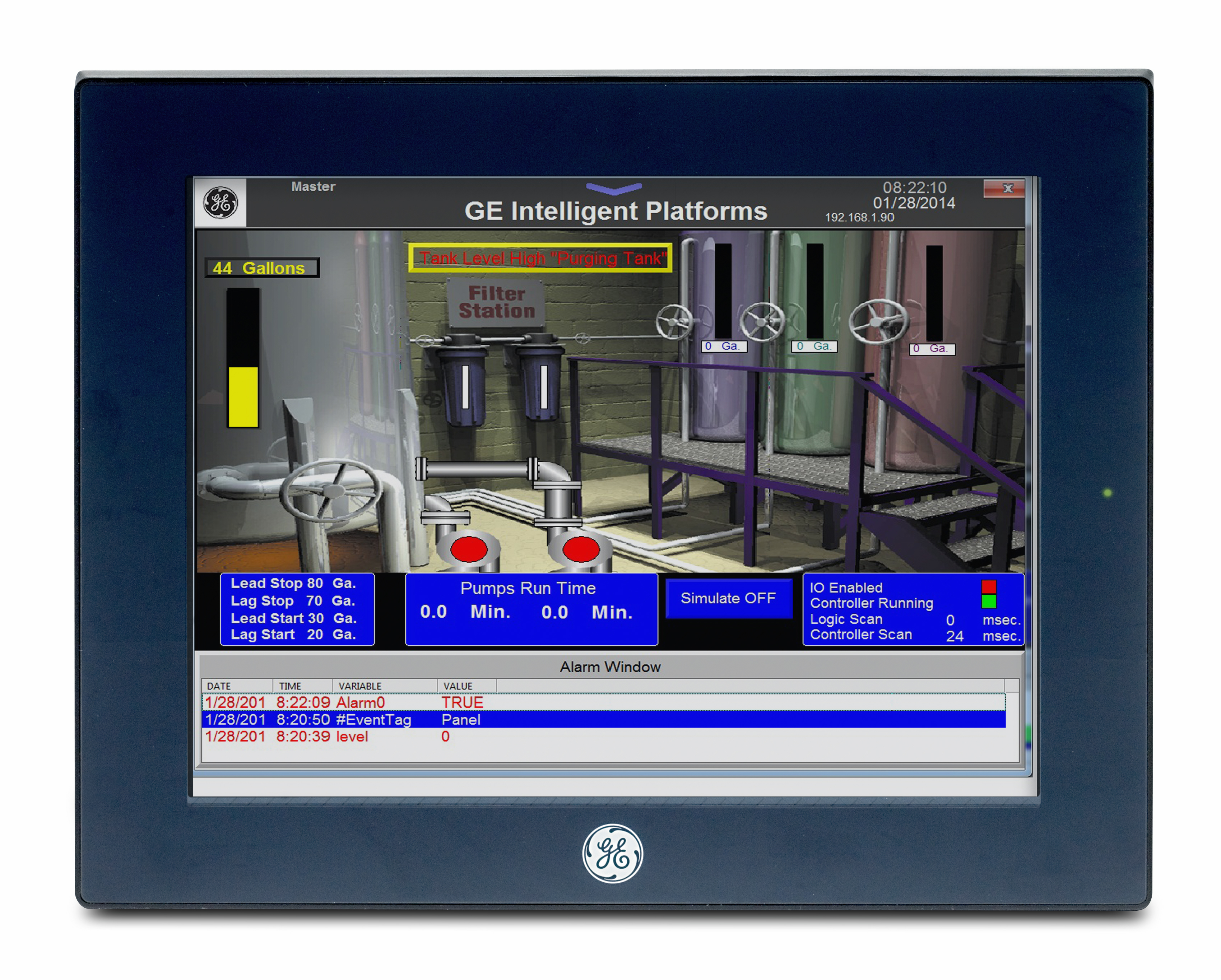

Wysoki komfort obsługi


QuickPanel+ wykorzystuje wyświetlacze nowoczesnej technologii, które podnoszą użytkownikom komfort obsługi: pojemnościowy ekran multi-touch, wysoka rozdzielczość ekranu, obsługa 65k kolorów i podświetlenie LED gwarantują wysoką jakość wyświetlanych ekranów.

W pełni funkcjonalna przeglądarka


HTML5

QuickPanel+ zapewnia wyższy poziom wszechstronności dla operatorów, ponieważ wyposażony jest w pełni funkcjonalną przeglądarkę Internet Explorer wspierającą HTML5, obsługiwaną w systemie Windows Embedded Compact 7. Pełna interaktywność i wsparcie dla obsługi multimediów oznacza, że użytkownik może szybko i łatwo uzyskać dostęp do sieci Internet lub Intranet, aby przeglądać filmy szkoleniowe, generować raporty, uzyskać dostęp do dodatkowych informacji oraz połączyć się z panelem w sposób zdalny.

Przenoszenie aplikacji przy pomocy karty pamięci


QuickPanel+ pozwala na przenoszenie aplikacji wizualizacyjnej oraz programu sterującego na inny panel operatorski bez używania komputera PC. W tym celu wystarczy zainstalować kartę pamięci w slocie SD oraz wykonać kopię projektu na kartę (ikona dostępna na pulpicie) Aktualizacja programu przy pomocy karty wymaga jedynie uruchomienia panelu z zainstalowaną kartą SD, na której przechowywana jest kopia aplikacji.

Proficy_Machine_Edition

Certyfikat ATEX


QuickPanel+ dostępne są w wersji pozwalającej na pracę w strefie zagrożonej wybuchem. Posiadają certyfikat ATEX Zone 2 (dla gazów) oraz ATEX Zone 22 (dla pyłów).

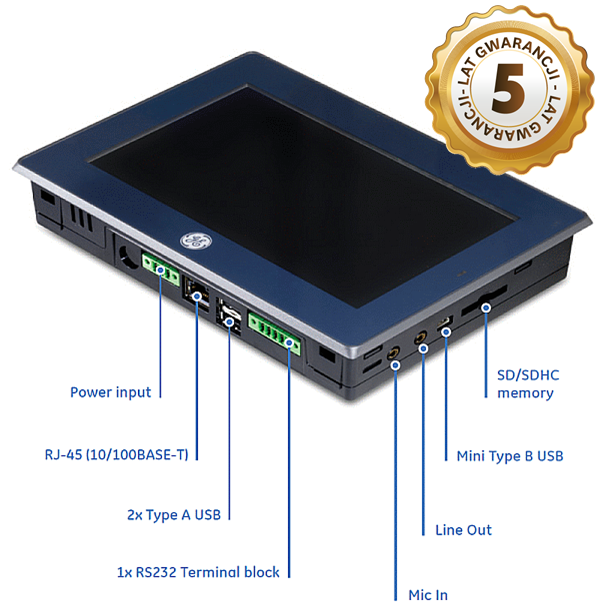

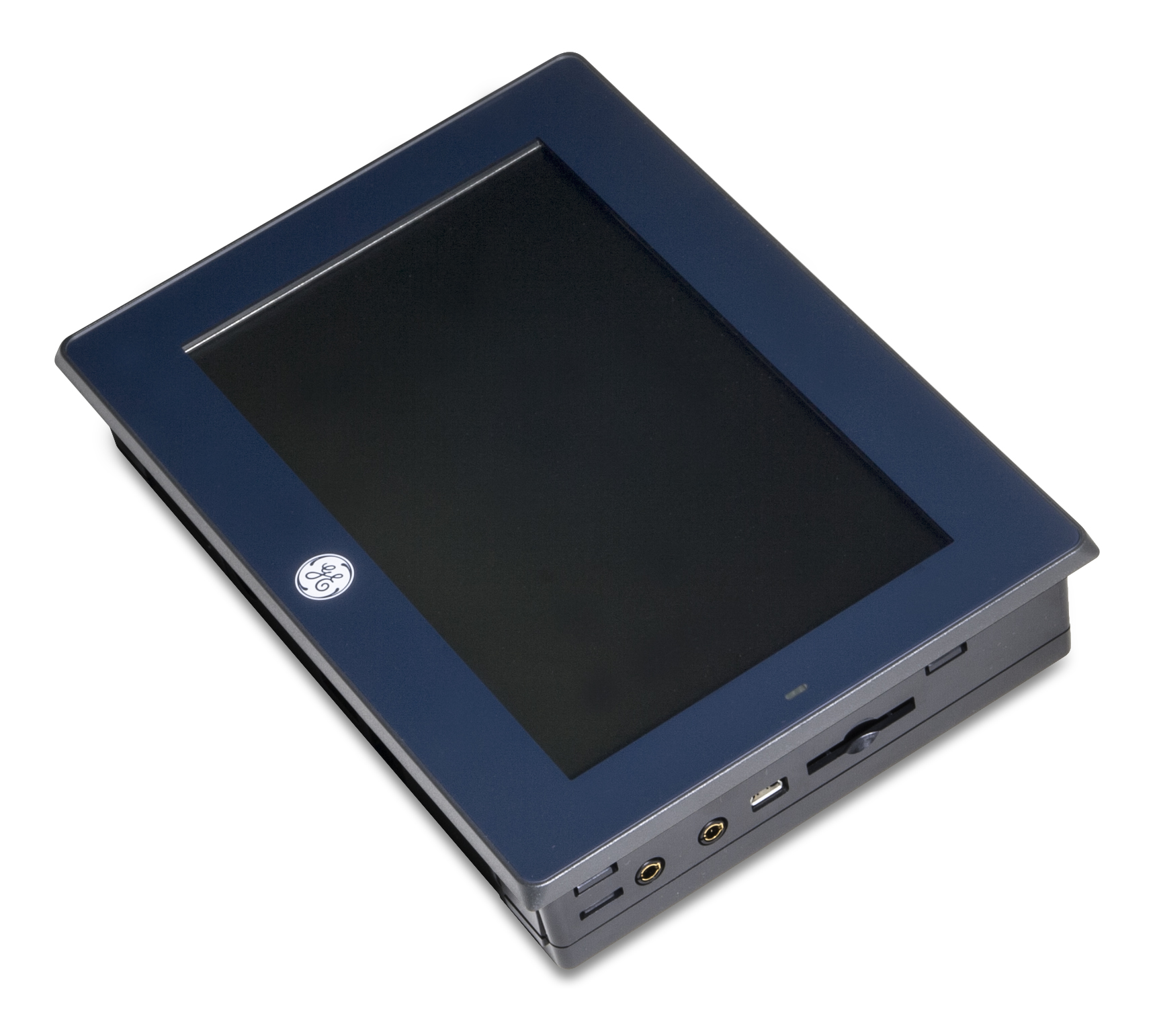

Wbudowane porty komunikacyjne


QuickPanel+ wyposażony jest w kilka interfejsów komunikacyjnych pozwalających na wymianę danych z większością urządzeń pracujących w systemach automatyki. Standardowym wyposażeniem jest co najmniej jeden port Ethernet 10/100 mbps oraz port szeregowy RS232/485. Panel wyposażony jest również w porty USB Host i Client, pozwalające podłączyć zewnętrzną klawiaturę lub myszkę.

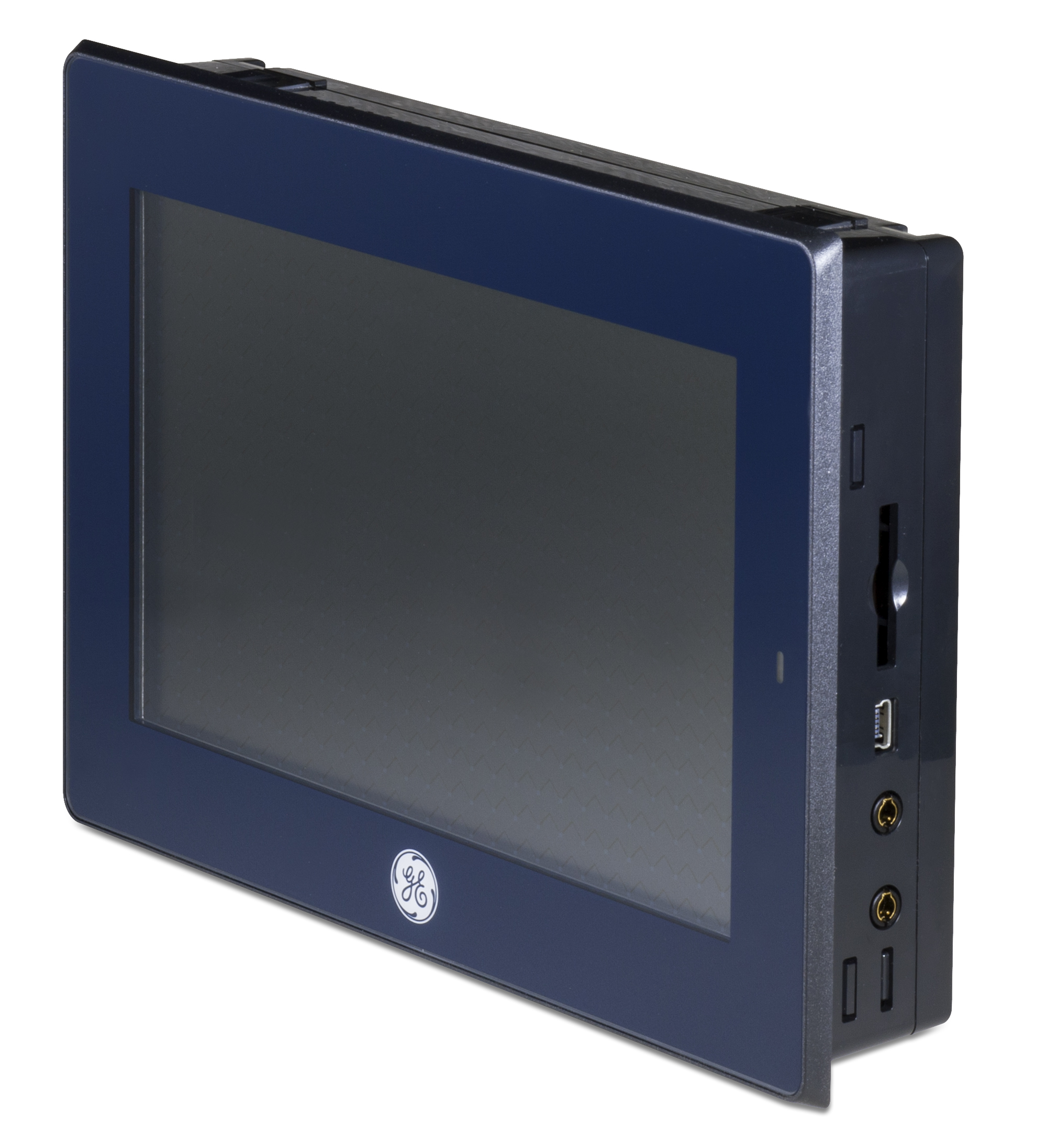

Porty Audio


Wbudowany w panel port Audio In oraz Audio Out dają możliwość obsługi dźwięków. W połączeniu z obsługą HMTL5 możliwe jest odtwarzanie na panelu przygotowanych filmów instruktażowych pozwalających na szybsze szkolenie operatorów.

Obsługa HTTP i FTP Server


Panele standardowo wyposażone są w obsługę serwera FTP. Przy jego pomocy możliwe jest przeglądanie zawartości pamięci oraz karty SD zainstalowanej w panelu za pośrednictwem sieci Ethernet. Panel pozwala na jednoczesne połączenie 10 klientów FTP i automatycznie rozłącza sesję, jeśli połączenie jest nie utrzymywane przez 5 minut.

ftp

Obsługa OPC Alarms&Events


W dużych aplikacjach sterujących, gdzie w jednej sieci pracuje kilkanaście paneli, bardzo przydatna jest funkcjonalność OPC Alarms&Events. Pozwala ona na obsługę zdarzeń i alarmów (zatwierdzanie, kasowanie, akceptowanie) na wszystkich panelach pracujących w sieci. Raz zdefiniowane w panelu alarmy są propagowane do wszystkich klientów OPC A&E, zapewniając ich obsługę z dowolnego miejsca oraz spójność danych w całym systemie.

Praca jako węzeł rozbudowanej sieci przemysłowej


QuickPanel+ to rozwiązanie, które pod względem prostoty tworzenia aplikacji, obsługi alarmów czy generowania raportów niewiele ustępuje oprogramowaniu wizualizacyjnemu SCADA. Dodatkowe zalety wynikające z ich budowy, a więc niewielkie rozmiary, czytelny - dotykowy ekran operatorski czy wysoka odporność i niezawodność, powodują, że rozwiązania te coraz częściej stosowane są jako stacje wizualizacyjne w systemach SCADA

  IC755CSS06RDA IC755CSW07CDA IC755CSS10CDA IC755CSS12CDB IC755CSS15CDA
  View&Control View&Control View&Control View&Control View&Control
Panel operatorski
Matryca 6", TFT 7", TFT 10", TFT 12", TFT 15", TFT
Rozdzielczość 320x240 800x480 800x600 800x600 1024x768
Panel dotykowy rezystancyjny pojemnościowy pojemnościowy pojemnościowy pojemnościowy
Pamięć graficzna współdzielona współdzielona współdzielona współdzielona współdzielona
Procesor i pamięć
CPU FreeScale iMX535 1 GHz FreeScale iMX535 1 GHz FreeScale iMX535 1 GHz FreeScale iMX535 1 GHz FreeScale iMX535 1 GHz
ROM 256 MB 256 MB 512 MB 512 MB 1 GB
DRAM DDR 512 MB DDR 512 MB DDR3 1 GB DDR3 1 GB DDR3 1 GB
SRAM (podtrzymywane bateryjnie) 512 KB 512 KB 512 KB 512 KB 512 KB
System operacyjny Windows Embedded Compact 7 Windows Embedded Compact 7 Windows Embedded Compact 7 Windows Embedded Compact 7 Windows Embedded Compact 7
Interfejsy
Szeregowy 1 x RS232 1 x RS232 1 x RS232
1 x RS232/422/485
1 x RS232
1 x RS232/422/485
1 x RS232
1 x RS232/422/485
Ethernet 1 x 10/100BaseT 1 x 10/100BaseT 2 x 10/100BaseT 2 x 10/100BaseT 2 x 10/100BaseT
USB Host 2 x USB 2.0 (typ A) 2 x USB 2.0 (typ A) 2 x USB 2.0 (typ A) 2 x USB 2.0 (typ A) 2 x USB 2.0 (typ A)
USB Slave 1 x USB 2.0 (typ B, mini) 1 x USB 2.0 (typ B, mini) 1 x USB 2.0 (typ B, mini) 1 x USB 2.0 (typ B, mini) 1 x USB 2.0 (typ B, mini)
Dźwięk 1 x Line Out, 1 x Mic In 1 x Line Out, 1 x Mic In 1 x Line Out 1 x Line Out 1 x Line Out
Slot kart SD 1 x SD/SDHC, 32GB 1 x SD/SDHC, 32GB 1 x SD/SDHC, 32GB 1 x SD/SDHC, 32GB 1 x SD/SDHC, 32GB
Pozostałe parametry
Temperatura pracy 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C
Wymiary zewnętrzne [mm] 192x137x36 192x137x36 278x222x56 314x248x65 399x323x70
Otwór montażowy [mm] tak, VESA 75 183.5x128.5 266x210 302x228 379x305
Zabecpieczenie IP65 IP65 IP65 IP65 IP65
Zasilanie 24VDC ±20% 24VDC ±20% 24VDC ±20% 24VDC ±20% 24VDC ±20%
Pobór mocy 15W 15W 30W 30W 30W
