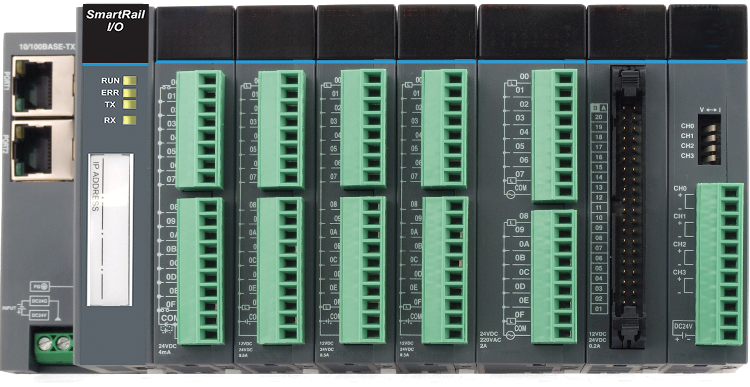

Modułowy układ wejść-wyjść do lokalnej lub oddalonej rozbudowy systemów sterowania Horner APG o obsługę większej ilości sygnałów obiektowych. Pełna elastyczność i skalowalność oraz prosta konstrukcja i konfiguracja.
Węzeł SmartRail I/O może być wyposażony w interfejs komunikacyjny pozwalający na komunikację w sieci Ethernet lub CsCAN. Dzięki temu układ można podłączyć do dowolnego sterownika Horner APG. Konfiguracja węzła z tego samego narzędzia, z którego programowane są również sterowniki, przyspiesza uruchomienie układu.
Konfi guracja węzła uwzględnia bogatą diagnostykę, z której możemy korzystać w logice programu. Dzięki temu mamy dostęp do informacji mówiących o wymianie danych, prawidłowej konfiguracji modułów sygnałowych, interfejsu oraz wersji firmware. Stan pracy węzła oraz bieżący stan sygnałów można dodatkowo obserwować na wbudowanych diodach LED.
Modułowo konstrukcja SmartRail I/O pozwala dobrać konfigurację sprzętową zgodną z potrzebami bez zbędnego przewymiarowania układu. Dzięki pracy w sieci Ethernet lub CsCAN, w systemie można zainstalować do 253 węzłów SmartRail I/O i rozproszyć je na dużym obszarze, rozbudowując układ w sposób oddalony.
Oferta SmartRail I/O obejmuje modułów dyskretnych tranzystorowych oraz 6 czterokanałowych modułów analogowych obsługujących sygnały prądowe, napięciowe termoparowe oraz rezystancyjne. Moduły analogowe pozwalają na konfigurację każdego kanału z osobna i posiadają przetwornik o rozdzielczości 12 bitów.
| HE599CNX100 | HE599ETX200 | HE599PBX100 | |
|---|---|---|---|
| Komunikacja | |||
| Port komunikacyjny | CsCAN, 5 PIN | Modbus TCP, 10/100 Mbps, wbudowany switch dwuportowy | Profibus DP, DB9 |
| Maksymalna liczba modułów w węźle | 8 | 8 | 8 |
| Maksymalna szybkość komunikacji | 125 kbps | 100 Mbps | 9.6 k do 12 Mbps |
| Maksymalna długość sieci | do 2000m (z repeaterami) | 100m pomiędzy węzłami | do 1200m |
| Maksymalne ilości obsługiwanych sygnałów | |||
| Maksymalna ilosć DI | 2048 | 2048 | 2048 |
| Maksymalna ilosć DO | 2048 | 2048 | 2048 |
| Maksymalna ilość AI | 512 | 512 | 512 |
| Maksymalna ilość AO | 512 | 512 | 512 |
| Pozostałe parametry | |||
| Montaż | szyna DIN | szyna DIN | szyna DIN |
| Zakres temperatur pracy | -5...+50°C | -5...+50°C | 0...+50°C |
| Zasilanie | 19.2...28.8 VDC | 19.2...28.8 VDC | 19.2...28.8 VDC |
| Wymiary [mm] | 45 x 90 x 60 | 45 x 90 x 60 | 45 x 90 x 60 |
| Certyfikaty | CE, UL, C-UL | CE, UL, C-UL | CE, UL, C-UL |
| Moduły dyskretne wejściowe | |
|---|---|
| HE599DIM510 | 8 wejść dyskretnych 24 VDC |
| HE599DIM610 | 16 wejść dyskretnych 24 VDC |
| HE599DIM710 | 32 wejścia dyskretne 24 VDC |
| Moduły dyskretne wyjściowe | |
| HE599DQM502 | 8 wyjść przekaźnikowych 2A |
| HE599DQM506 | 8 wyjść dyskretnych 12/24 VDC 0.2A |
| HE599DQM602 | 16 wyjść przekaźnikowych 2A |
| HE599DQM606 | 16 wyjść dyskretnych 12/24 VDC 0.2A |
| HE599DQM706 | 32 wyjścia dyskretne 12/24 VDC 0.2A |
| Moduły analogowe wejściowe | |
| HE599ADC170 | 4 wejścia analogowe prądowo-napięciowe; 0-20mA, 4-20mA, 0-10V, 12 bitów |
| HE599RTD100 | 4 wejścia analogowe rezystancyjne Pt-100 |
| HE599THM100 | 4 wejścia analogowe termoparowe J, K, T, R |
| Moduły analogowe wyjściowe | |
| HE599DAC101 | 4 wyjścia analogowe napięciowe; 0-10V, 12 bitów |
| HE599DAC106 | 4 wyjścia analogowe prądowe; 0-20mA, 4-20mA, 12 bitów |
| Moduły mieszane | |
| HE599DIQ512 | 8 wejść dyskretnych 12/24 VDC, 8 wyjść przekaźnikowych 2A |
| HE599MIX116 | 2 wejścia analogowe prądowo-napięciowe, 2 wyjścia analogowe prądowo-napięciowe; 0-20mA, 4-20mA, 0-10V, 12 bitów |
