Astraada GSM
/ komunikacja w systemach telemetrycznych i zdalnego dostępu

Globalny standard komunikacji

Globalny standard komunikacji pozwalający na pakietową transmisję danych jest, obok komunikacji radiomodemowej, jednym z najpopularniejszych sposobów wymiany danych w aplikacjach wymagających zdalnego monitoringu, sterowania i serwisu. Bazująca na infrastrukturze sieciowej należącej do dostawców telefonii komórkowej technologia jest idealnym rozwiązaniem w przypadku transmisji na bardzo duże odległości przy jednoczesnej redukcji kosztów ponoszonych na inwestycje i utrzymanie. Urządzenia Astraada GSM mogą pracować w pywatnych i pyblicznych sieciach APN, dzięki temau nadają się zarówno do dużych aplikacji rozproszonych w których użytkonicy postawili na właśną sieć jaki do małych systemów w których korzystamy z sieci publicznych.

Globalny standard komunikacji oznacza, że z modemów i routerów można korzystać w dowolnym miejscu, które ma dostęp do sieci GSM dowolnego operatora. To oznacza, że monitorować możemy obiekty znajdujące się poza granicami Polski, co ma bardzo duże znaczenie dla producentów maszyn których biznes opiera się o eksport produktów.

Komunikacja na duże odległości

Z uwagi na swoje właściwości oraz rozbudowaną infrastrukturę, komunikacja w standardzie GPRS/UMTS/3G/4G jest możliwa na bardzo duże odległości, dostępna w prawie każdym miejscu i co ważne zapewnia właściwą przepustowość i szybkość wymiany danych. Jest przy okazji niewrażliwa na ukształtowanie terenu, przeszkody terenowe, a montaż masztów antenowych i anten kierunkowych konieczny jest wyłacznie w miejscach o bardzo słabym zasięgu. Dzięki temu wdrożenie takiego systemu jest proste i co najważniejsze szybkie. Ten model komunikacji świetnie sprawdza się również podczas zdalnego powiadamiania przy pomocy SMS o wyjątkach/awariach występujących na obiektach.

Zastosowania Astraada GSM

1. Monitoring i zdalne sterowanie
   w systemach rozproszonych
2. Systemy powiadomień
   o awariach i wyjątkach
3. Monitorowanie magistral
   przesyłowych
4. Systemy zdalnego rozliczania
   zużycia mediów
5. Ochrona obiektów i zarządzanie
   automatyką budynkową
6. Komunikacja
   z oddalonymi maszynami
7. Infrastruktura
   i drogownictwo
8. Zdalny serwis
   urządzeń

Monitoring i zdalne sterowanie

Wyposażenie stacji dyspozytorskich w oprogramowanie SCADA, a obiektów terenowych urządzenia sterujące i modemy/routery Astraada GSM, pozwala na zdalny monitoring i sterowanie siecią obiektów rozproszonyych. Ze względu na uniwersalność oraz zasięg komunikacji, system może zostać rozproszony na szerokim obszarze i być zarządzany z jednej centralnej dyspozytorni. Taki model komunikacji jest bardzo popularny przede wszstkim w aplikacjach Wod-Kan.

Systemy powiadomień

Modemy Astraada GSM mogą być wykorzystywane na przykład w systemach ochrony środowiska, gdzie podłączone do urządzeń odpowiedzialnych za monitorowanie poziomów rzek oraz zanieczyszczeń przesyłają dane do centralnych dyspozytorni i służb ratwnictwa. Na ich podstawie odpowiednie jednostki są w stanie na czas zareagować na wypadek pojawiającego się zagrożenia które może objąć szeroki obszar.

Monitorowanie magistral przesyłowych

Wszędzie tam, gdzie parametry przesyłanego medium powinny być na bieżąco monitorowane oraz rejestrowane, można wykorzystać modemy GSM Astraada. W takich aplikacjach modemy instalowane są w określonych puntach pomiarowych na magistralach przesyłowych i co określony czas przesyłają informacje dotyczące podstawowych parametrów transportowanego medium. Na podstawie zebranych danych możliwe jest szybkie wykrycie awarii, co pozwala ograniczyć straty. Takie systemy spotykamy w branży Wod-Kan, ciepłowniczej, gazowniczej

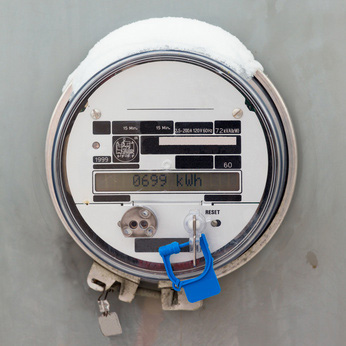

Zdalne rozliczanie zużycia mediów

Modemy bardzo często wykorzystywane są w systemach automatycznego odczytu liczników, gdzie cyklicznie przesyłają informacje o aktualnym zużyciu medium od danego dostawcy. W połączeniu z dedykowaną ofertą na karty telemetryczne do zastosowań przy zdalnym odczycie liczników, koszty eksploatacji można ograniczyć do minimum, zapewniając jednocześnie dostęp do aktualnych danych w każdym cyklu rozliczeniowym.

Ochrona obiektów i zarządzanie automatyką budynkową

Modemy są bardzo często wykorzystywane w systemach inteligentnych budynków. Podłączone do systemu alarmowego mogą przesyłać informacje o występujących alarmach do pracowników ochrony oraz właścicieli obiektów, a także pozwalają na zdalne sterowanie i monitoring (z urządzeń mobilnych) systemu inteligentnego budynku.

Komunikacja z oddalonymi maszynami

Modemy i Routery Astraada GSM są idealnym rozwiązaniem do zdalnego monitorowania parametrów pracy maszyn i urządzeń. Modem podłączony do portu komunikacyjnego sterownika lub innego urządzenia pozwala na zdalny dostęp do informacji statusowych, alarmowych, a także na zadawanie parametrów pracy.

Infrastruktura i drogownictwo

Modemy w takich systemach wykorzystywane są do przesyłania informacji na znakach zmiennej treści. Znaki zmiennej treści pozwalają na wyświetlanie aktualnych informacji dla użytkowników dróg. Dynamiczna forma umożliwia przekazywanie ważnych informacji, które ulegają zmianom w czasie. Wpływa to nie tylko na efektywność i jakość przekazywanych treści, ale również w znaczący sposób poprawia bezpieczeństwo i usprawnia ruch drogowy.

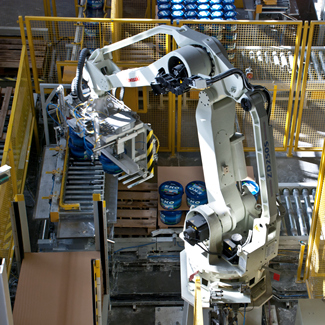

Zdalny serwis urządzeń

Routery Astraada GSM mogą być wykorzystane również jako moduły teleserwisowe. Przy ich pomocy uzyskujemy zdalny, bezpieczny dostęp do dowolnego urządzenia w oparciu o openVPN. Dzięki temu mamy możliwość zdalnego odczytania parametrów serwisowych, co pozwoli lepiej przygotować się do wyjazdu serwisowego, a nawet rozwiązać niektóre problemy bez potrzeby wyjazdu na obiekt.

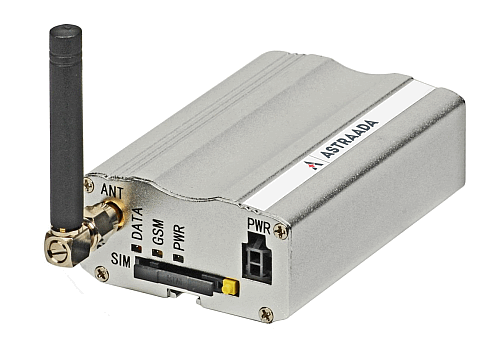

AS30GSM1xx – Terminale GSM/GPRS do ekonomicznej komunikacji w systemach telemetrycznych

	AS30GSM100P	AS30GSM101C
Modem GSM	Motorola 850/900/1800/1900 [MHz]	Telit 850/900/1800/1900
GPRS	Klasa 10	Klasa 10
Złącze antenowe	SMA, żeńskie (antena w standardzie)	SMA, żeńskie (antena w standardzie)
Interfejs komunikacyjny szeregowy	RS232, DB9	RS232, DB9
Interfejs komunikacyjny Ethernet	brak	brak
Złącze	DB-9	DB-9
Szybkosć komunikacji po stronie GSM [kbps]	GPRS, do 86 kbps	EDGE, do 296 kbps
Szybkośc komunikacji po stronie RS232 [bps]	Do 19200 bps	Do 19200 bps
Programowanie	w języku C, sterowanie przy pomocy komend AT	w języku C, Python, sterowanie przy pomocy komend AT
Konfiguracja	z poziomu Astraada GSM Manager	z poziomu wiadomości SMS
Obsługa standardu Modbus RTU	Tak	Tak
Zaimplementowana obsługa komunikacji SMS	Nie	Tak
Diody LED	PWR – zasilanie urządzenia GSM – zalogowanie w sieci GSM DATA – transmisja danych po GPRS	PWR – zasilanie urządzenia GSM – zalogowanie w sieci GSM DATA – transmisja danych po GPRS
Karta SIM	Złącze zewnętrzne Karta 3 V	Złącze zewnętrzne Karta 3 V
Wymiary	83 x 53.5 x 26 mm	83 x 53.5 x 26 mm
Zasilanie	5 – 30 VDC	5 – 30 VDC
Pobór prądu	0.3 A (max 0.9 A)	0.3 A (max 0.9 A)
Montaż	panelowy lub DIN	panelowy lub DIN
Zakres temperatur pracy modemu	-30 ÷ +70 °C	-30 ÷ +70 °C
Typ obudowy	Aluminiowa	Aluminiowa

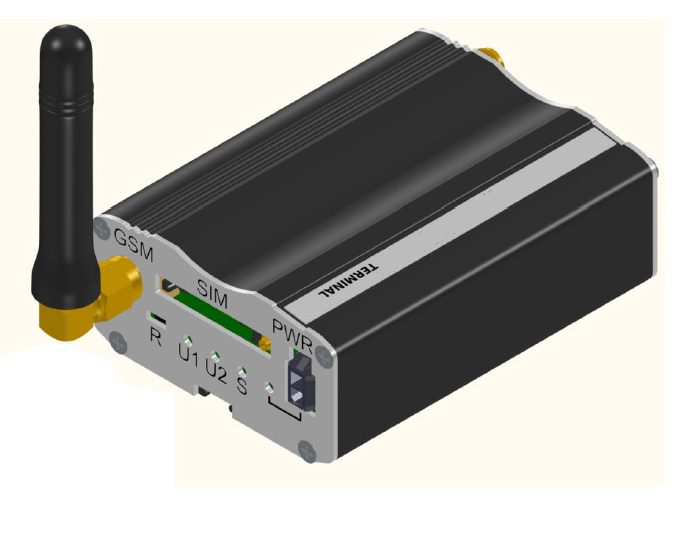

AS30GSM3xx – Routery przemysłowe do komunikacji w systemach telemetrycznych i do zdalnego dostępu openVPN

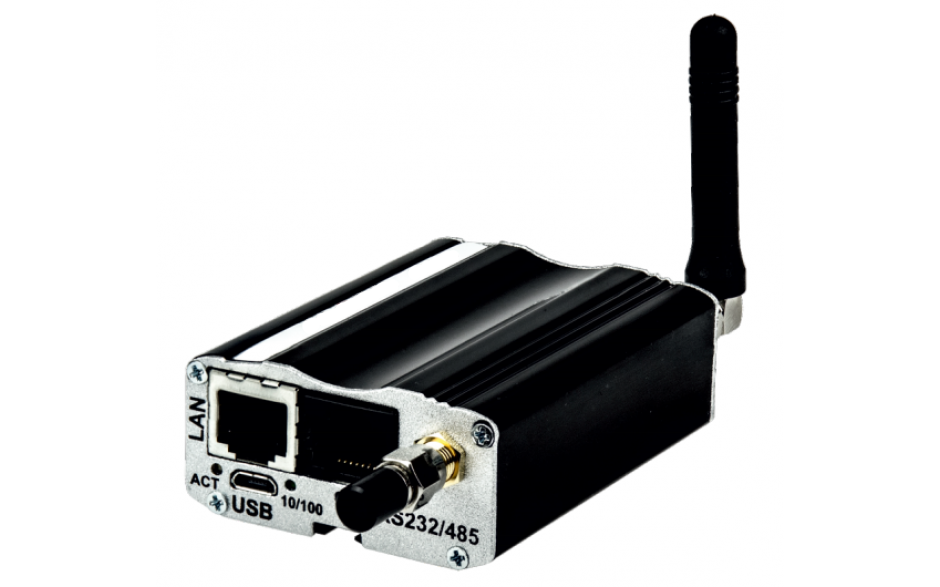

	AS30GSM310P	AS30GSM320P	AS30GSM31XP	AS30GSM32XP
Modem GSM	900/1800/2100 MHz
Lyp sieci	3G	4G	3G	4G
Standard sieci	UMTS	LTE Cat 4	UMTS	LTE Cat 4
Szybkość komunikacji	do 7.2 Mbit/s	do 150 Mbit/s	do 7.2 Mbit/s	do 150 Mbit/s
Złącze antenowe	SMA, żeńskie (antena w standardzie)
Interfejs komunikacyjny szeregowy	RS232 i RS485 na złączu RJ45
Interfejs komunikacyjny Ethernet	10/100 Mbps na złączu RJ45
Interfejs komunikacyjny USB	miniUSB 2.0
Interfejs Wi-Fi	brak		802.11b/g/n
Interfejs Bluetooth	brak		V4.1+EDR
Protokoły wbudowane	PPP, TCP/IP, UDP/IP, MMS, HTTP, HTTPS, SSL, FTP, FTPS, SMTP, SMTPS, NTP, NITZ, PING
Protokoły przemysłowe	Modbus RTU, Modbus TCP
Przekierowanie portów	Ipsec, OpenVPN
CPU	Cortex A7 528 MHz
Pamięć	256 MB RAM, 1024 MB MicroSD Tak
Programowanie	Python Script Interpreter, C, Bash
Diody LED	U1 - Obsługa przez użytkownika U2 - Router jest aktywny S – Wskazanie sieci PWR - zasilanie urządzenia
Wymiary	72 x 53.5 x 26 mm
Zasilanie	9 – 30 VDC
Waga	90 g
Wilgotność [%]	5~95%
Montaż	Szyna DIN (wymagany klips montażowy) panelowy (przykręcany do szafy)
Zakres temperatur pracy modemu	-20 ÷ +60 °C
Obsługiwana karta SIM	3.0V / 1.8V
Typ obudowy	Aluminiowa

AS30GSM4xxx – Routery przemysłowe do komunikacji w systemach telemetrycznych i do zdalnego dostępu openVPN

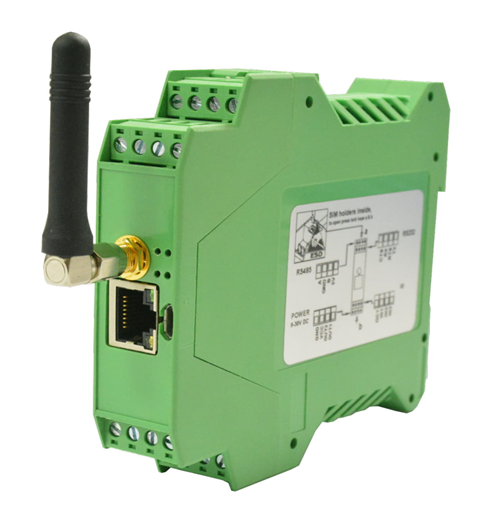

	AS30GSM210P	AS30GSM420P-IO
Modem GSM [MHz]	850/900/1800/1900	900/1800/1900
Złącze antenowe	SMA, żeńskie (antena w standardzie)	SMA, żeńskie (antena w standardzie)
Interfejs komunikacyjny szeregowy	RS232, RS485	RS232, RS485
Interfejs komunikacyjny Ethernet	10/100 Mbps	10/100 Mbps
Złącze RS232/485	RJ45	RJ45
Szybkość komunikacji po stronie GSM [mbps]	UMTS, do 7.2 mbps	LTE, do 150 mbps
Szybkość komunikacji po stronie RS232/485 [bps]	Do 19200 bps	Do 19200 bps
Programowanie	AT Commands, Python Script Interpreter, C, Bash	AT Commands, Python Script Interpreter, C, Bash
Obsługa standardu Modbus RTU	Tak	Tak
Obsługa standardu Modbus TCP	Tak	Tak
Zaimplementowana obsługa komunikacji SMS	Tak	Tak
Diody LED	PWR – zasilanie urządzenia GSM – zalogowanie w sieci GSM DATA – transmisja danych po GPRS	U1 - Obsługiwany przez użytkownika U2 – Router aktywny S – Wskazanie sieci i transmisja danych PWR – zasilanie Routera
Karta SIM	Złącze zewnętrzne Karta 3 V	Złącze wewnętrzne Karta 3 V
Wymiary	83 x 60 x 234 mm	116 x 100 x 23 mm
Zasilanie	6 – 30 VDC	9 – 30 VDC
Pobór prądu	0.3 A (max 0.9 A)	5W
Montaż	DIN	DIN
Zakres temperatur pracy modemu	-15 ÷ +45 °C	-20 ÷ +60 °C
Typ obudowy	Metalowa	Tworzywo
