AST-CON-485E

Ekonomiczna migracja z sieci szeregowej do sieci Ethernet

Wysoka przepustowość sieci Ethernet w połączeniu z łatwością rozbudowy o nowe urządzenia oraz szybką instalacją nowych magistral sprawiają, że coraz więcej użytkowników migruje z sieci szeregowej do sieci Ethernet. Unowocześnienie działającego systemu automatyki może być osiągnięte poprzez wymianę jego elementów na nowsze, kompatybilne z siecią Ethernet - niestety taka wymiana pociąga za sobą znaczne koszty. Alternatywnym podejściem jest zastosowanie ekonomicznych konwerterów (bram) sieci szeregowej na sieć Ethernet, które zintegrują nowsze i starsze elementy systemu. Konwerter AST-CON-485E jest pomostem pomiędzy protokołem Modbus RTU i Modbus TCP.

Tryby pracy SERWER i KLIENT

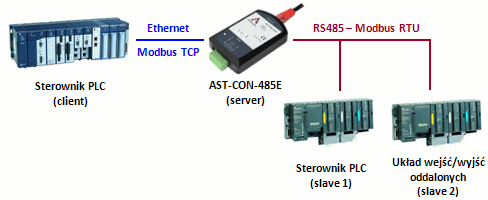

Konwerter AST-CON-485E może pracować w dwóch trybach: serwer (server) oraz klient (client). W trybie SERWER urządzenie znajduje zastosowanie jako element łączący system nadrzędny (komputer, panel, sterownik PLC) pracujący w sieci Ethernet (Modbus TCP) z urządzeniami wyposażonymi w port szeregowy RS-485 (Modbus RTU). W tym trybie AST-CON-485E otrzymuje od klienta polecenie w protokole Modbus TCP, które konwertuje do ramki Modbus RTU, a następnie wysyła do urządzeń docelowych i czeka ustawiony czas (timeout) na odpowiedź. Jeżeli ją otrzyma, to po konwersji z ramki Modbus RTU do ramki Modbus TCP, odpowiedź jest wysyłana z powrotem do klienta. Jeżeli po stronie RS-485 nie pojawi się odpowiedź w zadanym czasie (timeout), wtedy konwerter wysyła do klienta ramkę danych z kodem błędu.

Alternatywnym trybem jest praca jako KLIENT, który przeznaczony jest do łączenia systemów nadrzędnych bazujących na sieci szeregowej RS-485 (Modbus RTU), z urządzeniami wyposażonymi w port ETHERNET (Modbus TCP).

Konfiguracja z poziomu strony WWW

Konfiguracja urządzenia jest bardzo prosta i odbywa się z poziomu dowolnej przeglądarki stron WWW. Po jej uruchomieniu zamiast nazwy strony WWW należy wpisać domyślny adres IP konwertera: 1.168.0.10, co spowoduje wywołanie na ekranie okna konfiguracji. Interfejs użytkownika jest udostępniony w wersji polskiej i angielskiej.

Przemysłowe wykonanie

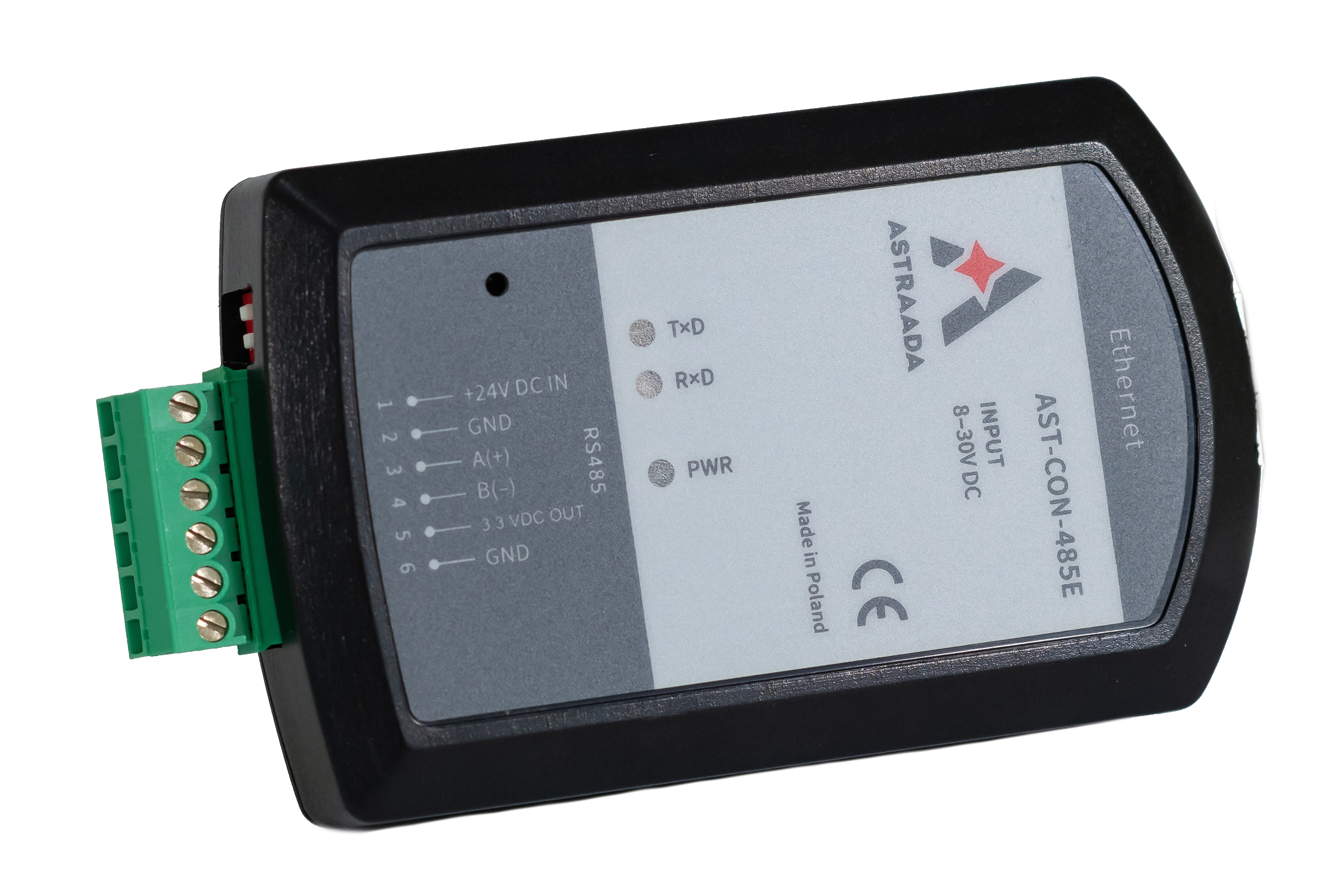

Konwerter AST-CON-485 posiada solidnie skonstruowaną obudowę o stopniu ochrony IP30 i wyposażony jest w złącze do montażu na szynie DIN (TS-35). Cechuje go szeroki zakres temperatur pracy od -20 do +60° C oraz możliwość zasilania źródłem prądu stałego 24 VDC (8...30 VDC) jak i zmiennego 24 VAC (+5% / -10%). Urządzenie objęte jest 24 miesięcznym okresem gwarancji.
