PACDiagnostic: monitoring sterowników PLC i kontrolerów PAC firmy Emerson z automatycznym raportowaniem

PACDiagnostic to rozwiązanie, które umożliwia zautomatyzowane generowanie raportów o stanie i pracy sterowników PLC i kontrolerów PAC firmy Emerson. Dzięki niemu użytkownik może łatwo monitorować pracę sterowników z serii VersaMax, a także kontrolerów PACSystems RSTi-EP, RX3i i RX7i.

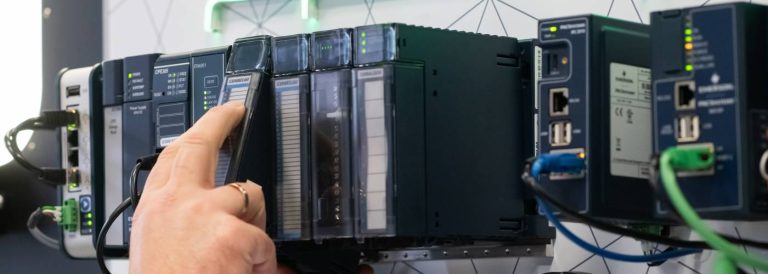

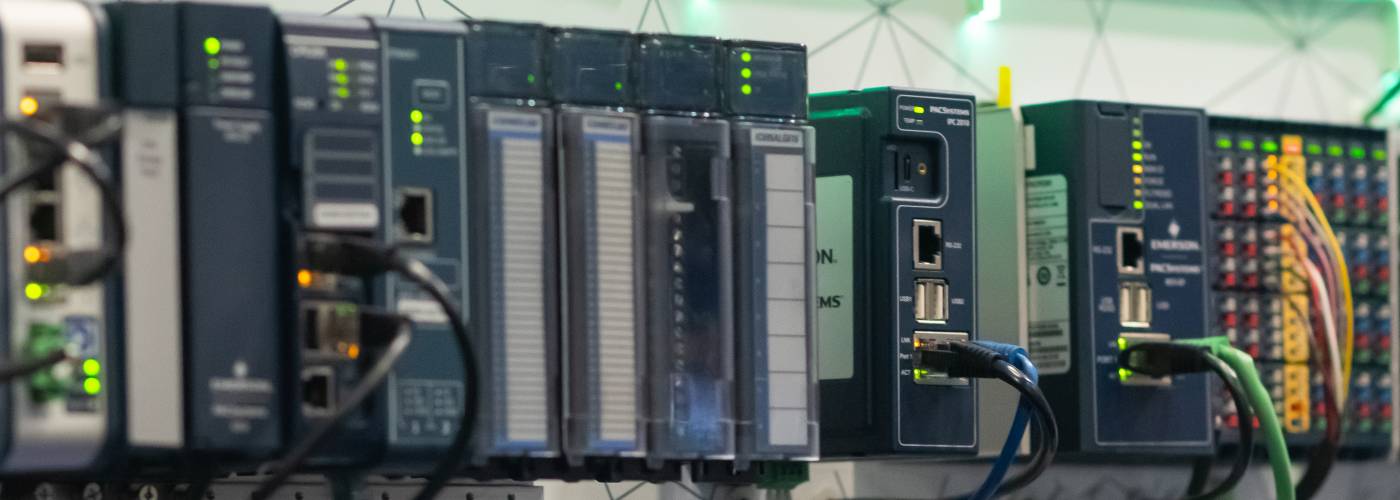

PACDiagnostic to gotowe, prekonfigurowane urządzenie w postaci komputera przemysłowego IPC firmy Emerson, z preinstalowanym oprogramowaniem diagnostyczno-raportującym. Urządzenie wykorzystuje wewnętrzny protokół serwisowy Emerson i w sposób automatyczny łączy się ze sterownikami PLC i kontrolerami PAC, aby pobrać z nich kluczowe dane diagnostyczne. Wśród nich znajdują się m.in. takie informacje, jak:

• typ sterownika, nazwa targetu i stan pracy,
• czy sterownika jest objęty OEM Lock i/lub Enhanced Security,
• stan baterii podtrzymującej pamięć sterownika,
• informacje o modułach w kasecie bazowej (numer katalogowy, seryjny, wersja firmware i data produkcji),
• aktywne wymuszenia (Force),

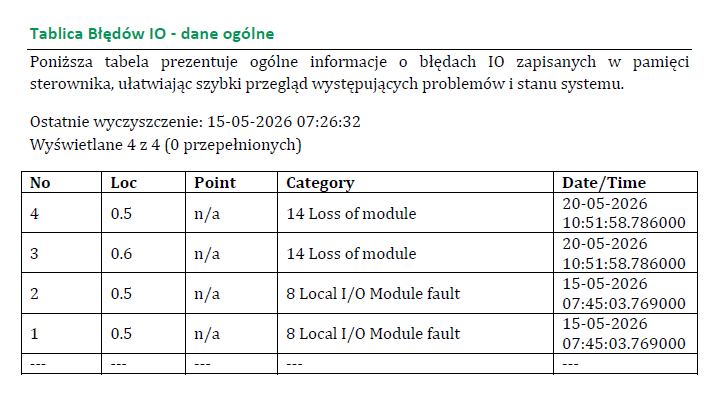

• tablica błędów PLC oraz I/O,
• tablica wyjątków interfejsu sieciowego,
• spis aktywnych połączeń sieciowych oraz portów w trybie nasłuchu,
• statusy skonfigurowanych połączeń SRTP, EGD oraz Modbus TCP,

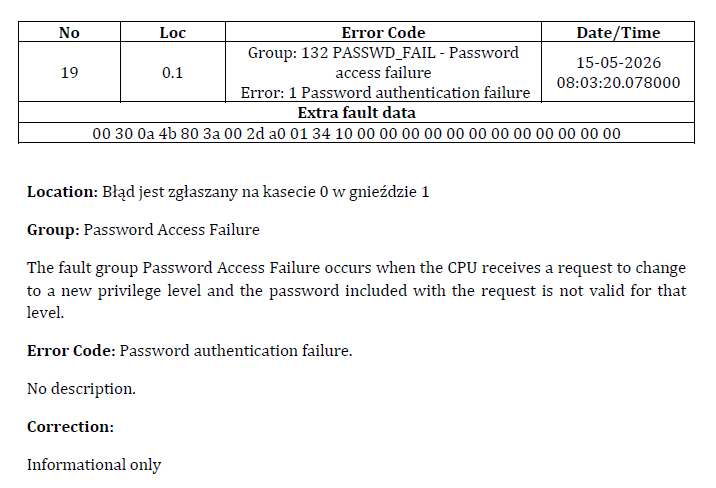

• dziennik zdarzeń (błędne wprowadzenie hasła, połączenie przez programistę, wgrywanie programu, zmiana wartości zmiennej na ruchu itd.).

Analiza kodów błędów z automatyczną interpretacją

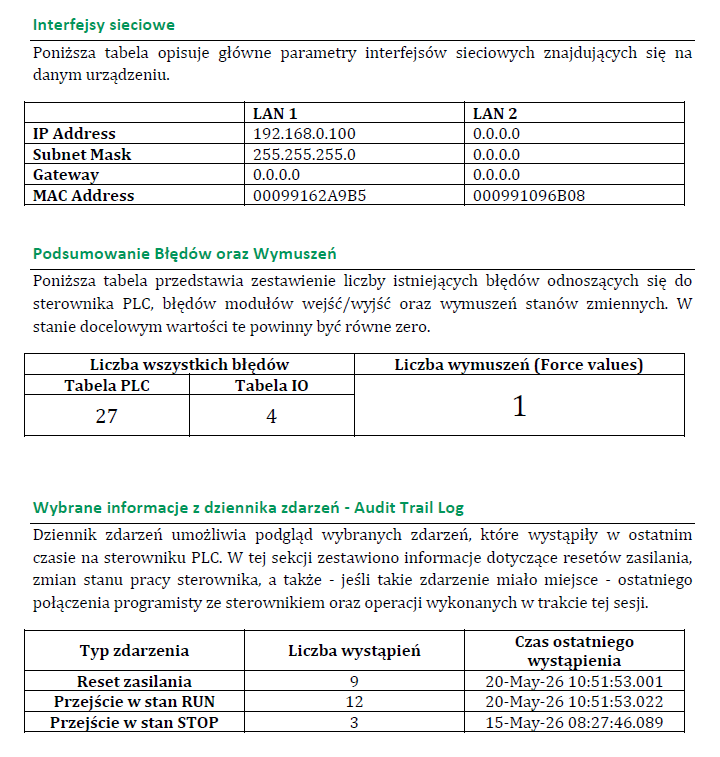

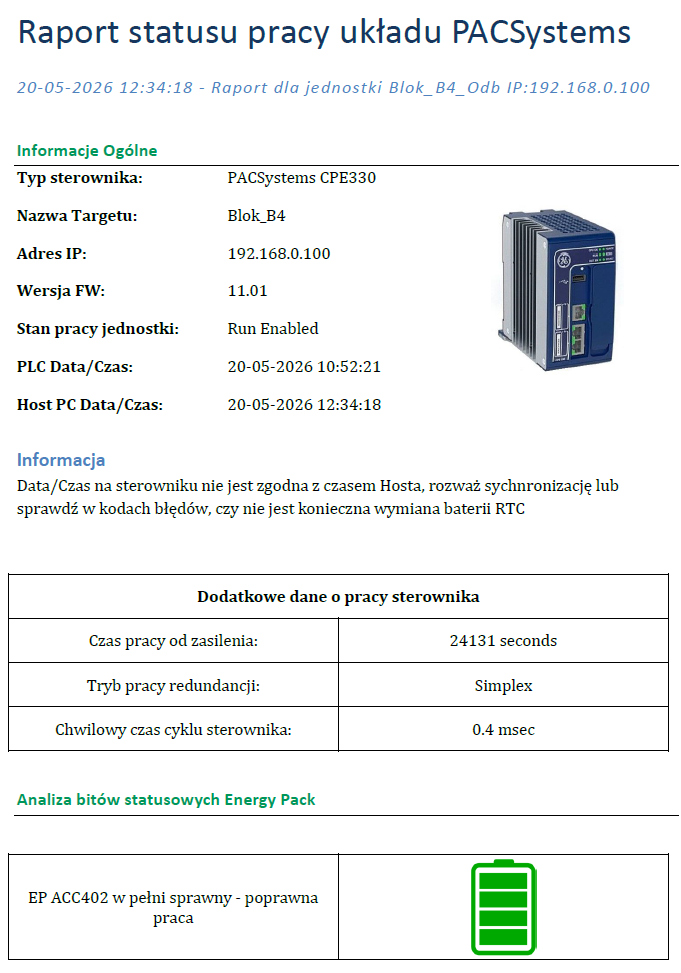

Surowe dane diagnostyczne wyciągnięte ze sterownika są jednak bardzo trudne w interpretacji. Aby je zrozumieć, konieczne byłoby żmudne analizowanie poszczególnych kodów i przeszukiwanie obszernej dokumentacji w celu znalezienia ich wyjaśnienia. Oprogramowanie PACDiagnostic automatyzuje ten proces, przekształcając surowe dane do postaci czytelnego i eleganckiego raportu, zawierającego wszystkie niezbędne informacje w przyjaznej, łatwej do odczytania formie.

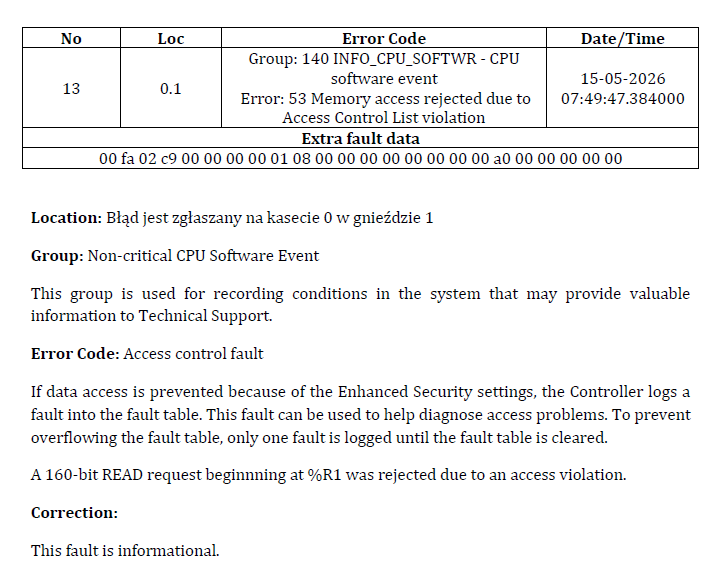

PACDiagnostic zawiera wbudowaną bazę dokumentacji technicznej sterowników, dostarczaną przez Emerson. Gdy raport zawiera kod błędu, system automatycznie wyszukuje opis błędu i umieszcza w raporcie pełne wyjaśnienie jego znaczenia oraz wskazówki naprawcze – bez konieczności ręcznego przeszukiwania dokumentacji. Podobnie jest w przypadku innych kodów diagnostycznych, dla których wyszukiwane są szczegółowe opisy. Skraca to czas diagnozy i minimalizuje ryzyko błędnej interpretacji zdarzeń.

Raport może być generowany na żądanie lub cyklicznie, a następnie przesyłany do centralnego folderu w urządzeniu, do którego dostęp możliwy jest przez protokoły FTP lub RDP . Jedno urządzenie PACDiagnostic może obsłużyć do 50 sterowników Emerson i zapisywać osobne raporty dla każdego monitorowanego urządzenia. Urządzenie działa w sieci w sposób pasywny, nie generując w niej żadnego innego ruchu poza żądaniem udostepnienia danych diagnostycznych, wysyłanym do urządzeń, które są monitorowane.

Prosta konfiguracja i wdrożenie na obiekcie

Aby uruchomić PACDiagnostics, nie ma konieczności ingerencji w aktualnie wgraną aplikację wystarczy wykonać dwa kroki:

• wypełnienie prostego pliku konfiguracyjnego z listą adresów IP monitorowanych urządzeń oraz częstotliwością raportowania,
• zdefiniowanie unikatowego adresu IP dla urządzenia – w podsieci, w której będzie ono pracowało.

Czas konfiguracji całości nie przekracza 10 minut, a instalacja na obiekcie to maksymalnie 30 minut. Zmiany dotyczące monitorowanych urządzeń oraz harmonogramu generowania raportów wprowadza się w dowolnym momencie przez edycję pliku tekstowego – bez instalacji dodatkowego oprogramowania.

Bezpieczny i niezawodny system raportujący stan urządzeń

PACDiagnostic dostarczany jest jako gotowe do natychmiastowego uruchomienia urządzenie przemysłowe o wysokim poziomie zabezpieczeń, gwarantowanym przez:

• certyfikację procesu produkcji zgodną z IEC 62443-4-1 (Emerson),
• wbudowany moduł Trusted Platform Module (TPM) 2.0 oraz Secure Boot,
• system Windows 11 IoT Enterprise LTSC – z zapewnionym długoterminowym wsparciem bezpieczeństwa,
• blokadę nieużywanych portów logicznych i interfejsów komunikacyjnych,
• brak połączenia z siecią zewnętrzną (urządzenie pracuje w izolowanej sieci OT).

PACDiagnostic to proste w użyciu rozwiązanie, ułatwiające spełnienie najwyższych wymagań w zakresie cyberbepieczeństwa.
