Zarządzanie zdarzeniami i alarmami w switchach Astraada NET
Kurs konfiguracji switchy zarządzalnych Astraada NET, odc. 9

W tym odcinku dowiesz się, jak poinformować użytkownika o wystąpieniu niepożądanych zdarzeń w sieci.

Po co stosuje się alarmowanie w Astraada NET?

Rozbudowywanie sieci komunikacyjnej wiąże się z odpowiednim jej zabezpieczeniem. Mowa tutaj nie tylko o profilaktyce przeciwko utracie komunikacji, ale również o systemie alarmów, który poinformuje użytkownika na wypadek wystąpienia np. nieautoryzowanego logowania, utraty zasilania jednego ze źródeł lub fizycznego zerwania komunikacji na jednym z portów.

Zarządzalne switche Astraada NET posiadają funkcje umożliwiające obsługę tego typu zdarzeń. Alarmy mogą być sygnalizowane nie tylko software’owo – za pomocą logów serwera, ale także sprzętowo – za pośrednictwem wbudowanych w switch wyjść przekaźnikowych. Możliwości te sprawiają, że osoba odpowiedzialna za konfigurację urządzeń sieciowych może stworzyć rozbudowany system alarmowania, składający się nie tylko z rejestru zdarzeń, ale również fizycznych sygnałów, które mogą być podłączone do urządzenia wykonawczego i na przykład sterować sygnalizacją świetlną lub np. uruchamiać odpowiednie procedury w razie wykrycia alarmu.

Konfiguracja sygnalizacji zdarzeń alarmowych za pomocą logów serwera

Aby skonfigurować alarmy, przejdź do grupy parametrów System Management -> Event Settings.

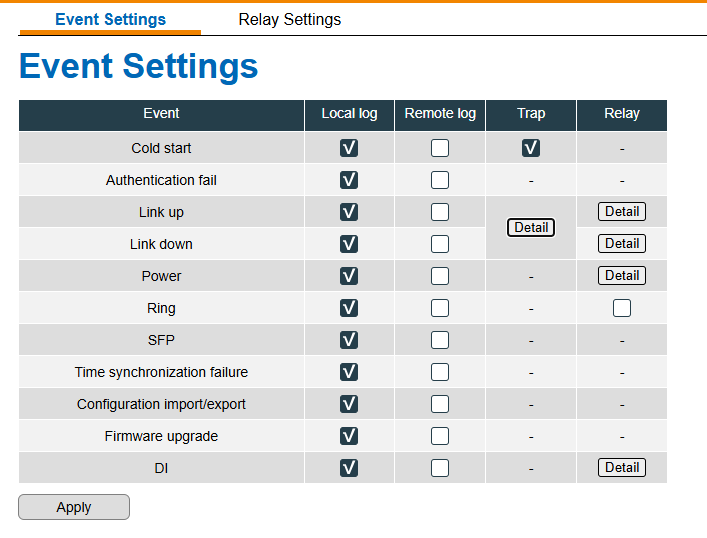

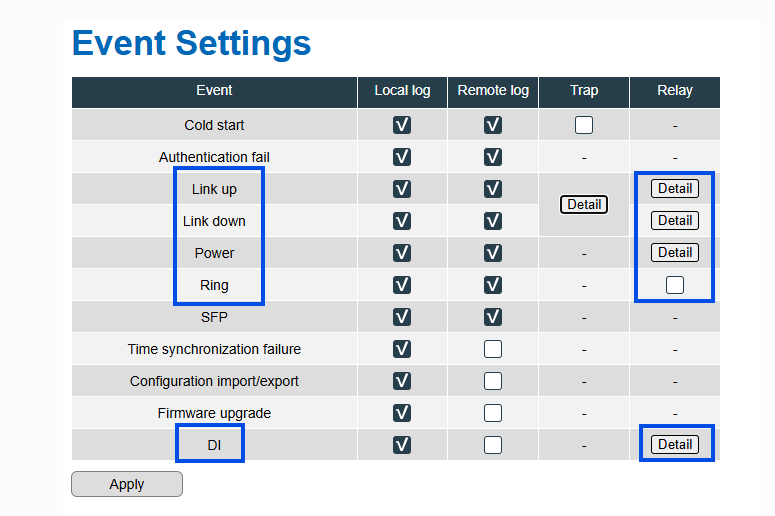

Zobaczysz okno konfiguracyjne Event Settings:

Znajduje się tutaj szereg zdarzeń, o których wystąpieniu switch będzie informował użytkownika. Poniżej znajdzie się lista wyjątków, których wystąpienie może być rejestrowane oraz krótkie wyjaśnienie ich znaczenia.

• Cold start – to alarm występujący w przypadku zaniku zasilania i jego ponownego załączenia. Informuje on użytkownika o tym, że wystąpiła przerwa w zasilaniu urządzenia i zasilanie już powróciło.
• Authentication fail – to alarm występujący w przypadku wprowadzenia nieprawidłowego hasła logowania do urządzenia.
• Link up – to alarm mówiący o tym, że jakieś urządzenie zostało podłączone do wybranego portu i próbuje nadawać dane.
• Link down – to alarm mówiący, o tym, do wybranego portu nie jest podłączone żadne urządzenie.
• Power – to alarm w przypadku wystąpienia błędu w zasilaniu np. przy jego zaniknięciu. W tym miejscu, klikając Detail, możesz wybrać, które ze źródeł ma być monitorowane.
• Ring – informuje o wystąpieniu alarmu w przypadku błędu na którymkolwiek ze skonfigurowanych ringów switcha.
• SFP – alarm w przypadku przegrzewania się wkładki SFP lub przekroczenia limitów mocy na TX/RX.
• Time synchronization failure – błąd w dostępie do serwera czasu NTP.
• Configuration import/export – błąd w importowaniu / eksportowaniu konfiguracji do urządzenia.
• Firmware upgrade – błąd podczas wgrywania oprogramowania do urządzenia.
• DI – opcja, w której możesz skonfigurować alarm na wypadek pojawienia się konkretnego stanu na konkretnym wejściu cyfrowym. Klikając Detail możesz wybrać, który stan logiczny jest nieprawidłowy.

Informowanie użytkownika o wystąpieniu alarmu w switchach Astraada NET

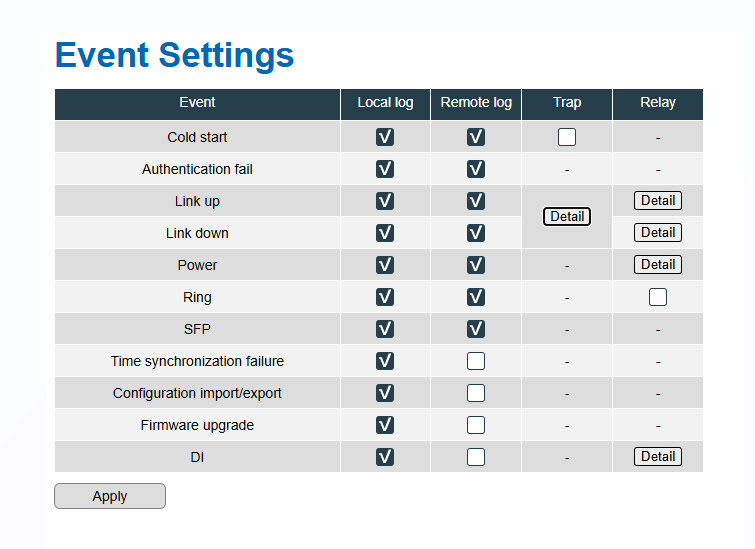

O występujących zdarzenia alarmowych użytkownik może być informowany na kilka sposobów. Podstawowym mechanizmem jest rejestr zdarzeń w postaci logów informujących, ale cześć z alarmów może być także sygnalizowana wysterowaniem wyjścia przekaźnikowego wbudowanego w urządzenie.

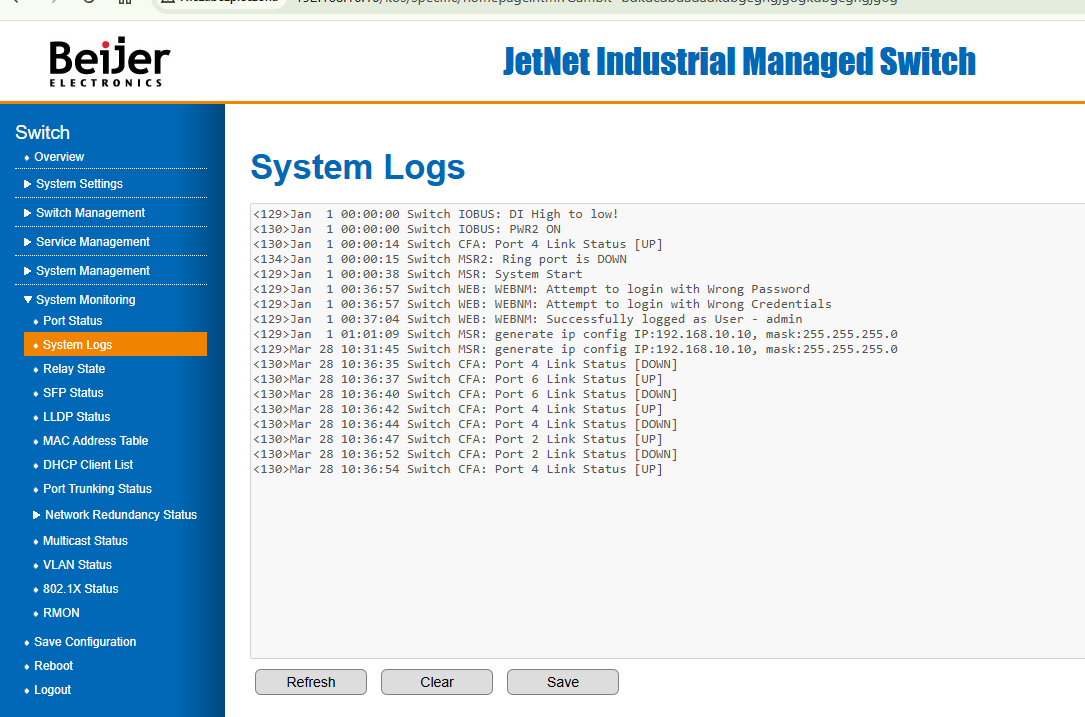

• Local Log – opcja dostępna dla każdego ze zdarzeń, wybranie jej będzie powodowało zapisywanie informacji w rejestrze zdarzeń danego switcha. Aby go zobaczyć, należy przejść do System monitoring -> System Logs.

• Remote Log – wybranie tej opcji będzie zapisywało zdarzenia na zewnętrznym serwerze. Aby skonfigurować, gdzie mają być przesyłane te informacje:

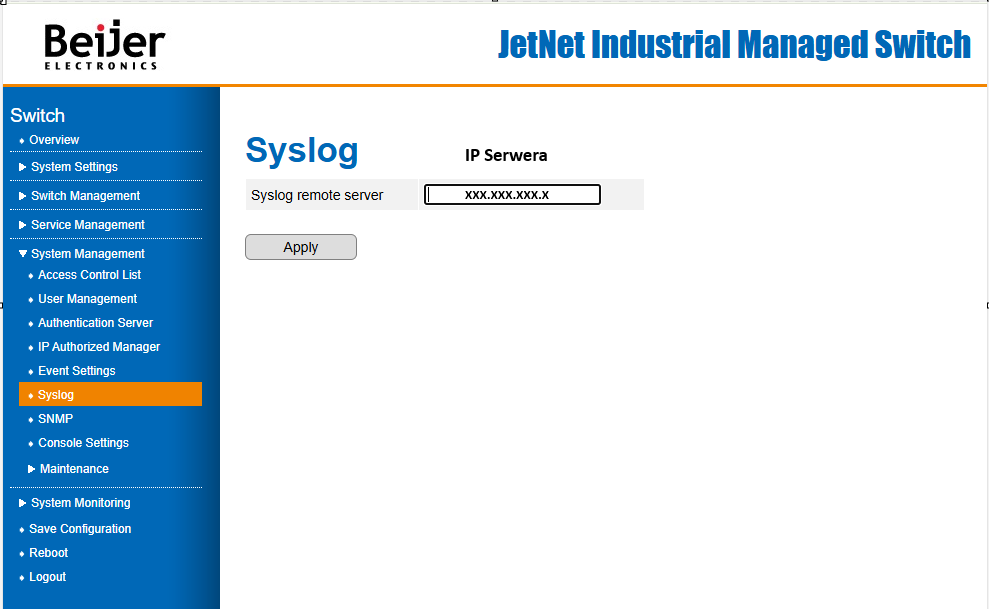

  • przejdź doSystem Management -> Syslog,
  • wprowadź IP serwera Syslog,
  • potwierdź Apply.

• Trap – tu ustawisz dany parametr, pracujący jako SNMP TRAP, czyli np. jeśli dojdzie do cold startu, to urządzenie samo wyśle informację do systemu zarządzającego siecią, bez konieczności odpytywania. Szerzej ten mechanizm opiszemy w kolejnym odcinku.
• Relay – konfiguracja tej opcji spowoduje poinformowania o wystąpieniu alarmu przy pomocy wbudowanego wyjścia przekaźnikowego

Sygnalizacja alarmów za pomocą wyjść przekaźnikowych

Informowanie o wystąpieniu alarmu w oparciu o wbudowane w Astraada NET wyjście przekaźnikowe pozwala wysterować konkretnym urządzeniem podłączonym do wyjścia natychmiast po zarejestrowaniu alarmu. Ten sposób informowania jest bardzo wygodny, jeśli chcemy, aby pojawiający się alarm zainicjował wykonanie jakiejś konkretnej akcji: zapaleniem lamki ostrzegawczej, wymuszeniem zadziałania PLC w konkretny sposób czy pojawianie się alarmu na ekranie diagnostycznym systemu SCADA. Mechanizm ten pozwala na monitorowanie podłączenia lub odłączenia urządzenia od portu, rozpięcia komunikacji RING czy wyłączenie zasilania urządzenia.

Ich konfiguracja jest bardzo prosta:

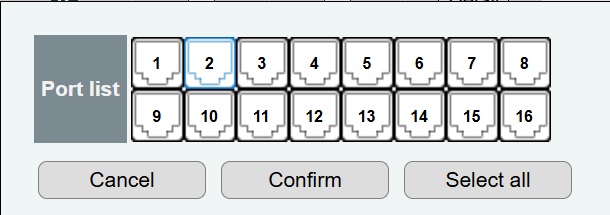

1. Kliknij Detail przy wybranym alarmie i wybierz porty, które mają być sprawdzane.

2. Potwierdź Confirm, a następnie zastosujApply.

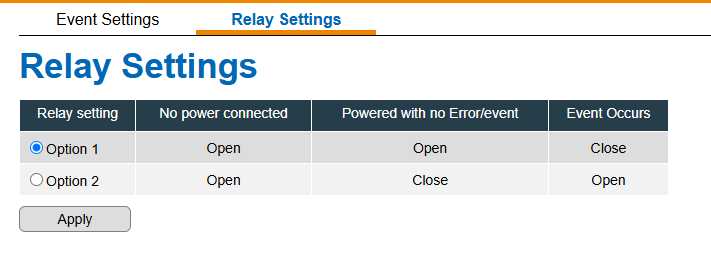

3. Przejdź do Relay Settings, aby ustawić logikę działania wyjść przekaźnikowych.

• Potwierdź Apply.

Testowanie działania systemu alarmowego

Do przeprowadzenia testu nie potrzebujesz fizycznego odbiornika, np. lampki, ale posiadając go sprawdzisz faktyczne działanie wyjścia przekaźnikowego. Na potrzeby przykładu skonfiguruj monitorowanie źródła zasilania PWR1 na wyjściu przekaźnikowym (zakładając, że zasilasz switch z PWR2) oraz monitorowanie podłączenia drugiego portu.

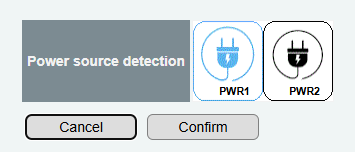

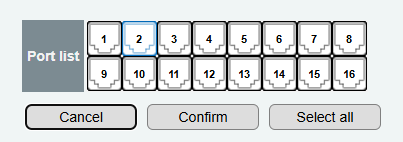

Aby to zrobić, w wierszu Link down kliknij Details i wybierz port 2, zatwierdź klikając Confirm. Natomiast w wierszu Power również klikając Details, wybierz PWR1.

Po zatwierdzeniu wszystkiego przyciskiem Apply zobaczysz, że wskaźnik DO na przednim panelu switcha zaświeci się na czerwono. Oznacza to, że alarm został aktywowany, w tym przypadku brakiem zasilania na PWR1 oraz brakiem połączenia na porcie 2.

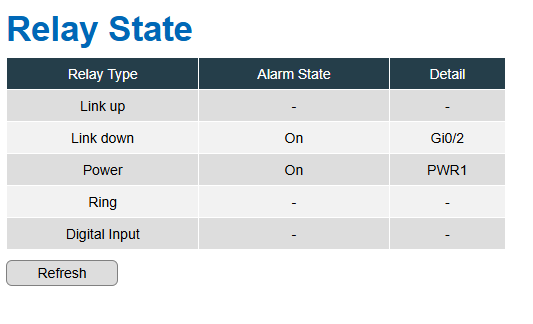

Dodatkowo status alarmów możesz sprawdzić, wchodząc do System Monitoring -> Relay State.

Na obrazku mamy potwierdzenie przyczyn wystąpienia alarmów.

System alarmowy jako element zabezpieczenia infrastruktury

Dobrze skonfigurowany i odpowiednio eksploatowany system alarmowy jest jednym z kluczowych aspektów dobrze działającego system automatyki. Zapewnia on bezpieczeństwo nie tylko samym maszynom przed uszkodzeniem, ale również użytkownikom i operatorom na liniach produkcyjnych. Dlatego też warto zadbać o odpowiednio rozbudowany system alarmowy.

Switche zarządzalne Astraada NET, takie jak Astraada JET-NET-5210G-2C, posiadają kilka możliwości sygnalizacji niepożądanego zdarzenia, dzięki czemu możesz dobrać odpowiedni sposób, a nawet połączyć kilka na raz, aby lepiej chronić system automatyki.
