Jak AVEVA InTouch Unlimited może wspierać zarządzanie energią?

Współczesne przedsiębiorstwa przemysłowe stoją przed coraz większymi wyzwaniami w zakresie efektywnego zarządzania zużyciem energii. Rosnące koszty mediów, presja związana z realizacją strategii zrównoważonego rozwoju oraz konieczność spełniania wymogów norm ISO 50001 sprawiają, że kluczową rolę odgrywają systemy wspierające zarządzanie energią.

Należy pamiętać, że analiza wyłącznie zużycia energii (szeroko rozumianego), w oderwaniu od informacji płynących z samego procesu produkcyjnego, może prowadzić do bardzo błędnych wniosków. Dlatego systemy zarządzania energią muszą najczęściej obejmować swoim zasięgiem znacznie więcej obszarów, niż tylko wielkość poboru mediów energetycznych.

AVEVA InTouch Unlimited – ewolucja bez limitów w zarządzaniu energią

InTouch Unlimited łączy funkcjonalność klasycznego InTouch HMI z zaawansowanymi narzędziami do komunikacji i integracji z układami automatyki, analizy danych oraz raportowania. Dzięki pełnej integracji z pozostałymi komponentami portfolio AVEVA, takimi jak Communication Drivers Pack, AVEVA Historian czy AVEVA Reports for Operations, może tworzyć spójny system wspierający zarządzanie energią na każdym poziomie decyzyjnym.

Integracja z urządzeniami pomiarowymi – AVEVA Communication Drivers Pack

Efektywne zarządzanie energią wymaga wiarygodnych i aktualnych danych pochodzących z różnych źródeł. Communication Drivers Pack zapewnia możliwość bezpośredniego połączenia InTouch Unlimited z szerokim wachlarzem urządzeń pomiarowych – licznikami energii, analizatorami jakości zasilania, czujnikami przepływu, sterownikami PLC czy systemami BMS.

Pakiet ten obsługuje kilkanaście najpopularniejszych przemysłowych protokołów komunikacyjnych, takich jak Modbus, BACnet, czy MQTT, umożliwiając zbieranie zarówno danych energetycznych, jak i parametrów technologicznych spoza obszaru energetyki.

Z kolei obsługa protokołu OPC UA pozwala na podłączenie się do dowolnego urządzenia – jeżeli nie bezpośrednio, to poprzez dedykowane serwery OPC. To właśnie elastyczność oraz otwartość sprawia, że InTouch Unlimited jest bardzo dobrym rozwiązaniem dla zakładów, które chcą integrować różnorodne źródła danych w jednym, spójnym środowisku.

AVEVA Historian – przemysłowa baza danych jako fundament analizy energetycznej

Gromadzenie danych pomiarowych to dopiero pierwszy krok. Kluczową rolę w efektywnym zarządzaniu energią odgrywa archiwizacja danych oraz analiza i raportowanie.

AVEVA Historian umożliwia archiwizację danych o zużyciu energii, ale również innych parametrów technologicznych i danych procesowych. Dzięki temu możliwe jest:

• identyfikowanie trendów i anomalii w pracy urządzeń,
• analiza profili obciążenia,
• wykrywanie strat i nieefektywności,
• porównywanie wskaźników energetycznych pomiędzy liniami produkcyjnymi, zmianami czy całymi zakładami.

Dane przechowywane w bazie danych AVEVA Historian mogą być wykorzystane do raportowania, audytów energetycznych oraz optymalizacji kosztów eksploatacyjnych. Klasycznym przykładem wykorzystania tego typu danych jest przydzielanie kosztów związanych ze zużyciem mediów do poszczególnych wydziałów, linii produkcyjnych, czy nawet pojedynczych urządzeń. Dzięki temu możemy precyzyjnie wyznaczyć koszty operacyjne, związane ze zużyciem mediów w poszczególnych częściach przedsiębiorstwa. Daje to szansę na znacznie szybszą reakcję w sytuacji pogarszania się wskaźników, związanych z energochłonnością.

Wizualizacja danych – Industrial Graphics

Jednym z kluczowych atutów AVEVA InTouch Unlimited jest technologia budowania interfejsów graficznych, opierająca się o obiekty Industrial Graphics.

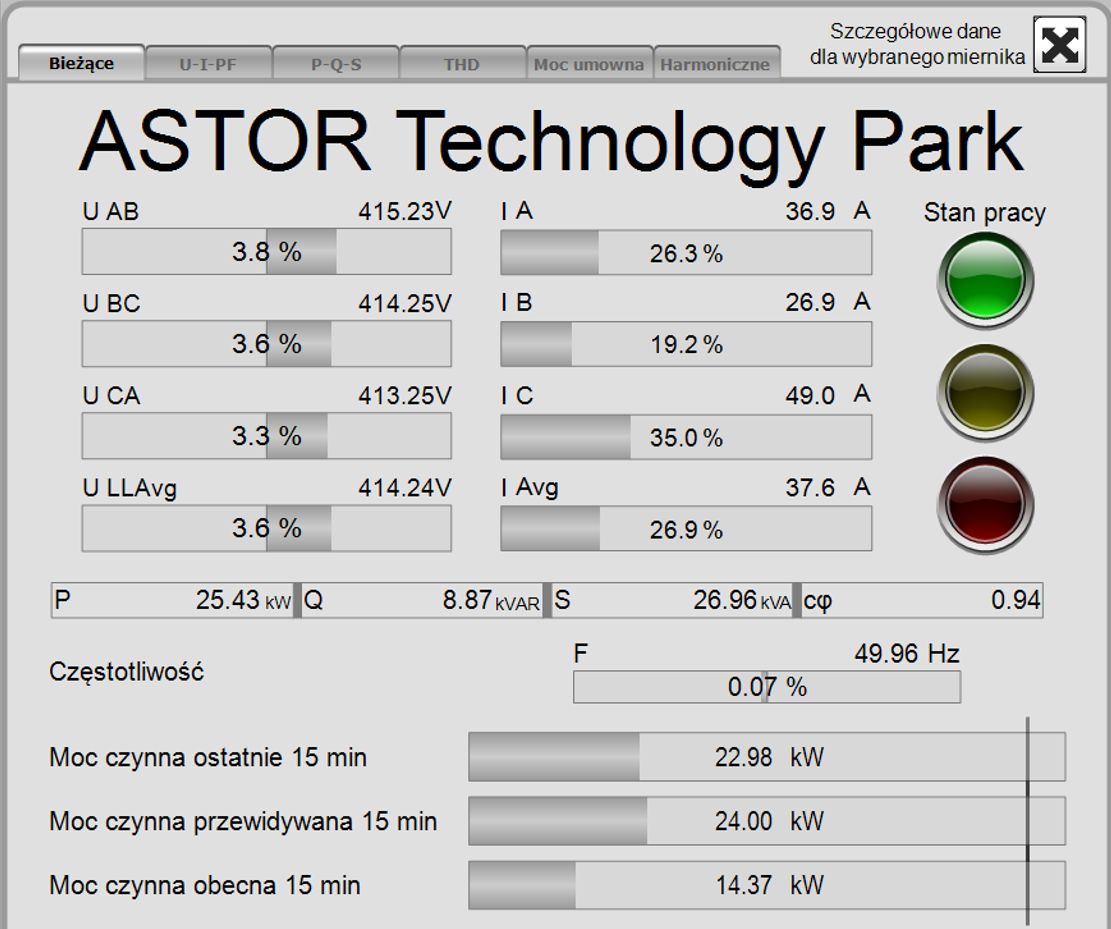

Dzięki gotowym symbolom graficznym – takim jak wskaźniki, wykresy, przyciski, czy animowane symbole obiektów technologicznych – użytkownicy mogą w przejrzysty sposób prezentować dane dotyczące zużycia energii i innych parametrów procesów. System pozwala na tworzenie rozbudowanych ekranów (dashboardów) prezentujących kluczowe wskaźniki efektywności (KPI), np. zużycie energii na jednostkę produkcji, obciążenie w czasie rzeczywistym czy udział poszczególnych mediów w całkowitych kosztach operacyjnych.

Jeżeli obiekty graficzne z gotowej biblioteki symboli Industrial Graphics byłyby niewystarczające, użytkownicy mają możliwość tworzenia własnych symboli graficznych oraz zaawansowanego ich animowania. Daje to szansę na zbudowanie własnej biblioteki gotowych elementów, wykorzystywanych potem wielokrotnie.

Całości dopełnia kilka wariantów dostępu do zbudowanej w ten sposób wizualizacji. Może być to klasyczny system SCADA, uruchomiony na stacji operatorskiej, ale w przypadku licencji Unlimited użytkownik otrzymuje nielimitowaną liczbę dostępów w technologii RDP lub HTML5. W tym drugim przypadku pozwala to na szerokie prezentowanie informacji o zużyciu mediów produkcyjnych i innych parametrów technologicznych – poprzez przeglądarkę internetową.

Raportowanie i analiza – kompletne narzędzia w ekosystemie AVEVA

Skuteczne zarządzanie energią wymaga nie tylko wizualizacji danych, ale również ich szczegółowej analizy i prezentacji w postaci raportów. InTouch Unlimited oferuje kilka, dedykowanych do tego celu narzędzi:

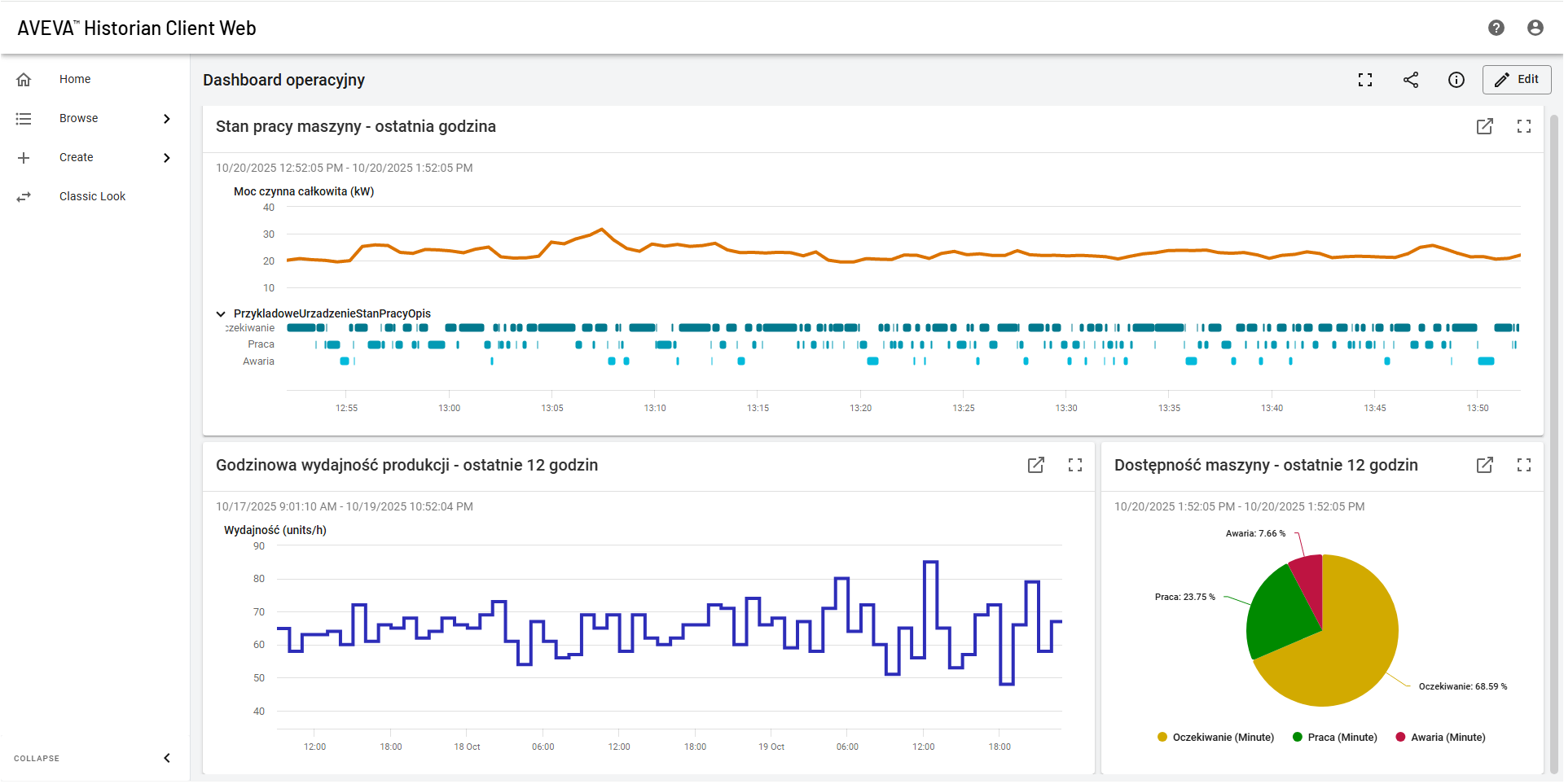

• Historian Client Web – umożliwia szybki dostęp do danych historycznych poprzez przeglądarkę internetową. Użytkownicy mogą tworzyć wykresy, przeglądać trendy i analizować zmiany zużycia w czasie oraz tworzyć gotowe dashboardy, które następnie mogą pracować, na przykład na monitorach w pobliżu linii produkcyjnych.
• Historian Client Desktop (Trend, Query, Excel) – zestaw narzędzi desktopowych umożliwiający tworzenie analiz w środowisku biurowym, integrację z arkuszami kalkulacyjnymi oraz generowanie raportów na żądanie.
• AVEVA Reports for Operations – rozbudowane narzędzie raportowe umożliwiające łatwe tworzenie (w technologii no code) oraz automatyczne generowanie raportów energetycznych, które mogą spełniać wymogi normy ISO50001.

Dzięki tym rozwiązaniom użytkownicy mogą analizować dane ręcznie, ale również automatyzować proces raportowania, dostarczając kierownictwu i inżynierom kompletnych informacji o efektywności energetycznej procesów produkcyjnych.

AVEVA InTouch Unlimited to kompleksowe i nowoczesne rozwiązanie, które przenosi klasyczne systemy HMI/SCADA na nowy poziom funkcjonalności. Dzięki możliwościom integracji z niemal dowolnym urządzeniem, systemem zewnętrznym, wydajną przemysłową bazą danych, zaawansowanymi narzędziami raportowymi oraz elastycznymi możliwościami wizualizacji, system ten może stanowić potężne narzędzie w rękach osób odpowiedzialnych za efektywne zarządzanie energią.
