Operatoriaus pultas (HMI panel) 15”, TFT matrica (1024x768, 65k), RS232, RS422/485, 3x RS485, USB Client/Host, Ethernet

Prekės aprašymas

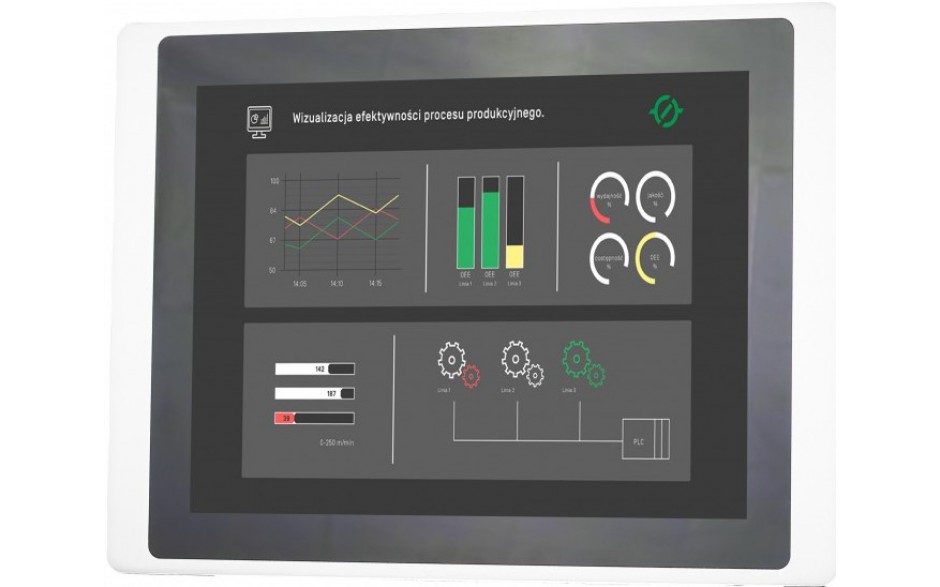

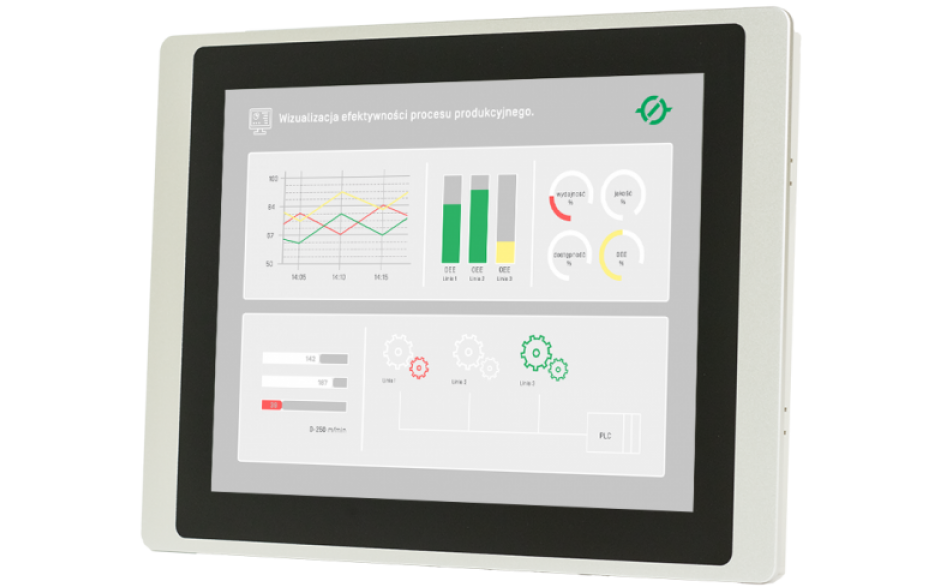

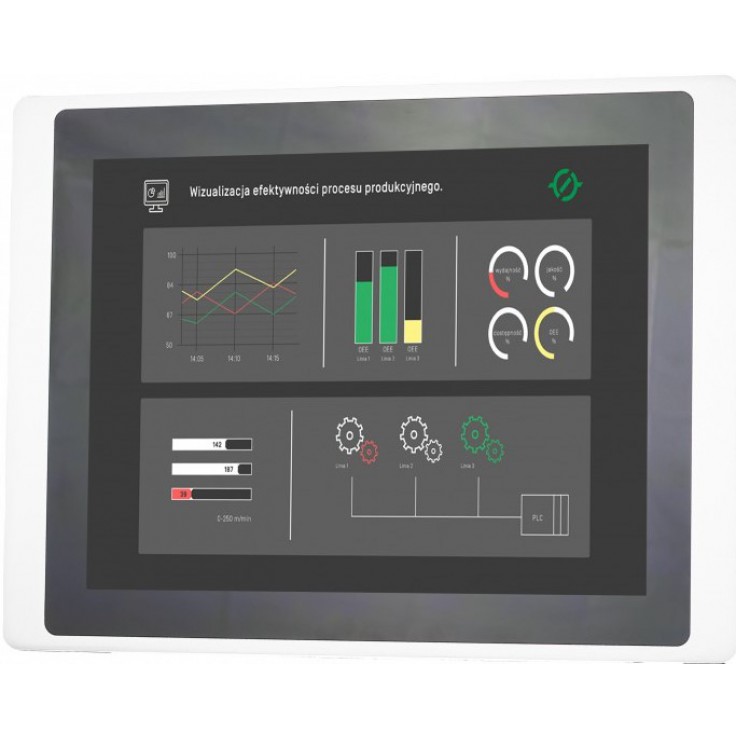

Operatoriaus pultas TAS46TFT1507 yra grafinis operatoriaus ekranas, kurio skiriamoji geba yra 1024 x 768 pikselių, jame yra aktyvi lietimo matrica, kurios įstrižainė yra 15” ir palaiko 65 535 spalvas. Panoraminis operatoriaus ekranas ir didelė skiriamoji geba leidžia tiksliai atkurti valdomą procesą skydelio ekrane, o tai daro didelę įtaką spartinimui.

Skydelyje yra trys nepriklausomos ryšio sąsajos.

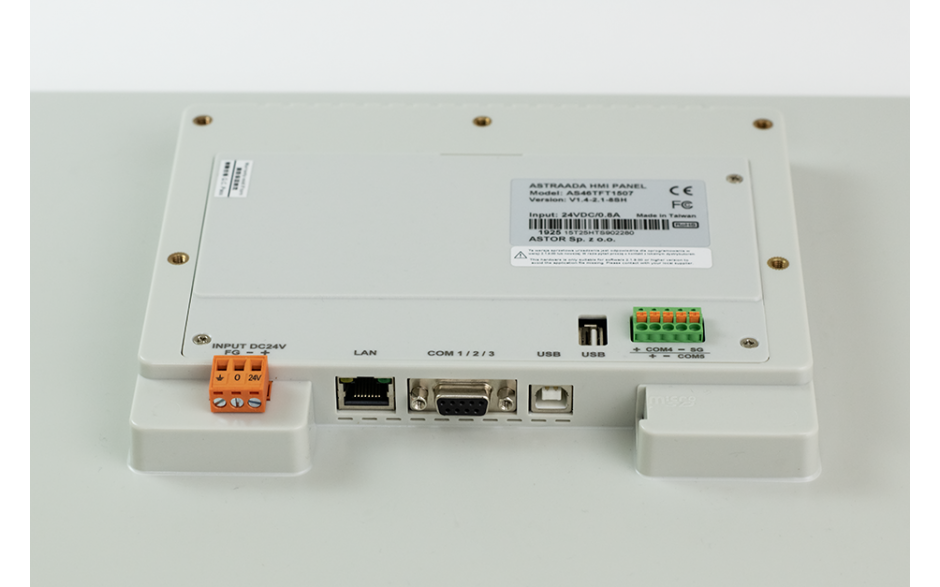

• Prievadas DB9: COM1 - RS232, COM2 – RS422/485 ir COM3 – RS485,
• 5 kontaktų krašto nuoroda: COM4 – RS485 ir COM5 – RS485.

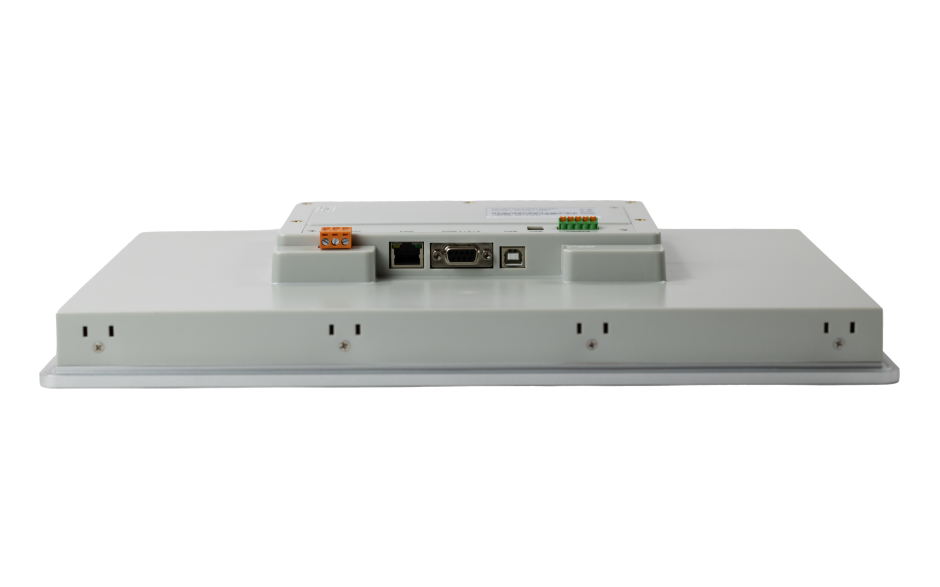

Standartiškai skydelyje taip pat yra sumontuotos Interneto (Ethernet RJ45) ir USB jungtys, Integruota 64 MB RAM ir 64 MB „Flash“ atmintis leidžia kurti sudėtingas vizualizacijos programas, palaikančias animuotus grafinius objektus ekrane, taip pat bmp formato paveikslėlius ir animacijas. Skydelis turi papildomą 64 MB programos atminties ir kaupiamų duomenų saugyklą bei 128 KB pastovios atminties su baterija, kurioje gali būti saugomi proceso duomenys.

Operatoriaus pulte įdiegta „Astraada HMI CFG“ programinė įranga, leidžianti konfigūruoti klaidos pranešimus, grafikus, receptus, kaupiamų duomenų ir įvykių registravimą. Pulto funkcionalumą ir galimybes sustiprina programų makrokomandų ir daugiakalbių programų palaikymas. Pultai užprogramuoti „Astraada HMI CFG“ aplinkoje nuo 2.0.0 versijos, suteikia naujų funkcijų nuotolinei prieigai naudojant VNC protokolą.

Būdingos skydo savybės:

• Liečiamas spalvotas operatoriaus ekranas, kurio įstrižainė yra 15”
• Palaiko 65535 spalvas
• 1024 x 768 pikselių raiška
• Plačiaekranis ekranas
• Įmontuoti 5 nuosekliojo ryšio prievadai
• Įmontuotas eterneto prievadas su FTP serverio ir VNC serverio palaikymu
• Integruotas USB Client ir Host prievadas
• Parama daugiau nei 280 ryšio protokolų
• Saugumo, duomenų rinkimo, klaidų pranešimų, receptų ir grafikų funkcijos
• Mažos energijos sąnaudos
• Maži matmenys

AS46TFT1507 valdymo pulto priekyje yra LED diodas, rodantis skydelio maitinimo būseną. Priekinė skydo dalis turi IP66 apsaugą, todėl ji yra atspari vandeniui. Be to, jis yra padengtas įbrėžimams atsparia apsaugine plėvele.
