Operatoriaus pultas (HMI panel) 12,1”, TFT matrica (1024x768, 65k), RS232, RS422/485, 3x RS485, USB Client/Host, Ethernet

icon-sku SKU: AS46TFT1207

3-4 d.d. icon-available
Palyginti
1.414,00 EUR Eur Kaina su pvm 1 710,94 EUR , PVM : 21%
Astraada operatoriaus pultai jau įsigijo daugiau nei 1423 įmonės visame pasaulyje.
Kurjerio pristatymas - nuo 9 EUR   nuosavas transportas - nemokamai   Pristatymo sąlygos »
Produktas turi techninę pagalbą ASTRAADA  Garantinė informacija »


Prekės aprašymas

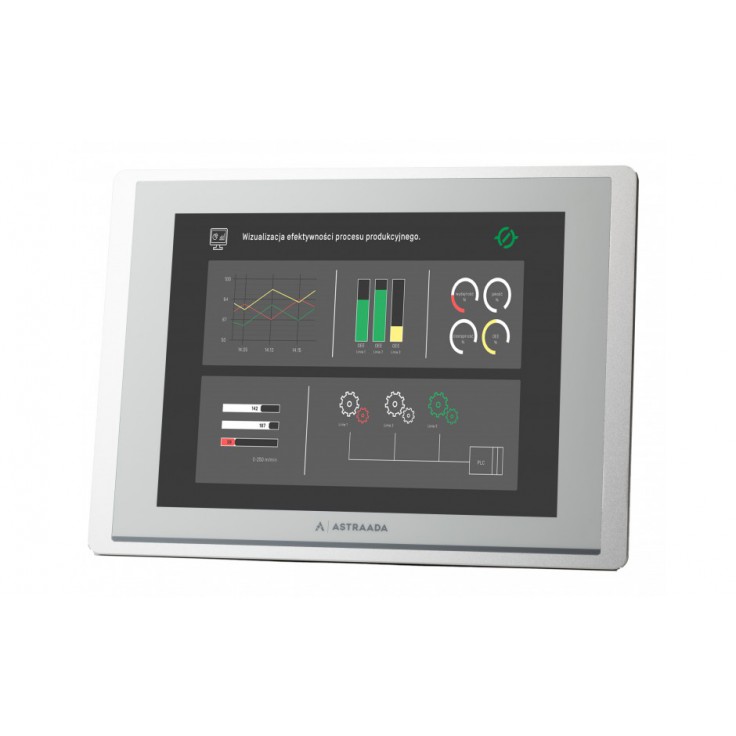

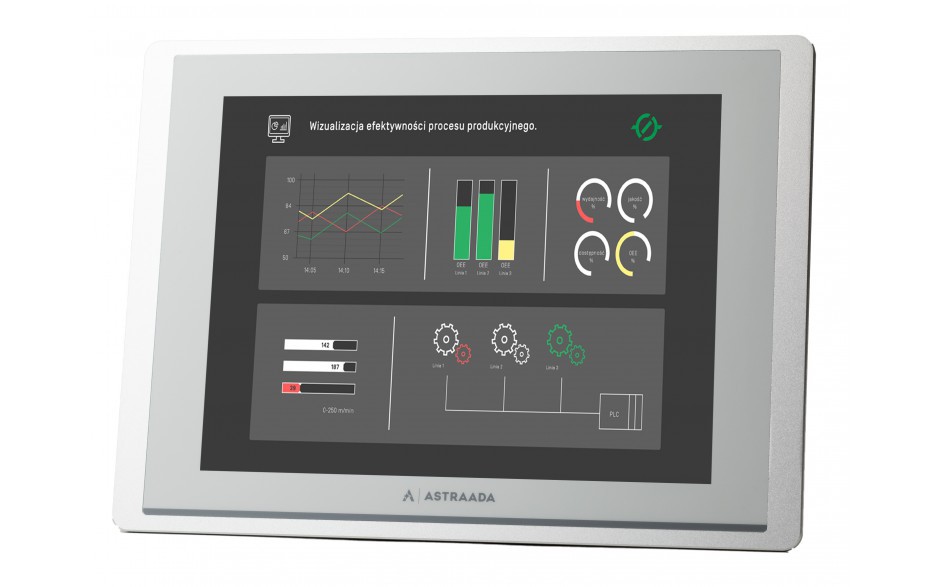

Operatoriaus pultas AS46TFT1207 yra grafinis operatoriaus ekranas, kurio skiriamoji geba yra 1024 x 768 pikselių, ji turi aktyvią lietimo matricą, kurios įstrižainė yra 12,1” ir palaiko 65535 spalvas. Panoraminis operatoriaus ekranas ir didelė skiriamoji geba leidžia tiksliai atkurti valdomą procesą skydelio ekrane, o tai daro didelę įtaką spartinimui.

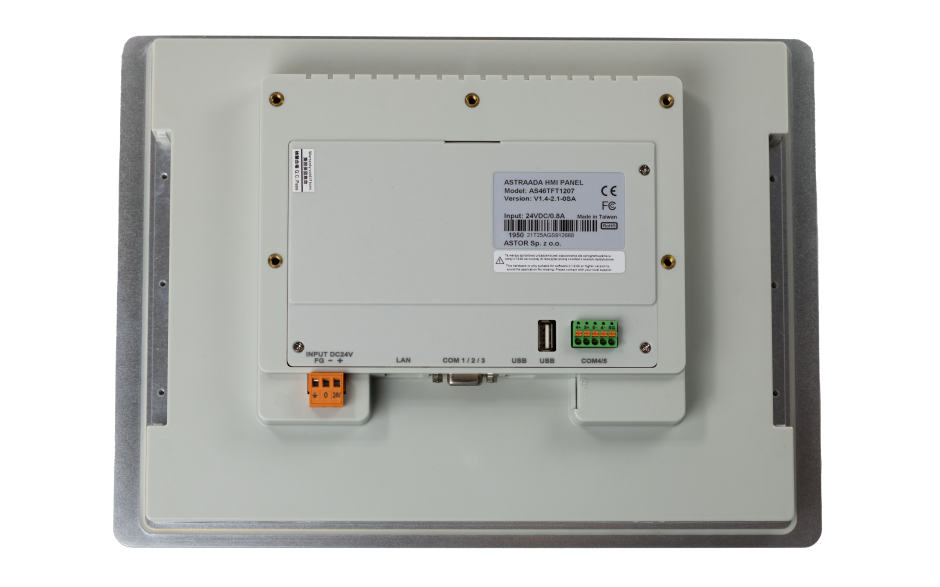

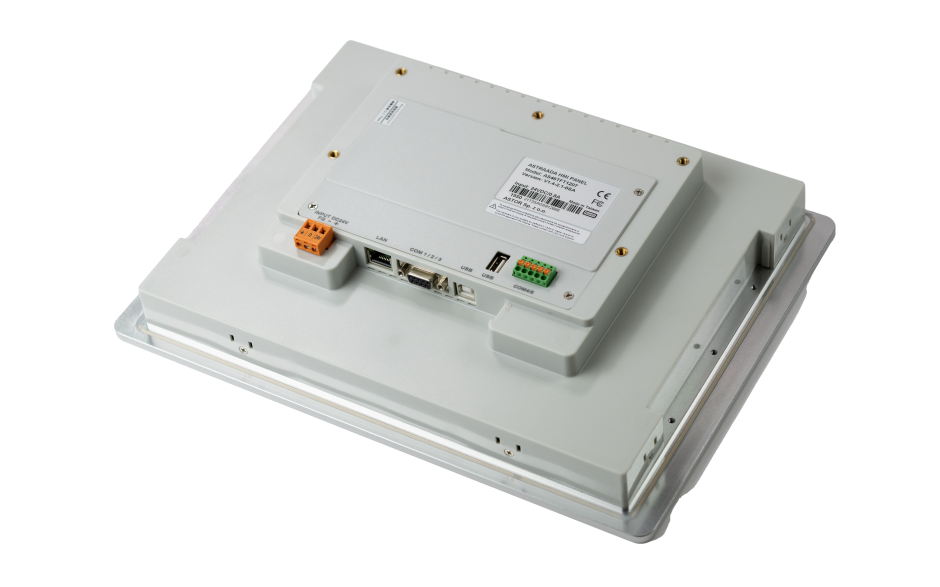

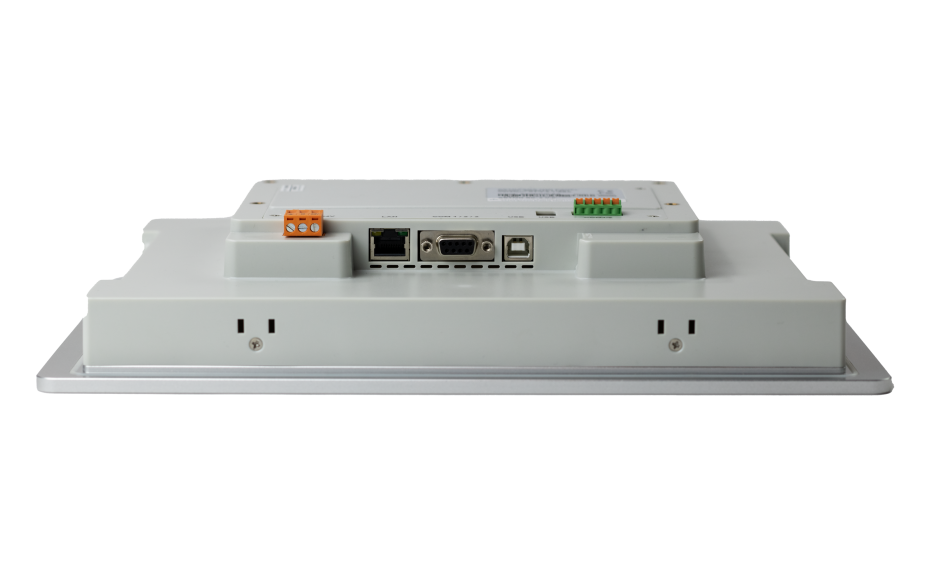

Skydelyje yra trys nepriklausomos ryšio sąsajos.

  • port DB9: COM1 - RS232, COM2 – RS422/485 ir COM3 – RS485,
  • 5 kontaktų krašto jungtis: COM4 – RS485 ir COM5 – RS485.

Standartiškai skydelyje taip pat yra sumontuotos Interneto (Ethernet RJ45) ir USB jungtys, Integruota 64 MB RAM ir 64 MB „Flash“ atmintis leidžia kurti sudėtingas vizualizacijos programas, palaikančias animuotus grafinius objektus ekrane, taip pat bmp formato paveikslėlius ir animacijas. Skydelis turi papildomą 64 MB programos atminties ir kaupiamų duomenų saugyklą bei 128 KB pastovios atminties su baterija, kurioje gali būti saugomi proceso duomenys.

Operatoriaus pulte įdiegta „Astraada HMI CFG“ programinė įranga, leidžianti konfigūruoti klaidos pranešimus, grafikus, receptus, kaupiamų duomenų ir įvykių registravimą. Pulto funkcionalumą ir galimybes sustiprina programų makrokomandų ir daugiakalbių programų palaikymas. Pultai užprogramuoti „Astraada HMI CFG“ aplinkoje nuo 2.0.0 versijos, suteikia naujų funkcijų nuotolinei prieigai naudojant VNC protokolą.

Būdingos skydo savybės:

  • Liečiamas spalvotas operatoriaus ekranas, kurio įstrižainė yra 12.1”
  • Palaiko 65 536 spalvas
  • 1024 x 768 pikselių raiška
  • Plačiaekranis ekranas
  • Įmontuoti 5 nuosekliojo ryšio prievadai
  • Įmontuotas eterneto prievadas su FTP serverio ir VNC serverio palaikymu
  • Integruotas USB Client ir Host prievadas
  • Parama daugiau nei 280 ryšio protokolų
  • Saugumo, duomenų rinkimo, klaidų pranešimų, receptų ir grafikų funkcijos
  • Mažos energijos sąnaudos
  • Maži matmenys

TAS46TFT1207 Operatoriaus pultas priekyje yra LED diodas, rodantis skydelio maitinimo būseną. Priekinė skydo dalis turi IP66 apsaugą, todėl ji yra atspari vandeniui. Be to, jis yra padengtas įbrėžimams atsparia apsaugine plėvele.



Parametrai

Modelis AS46TFT1207
Procesorius ir atmintis
Procesorius RISC ARM9 32Bit
Baterija paremta atmintis 128 kB
RAM 64 MB
Programos atmintis 64 MB
Duomenų saugojimo atmintis 64 MB
Ekranas
Ekrano tipas TFT
Dydis 12,1"
Rezoliucija 1024 x 768
Palaikomų spalvų kiekis 65 536 spalvos
Ryškumas (cd/m2) 500
Foninis apšvietimas (valandos) LED, 20 000h
Ryšių sąsajos
COM1 RS232
COM2 RS422/485
COM3 RS485
COM4 RS485
COM5 RS485
Ethernet (RJ45) 1 x 10/100 Mbps
USB Client taip, Client x 1
USB Host taip, Host x1
Micro-SD lizdas -
Kiti parametrai
Maitinimo įtampa 24VDC ±10%
Energijos sąnaudos 20W
Matmenys W x H x D [mm] 335.4 x 245.9 x 58.2 mm
Montavimo angos matmenys W x H [mm] 302 x 228 mm
Svoris 2 kg
Darbinė temperatūra -10 ~ 60°C
Saugumo lygis IP66
Sertifikatai CE/FCC
