Formarea și sigilarea robotizată a cutiilor de carton în sistemele intralogistice EtE®flow
Din acest articol veți afla:
- cum este realizat un cartoner robotizat
- cum arată procesul de formare și sigilare a cutiilor de carton
Introducere
Una dintre componentele sistemelor intralogistice flexibile EtE®flow ar putea fi o mașină robotizată pentru formarea și sigilarea cutiilor de carton, numită cartoner. Aceasta poate coopera cu paletizarea EtE®flow Pallet Cell. Cartonerul face parte dintr-un sistem robotizat de formare a cutiilor de carton și reprezintă un răspuns la nevoia de a automatiza procesul de asamblare a cutiilor de carton – în special pentru clienții care trebuie să suporte simultan mai multe formate de cutii de carton.
Cum este realizat?

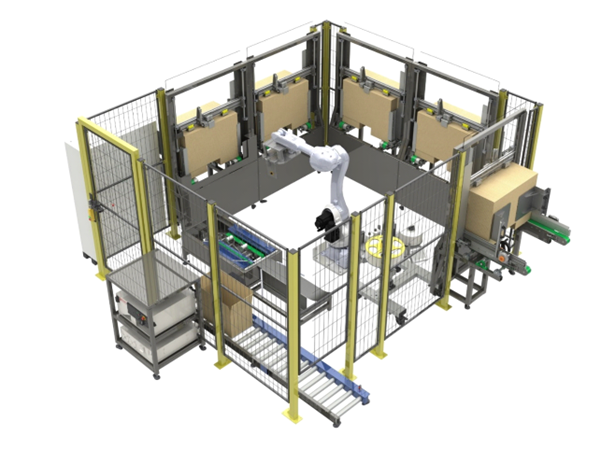

Cartonerul robotizat, care face parte din sistemul intralogistic EtE®flow, este format din următoarele elemente:
- Magazii reglabile pentru carton (maximum 5):
-
- Interval de reglare a axei orizontale (suma dimensiunilor: lungimea + lățimea cutiei de carton): 640 – 1050 mm,
- Interval de reglare a axei verticale (suma dimensiunilor: înălțimea + lățimea cutiei de carton): 550 – 930 mm,
- Robot Kawasaki Robotics RS020N cu gripper sub presiune.
- Sigilator clape inferioare
- Transportor de ieșire din stație

În funcție de nevoile dumneavoastră, mașina poate fi echipată cu opțiuni suplimentare:
- Mașină de etichetat cu o singură axă
- Mașină de sigilat automată cu închidere a clapei superioare și ajustare la dimensiunea cutiei de carton (după ambalarea obiectului)
Exemplu
Informațiile despre ce cutie de carton va fi ridicată și formată de robot sunt trimise către mașină din sistemul de gestionare a producției. Fiecare produs are atribuit un anumit tip de cutie de carton. Produsul care ajunge la stație poate fi scanat (cod de bare/QR sau RFID) – și pe această bază, este selectată cutia de carton adecvată.

Formarea este efectuată de un robot Kawasaki RS020N. Acesta ia o cutie dintr-una dintre magazii și apoi o formează. După formarea cutiei de carton, informații despre numărul de referință de la o anumită mașină sunt trimise către sistemul de gestionare a producției – cu o cerere către mașina de etichetat pentru imprimare etichetă. În acest timp, robotul ține cutia de carton în gripperul său cu partea adecvată orientată spre etichetator. După ce se primesc informațiile de la mașina de etichetat, despre imprimarea etichetei, robotul pune cutia de carton pe transportorul care părăsește stația. În linia transportorului este instalat un sigilator care sigilează automat cutia de carton in partea de jos.

Ce se întâmplă cu cutia după ce se deplasează în afara zonei de lucru a robotului? Aici sunt posibile diverse scenarii, în funcție de configurație și de nevoile utilizatorului. De exemplu, aceasta poate fi transportată cu un transportor cu role la stația de picking, unde va fi finalizată comanda adecvată.
După ambalarea produselor, în funcție de alegerea metodei de protecție, cutia de carton trece automat prin:
- mașină pentru închiderea și sigilarea clapelor superioare (sigilare de tip I)
- Sau prin două mașini (sigilare de tip H)
Apoi merge la Pallet Cell, unde este plasată pe un palet. Odată ce paletul este finalizat, acesta este transportat la depozit de un robot mobil Agilox.
