EXL6; 5.7" kolor, 1 MB pamięci, RS232, RS485, RS232/485, Ethernet, 2x USB, MicroSD, CAN; 12 DI (24V, 4 HSC), 12 DO (24V, 2 PWM), 2 AI (0-10V, 0-20mA, 4-20mA, RTD, THM), 2 AO (0-10V, 0-20mA, 4-20mA)

Kod produktu: HEXT371C115

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
4 990,00 PLN brutto 6 137,70 zł
Podatek VAT: 23% , Cena brutto: 6 137,70 PLN

Dostępny
Dostawa: przesyłka kurierska lub odbiór osobisty
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR
Zobacz szczegóły wsparcia »

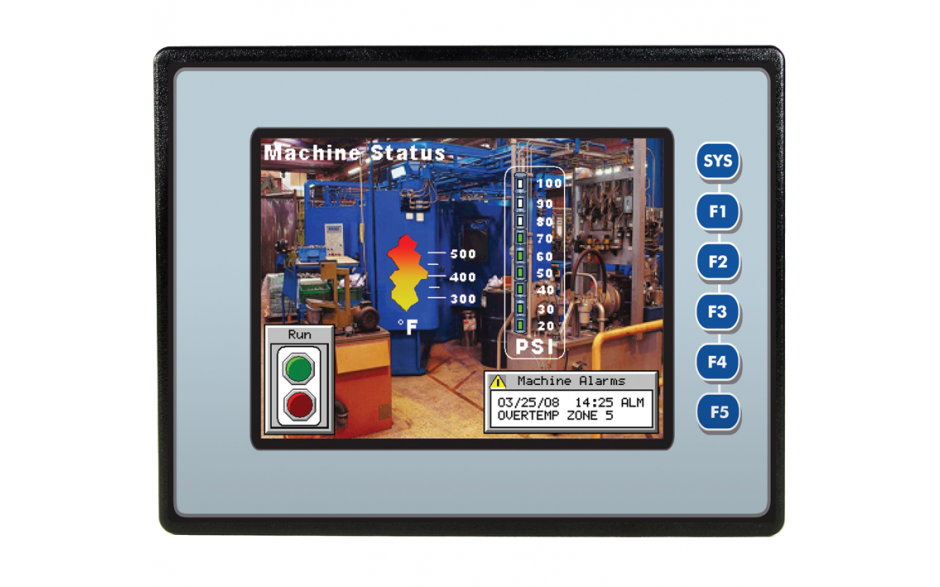

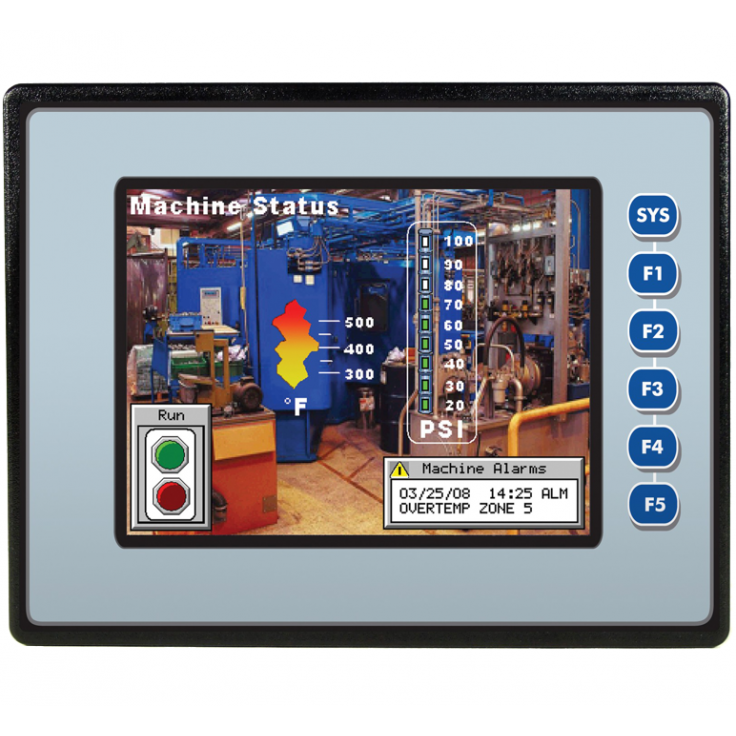

EXL6 jest sterownikiem typu all-in-one, przeznaczonym do zastosowań głównie w małych i średnich systemach sterowania. Wyposażony jest w graficzną, dotykową matrycę TFT obsługującą 65 000 kolorów, obsługę sygnałów I/O oraz rozbudowane możliwości komunikacyjne, w postaci trzech portów szeregowych, dwóch portów USB oraz portu Ethernet. Standardowo każda jednostka wyposażona jest również w port CAN oraz port kart MicroSD przeznaczony do logowania danych procesowych, alarmów oraz przechowywania programów sterujących.

Sterowniki serii EXL6 programowane są przy pomocy darmowego oprogramowania Cscape, które pozwala na budowanie ekranów operatorskich i algorytmów sterowania w 5 różnych językach programowania. Pozwala również na konfigurację opcjonalnych modułów komunikacyjnych i układów I/O. Narządzie cechuje prosty i przejrzysty interfejs w języku polskim oraz zintegrowany system pomocy. Połączenie pomiędzy sterownikiem a narzędziem Cscape, w celu programowania może być realizowane za pośrednictwem portów szeregowych, USB, portu Ethernet, za pośrednictwem sieci CsCAN lub z wykorzystaniem komunikacji GSM.

Główne parametry:

  • rozdzielczość 640x480 px
  • 65k kolorów
  • podświetlenie LED
  • 27 MB pamięci graficznej
  • 5 konfiguracji wbudowanych I/O
  • obsługa protokołów Ethernet: Modbus TCP Client/Server, FTP Server, Ethernet IP, HTTP, SMTP, WebServer
  • RS232 i RS485, obsługa protokołów RS: Modbus RTU Master / Slave, Serial I/O
  • USB typu A i mini B
  • możliwość rozbudowy na sieć GSM/GPRS i Profibus Slave
Model HEXT371C115
Panel operatorski
Technologia dotykowy, 5.7" LCD TFT, 65k kolorów, podświetlenie LED
Rozdzielczość 640 x 480 pikseli
Liczba ekranów 1023
Pamięć graficzna 27 MB
Liczba obiektów na ekranie 50
Liczba klawiszy 5
Sterownik PLC
Pamięć programu 1 MB, IEC61131-3, programowanie na ruchu
Czas skanu 0.013 ms/kB
Max. Ilość DI/DO 2048 / 2048
Max. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 50 000
Ilość zmiennych bitowych 16 384
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485
Port Ethernet 1 x 10/100 Mbps
Port CAN 2 x CAN (obsługa CsCAN lub CANopen)
Port USB tak, USB 2.0 Host, USB 2.0 Programming
Port MicroSD tak, < 32 GB
Sygnały wbudowane
ilość wbudowanych DI 12 (12/24 VDC; 4HSC, 500 kHz)
Ilośc wbudowanych DO 12 (24 VDC, 2 PWM 10kHz)
Ilość wbudowanych AI 2 (0-20mA, 4-20mA, 0-10V, 100mV, RTD, THM; 16 bit)
Ilośc wbudowanych AO 2 (0-20mA, 4-20mA, 0-10V, 14 bit)
Rozbudowa
Karta rozszerzeń analogowych tak, HEXDAC007 (2 AO, mA, V),
HEXDAC107 (4 AO, mA, V)
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Opcje komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet tak
Pozostałe parametry
Wymiary 186.1 x 143.6 x 77 mm
Otwór montażowy 175 x 131 mm
Zakres temperatur pracy sterownika 0-50oC (opcjonalnie -10 ~ 60oC)
Zakres temperatur pracy ekranu operatorskiego 0-50oC (opcjonalnie -10 ~ 60oC)
Zasilanie 9-30 VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
