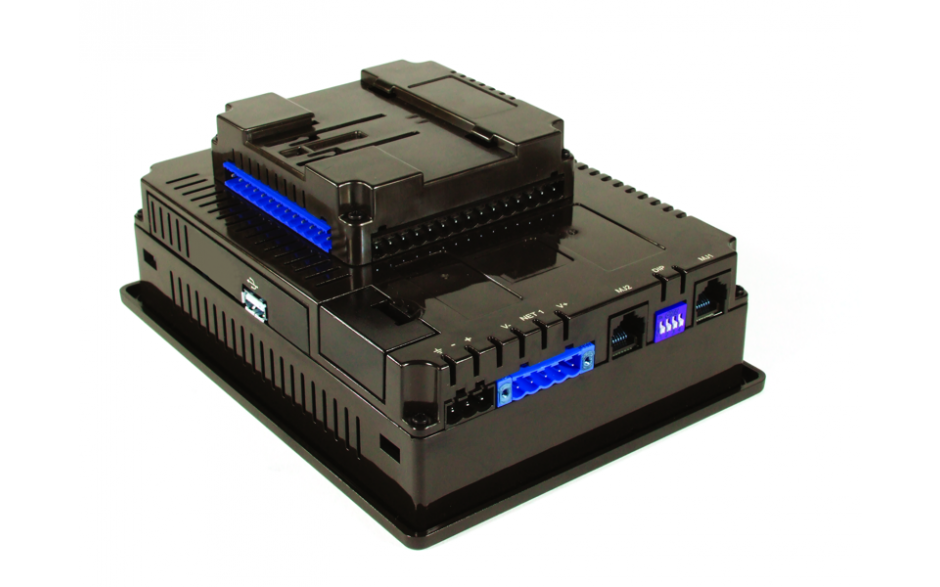

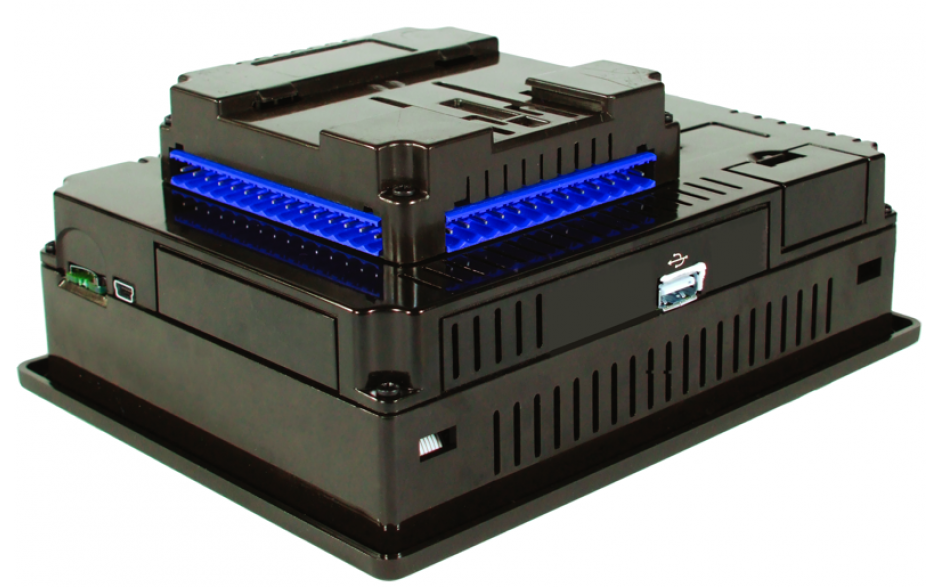

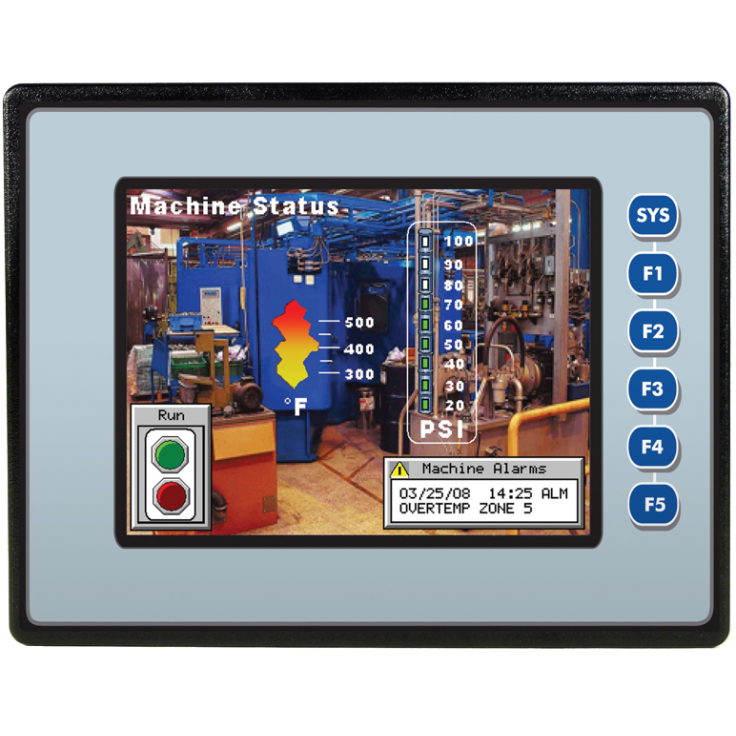

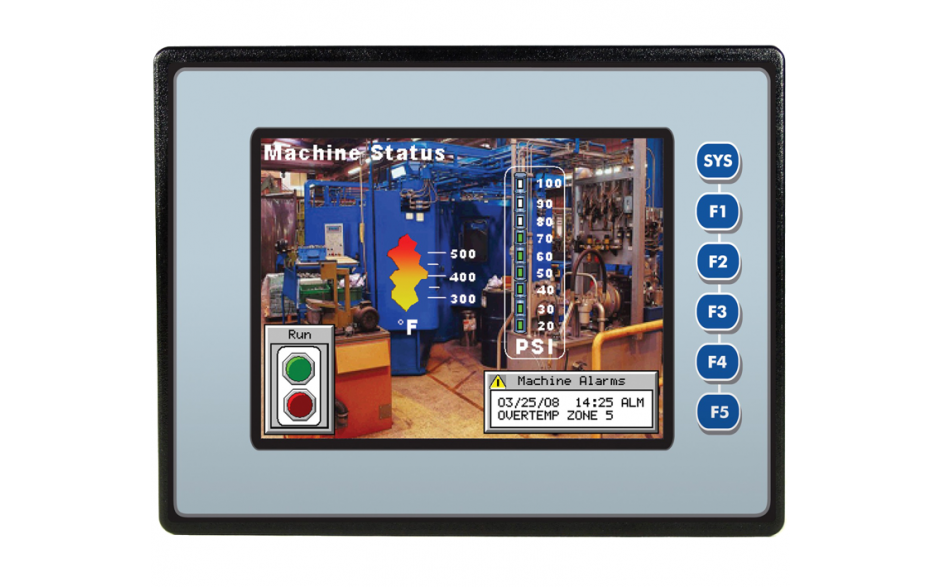

Sterownik PLC z HMI EXL6 - 5.7", 24 DI (24V, 4 HSC), 16 DO (24V, 2 PWM), 2 AI (0-10V, 0-20mA, 4-20mA)

icon-sku Kod produktu: HEXT371C114

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
5 540,00 PLN 6 814,20 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już ponad 1526 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

EXL6 jest sterownikiem typu all-in-one, przeznaczonym do zastosowań głównie w małych i średnich systemach sterowania. Wyposażony jest w graficzną, dotykową matrycę TFT obsługującą 65 000 kolorów, obsługę sygnałów I/O oraz rozbudowane możliwości komunikacyjne, w postaci trzech portów szeregowych, dwóch portów USB oraz portu Ethernet. Standardowo każda jednostka wyposażona jest również w port CAN oraz port kart MicroSD przeznaczony do logowania danych procesowych, alarmów oraz przechowywania programów sterujących.

Sterowniki serii EXL6 programowane są przy pomocy darmowego oprogramowania Cscape, które pozwala na budowanie ekranów operatorskich i algorytmów sterowania w 5 różnych językach programowania. Pozwala również na konfigurację opcjonalnych modułów komunikacyjnych i układów I/O. Narządzie cechuje prosty i przejrzysty interfejs w języku polskim oraz zintegrowany system pomocy. Połączenie pomiędzy sterownikiem a narzędziem Cscape, w celu programowania może być realizowane za pośrednictwem portów szeregowych, USB, portu Ethernet, za pośrednictwem sieci CsCAN lub z wykorzystaniem komunikacji GSM.

Główne parametry:

  • rozdzielczość 640x480 px
  • 65k kolorów
  • podświetlenie LED
  • 27 MB pamięci graficznej
  • 5 konfiguracji wbudowanych I/O
  • obsługa protokołów Ethernet: Modbus TCP Client/Server, FTP Server, Ethernet IP, HTTP, SMTP, WebServer
  • RS232 i RS485, obsługa protokołów RS: Modbus RTU Master / Slave, Serial I/O
  • USB typu A i mini B
  • możliwość rozbudowy na sieć GSM/GPRS i Profibus Slave


Parametry

Model HEXT371C114
Panel operatorski
Technologia dotykowy, 5.7" LCD TFT, 65k kolorów, podświetlenie LED
Rozdzielczość 640 x 480 pikseli
Liczba ekranów 1023
Pamięć graficzna 27 MB
Liczba obiektów na ekranie 50
Liczba klawiszy 5
Sterownik PLC
Pamięć programu 1 MB, IEC61131-3, programowanie na ruchu
Czas skanu 0.013 ms/kB
Max. Ilość DI/DO 2048 / 2048
Max. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 50 000
Ilość zmiennych bitowych 16 384
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485
Port Ethernet 1 x 10/100 Mbps
Port CAN 2 x CAN (obsługa CsCAN lub CANopen)
Port USB tak, USB 2.0 Host, USB 2.0 Programming
Port MicroSD tak, < 32 GB
Sygnały wbudowane
ilość wbudowanych DI 24 (12/24 VDC; 4HSC, 500 kHz)
Ilość wbudowanych DO 16 (24 VDC, 2 PWM 10kHz)
Ilość wbudowanych AI 2 (0-20mA, 4-20mA, 0-10V; 12 bit)
Ilość wbudowanych AO 0
Rozbudowa
Karta rozszerzeń analogowych tak, HEXDAC007 (2 AO, mA, V),
HEXDAC107 (4 AO, mA, V)
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Opcje komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet tak
Pozostałe parametry
Wymiary 186.1 x 143.6 x 77 mm
Otwór montażowy 175 x 131 mm
Zakres temperatur pracy sterownika 0-50oC (opcjonalnie -10 ~ 60oC)
Zakres temperatur pracy ekranu operatorskiego 0-50oC (opcjonalnie -10 ~ 60oC)
Zasilanie 9-30 VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
