ASTOR wprowadza standard Profinet w systemach sterowania GE Intelligent Platforms
ASTOR, dystrybutor systemów sterowania GE Intelligent Platforms, wprowadził do oferty moduły sieci Profinet dla sterowników serii VersaMax i kontrolerów PACSystems RX3i. Dedykowane do automatyzacji zakładów - kontrolery PACSystems RX3i, obsługują jednocześnie wiele różnych interfejsów komunikacyjnych. Profinet pozwala na kompleksowe rozwiązanie problemów związanych z wymianą danych w systemach przemysłowych.
Celem wprowadzenia nowego standardu na rynek była chęć stworzenia platformy, która dałaby możliwość łączenia ze sobą - za pomocą kompatybilnych i pracujących w jednym, wspólnym układzie urządzeń sieciowych - dwóch warstw: warstwy systemów sterowania i oddalonych układów I/O, oraz warstwy wizualizacji i urządzeń biurowych. Taką architekturę komunikacji wymusza obiekt, od którego wymaga się udostępniania oraz szybkiej wymiany danych na potrzeby planowania produkcji oraz podnoszenia jej jakości i wydajności.
„Kolejnym istotnym powodem opracowania standardu Profinet była chęć przeniesienia możliwości, jakie daje sieć Profibus, na platformę Ethernet, z jednoczesnym jej rozbudowaniem o wykonywanie operacji w czasie rzeczywistym oraz podniesieniem poziomu niezawodności. Profinet daje dodatkowo możliwość komunikacji z systemami wizyjnymi
i napędami.”- mówi Piotr Adamczyk, Manager Produktów GE Intelligent Platforms w firmie ASTOR.

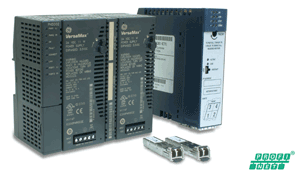

Aktualnie oferta GE Intelligent Platforms obejmuje dwa urządzenia dla sieci Profinet: moduł Profinet Controller do kontrolera PACSystems RX3i oraz moduł Profinet Scanner do sterownika PLC VersaMax.
Moduł Profinet Controller posiada 4 wbudowane porty komunikacyjne, które umożliwiają bezpośrednie podłączenie kabli miedzianych i światłowodowych. Dzięki temu urządzenie może pracować w standardzie 10/100/1000 MBit/s, pozwalając na skonfigurowanie sieci obsługującej do 64 urządzeń, a na potrzeby systemów wysokiej dostępności - zbudowanie sieci redundantnej, odpornej na uszkodzenia magistrali. Jest to istotna cecha kontrolera sieci dla klientów zainteresowanych systemami wykorzystującymi redundancję i podwyższoną dostępność, których zastosowanie wpływa na minimalizację ryzyka i kosztów nieplanowanych przestojów.
Według specyfikacji technicznej, istnieje możliwość pracy do 4 kontrolerów sieci Profinet w ramach jednej kasety RX3i. Czas komunikacji zależy od ilości urządzeń pracujących w sieci i wynosi do 8 ms przy obsłudze 64 układów slave (1 ms dla sieci, w których pracuje 5 i mniej urządzeń).
W oparciu o moduł Profinet Scanner możliwa jest budowa oddalonych układów I/O, przy wykorzystaniu znanego
i sprawdzonego na wielu obiektach sterownika PLC VersaMax. Interfejs komunikacyjny posiada dwa wbudowane porty komunikacyjne działające z prędkością 10/100 MBit/s, oraz obsługuje podwojone zasilacze. Pozwala to, podobnie jak w kontrolerze RX3i, na pracę w systemach podwyższonej dostępności, z możliwością wymiany danych w sieci „Ring”.
Rozwiązanie to obsługuje wymianę modułów I/O na ruchu, co ułatwia serwis instalacji i jej rozbudowę bez konieczności zatrzymywania pracy całego układu. Jeden moduł Profinet Scanner obsługuje do 8 modułów I/O. W jednej sieci może pracować do 128 modułów Profinet Scanner, a każdy z nich może wymieniać 1440 bajtów danych wejściowych i 1440 bajtów danych wyjściowych.
